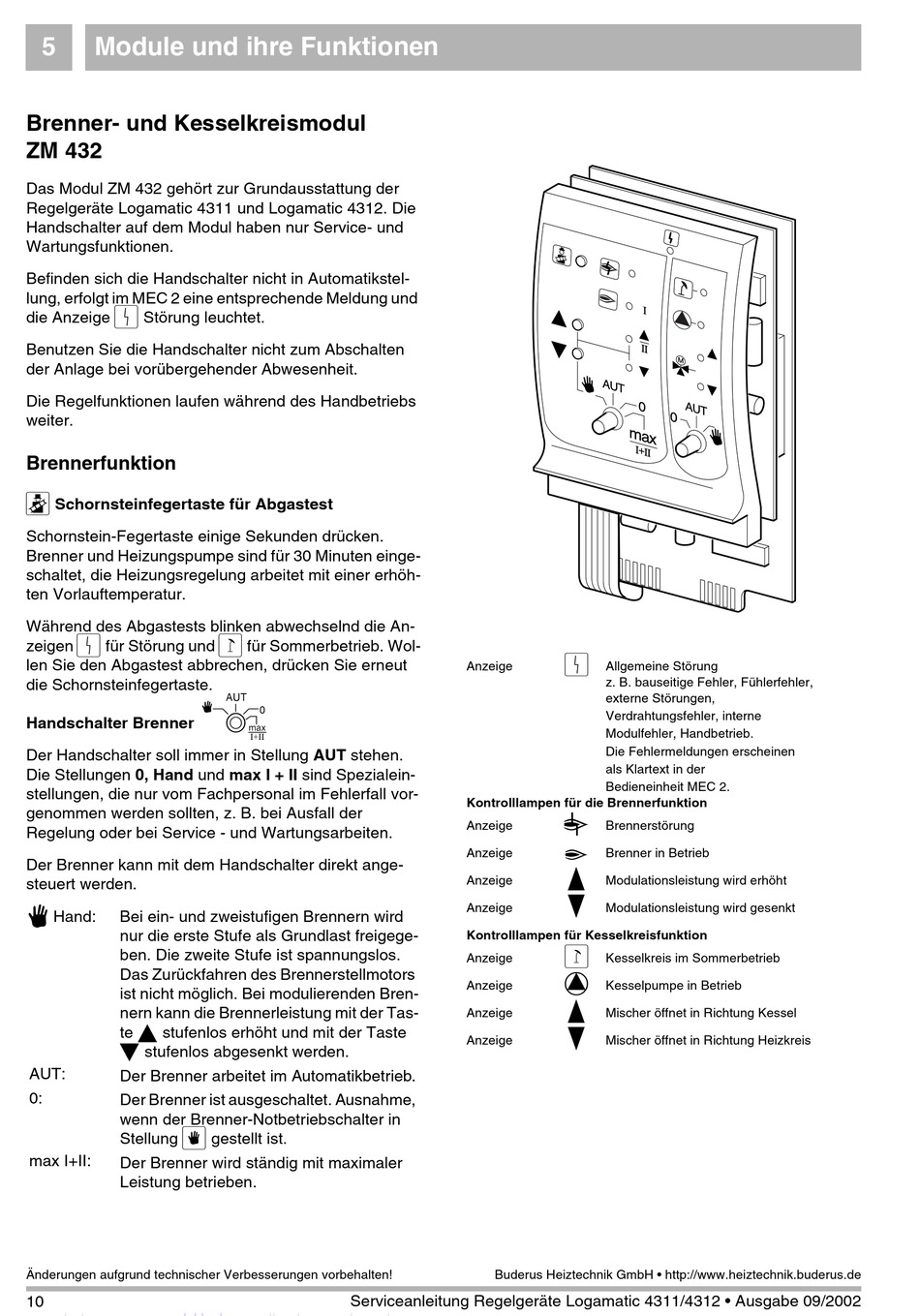

5 Module und ihre Funktionen

Brenner- und Kesselkreismodul

ZM 432
Das Modul ZM 432 gehört zur Grundausstattung der
Regelgeräte Logamatic 4311 und Logamatic 4312. Die
Handschalter auf dem Modul haben nur Service- und
Wartungsfunktionen.
Befinden sich die Handschalter nicht in Automatikstel-
lung, erfolgt im MEC 2 eine entsprechende Meldung und
0
die Anzeige Störung leuchtet.
Benutzen Sie die Handschalter nicht zum Abschalten
der Anlage bei vorübergehender Abwesenheit.
Die Regelfunktionen laufen während des Handbetriebs
weiter.
Brennerfunktion
Q
Schornsteinfegertaste für Abgastest
Schornstein-Fegertaste einige Sekunden drücken.
Brenner und Heizungspumpe sind für 30 Minuten einge-
schaltet, die Heizungsregelung arbeitet mit einer erhöh-
ten Vorlauftemperatur.
Während des Abgastests blinken abwechselnd die An-
0
zeigen für Störung und
len Sie den Abgastest abbrechen, drücken Sie erneut
die Schornsteinfegertaste.
]
Handschalter Brenner
Der Handschalter soll immer in Stellung AUT stehen.
Die Stellungen 0, Hand und max I + II sind Spezialein-
stellungen, die nur vom Fachpersonal im Fehlerfall vor-
genommen werden sollten, z. B. bei Ausfall der
Regelung oder bei Service - und Wartungsarbeiten.
Der Brenner kann mit dem Handschalter direkt ange-
steuert werden.
3
Hand: Bei ein- und zweistufigen Brennern wird
nur die erste Stufe als Grundlast freigege-
ben. Die zweite Stufe ist spannungslos.
Das Zurückfahren des Brennerstellmotors
ist nicht möglich. Bei modulierenden Bren-
nern kann die Brennerleistung mit der Tas-
5
te stufenlos erhöht und mit der Taste
6
stufenlos abgesenkt werden.
AUT:
Der Brenner arbeitet im Automatikbetrieb.
0:
Der Brenner ist ausgeschaltet. Ausnahme,
wenn der Brenner-Notbetriebschalter in
4
Stellung
max I+II:
Der Brenner wird ständig mit maximaler
Leistung betrieben.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
10
1
für Sommerbetrieb. Wol-
gestellt ist.
Serviceanleitung Regelgeräte Logamatic 4311/4312 • Ausgabe 09/2002
0
Anzeige Allgemeine Störung
z. B. bauseitige Fehler, Fühlerfehler,
externe Störungen,
Verdrahtungsfehler, interne
Modulfehler, Handbetrieb.
Die Fehlermeldungen erscheinen
als Klartext in der
Bedieneinheit MEC 2.
Kontrolllampen für die Brennerfunktion
9
Anzeige Brennerstörung
Anzeige Brenner in Betrieb
A
U
Anzeige Modulationsleistung wird erhöht
V
Anzeige Modulationsleistung wird gesenkt
Kontrolllampen für Kesselkreisfunktion
1
Anzeige Kesselkreis im Sommerbetrieb
8
Anzeige Kesselpumpe in Betrieb
U
Anzeige Mischer öffnet in Richtung Kessel
V
Anzeige Mischer öffnet in Richtung Heizkreis
