Bedienung des eingebauten elektronischen Temperaturreglers
In das Gehäuse des ECM-EX2 Kühlers wurde ab Juni 2024 ein neuer elektronischer Temperaturregler eingebaut.
Alle eingebauten Temperaturregler sind werkseitig auf die folgenden Werte eingestellt: Gasausgangstaupunkt 5 °C,
Alarmfenster 3 °C und Hysterese 1 °C.
Abbildung 11 zeigt das Hystereseverhalten des Statusalarms bei Werkseinstellung. Der Statusalarm des Tempera-
turreglers wird temperaturabhängig, der Hysterese folgend, aktiviert (Alarm EIN) und deaktiviert (Alarm AUS).
Beim Einschalten des Kühlers wird die Temperatur ausgehend von der Umgebungstemperatur heruntergekühlt, d.
h. der Statusalarm ist zunächst aktiviert: Alarm EIN. Abbildung 11 zeigt, dass der Alarm so lange aktiv bleibt, bis die
Temperatur von 7,5 °C erreicht ist. Der Statusalarm folgt der Hysterese und wird bei 7,5 °C auf den Zustand Alarm
AUS gesetzt. Bei einer Temperatur im Bereich 1,5 bis 8,5 °C bleibt der Zustand auf Alarm AUS. Ändert sich die Tem-
peratur über diese Grenzen hinaus, dann folgt der Temperaturregler der Hysterese und setzt den Statusalarm unter
1,5 °C oder über 8,5 °C wieder auf Alarm EIN.

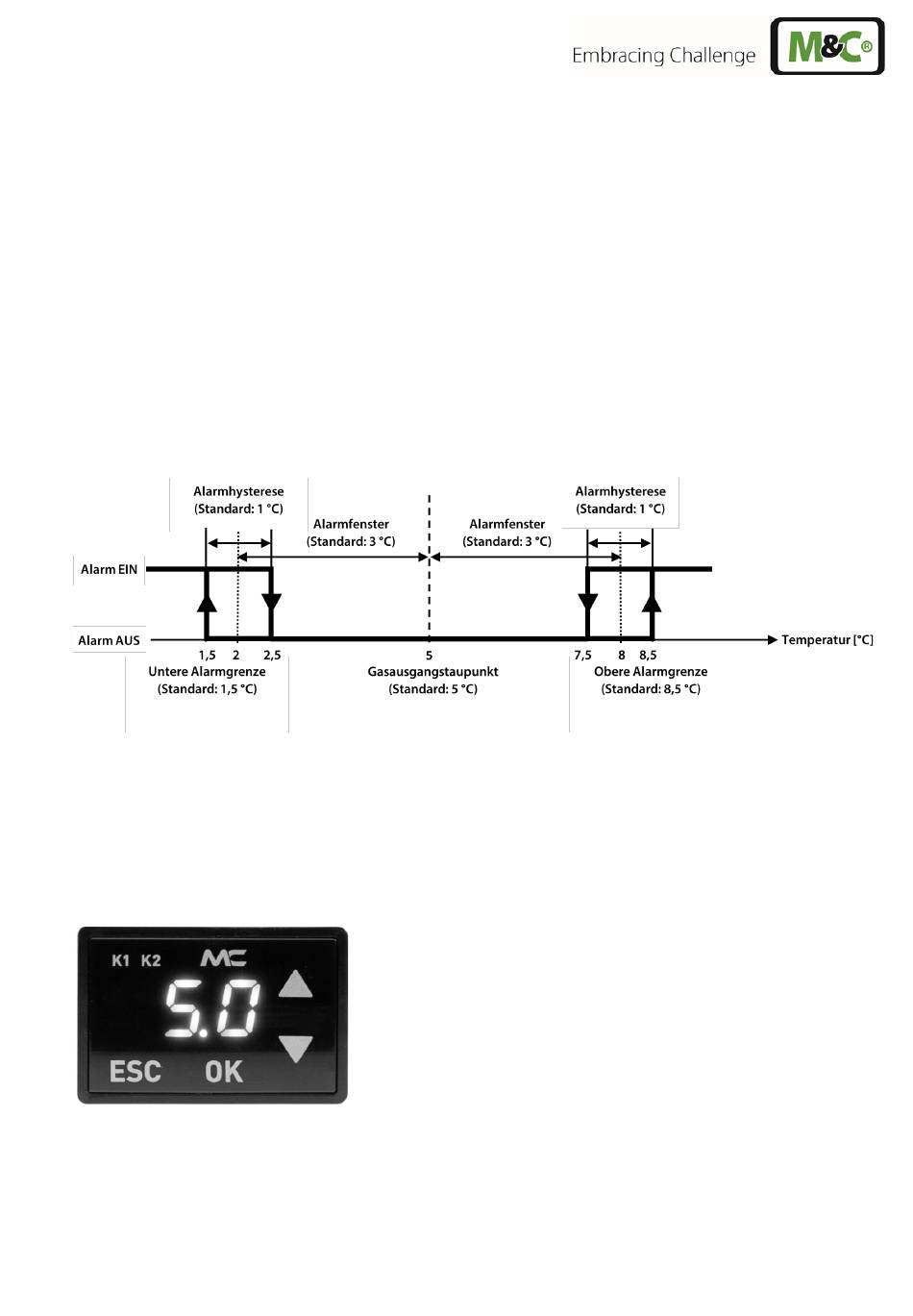

Abbildung 11 Hystereseverhalten des Statusalarms bei Werkseinstellung
21.1
Temperaturregler ab 06.2024
Im Normalbetrieb zeigt das Display die gemessene Temperatur an. Die ESC-Taste und die Pfeiltasten (UP und
DOWN) sind in der Temperaturansicht deaktiviert.
Abbildung 12 Frontansicht des Temperaturreglers ab 06.2024
Während Sie auf die OK-Taste tippen, wird der eingestellte Sollwert angezeigt. Die Werkseinstellung des Sollwerts
ist "5.00". Nach Loslassen der Taste kehrt die Anzeige sofort zur Temperaturansicht zurück. Der Sollwert ist nur sicht-
bar, wenn die Taste angetippt wird.
