Beschreibung

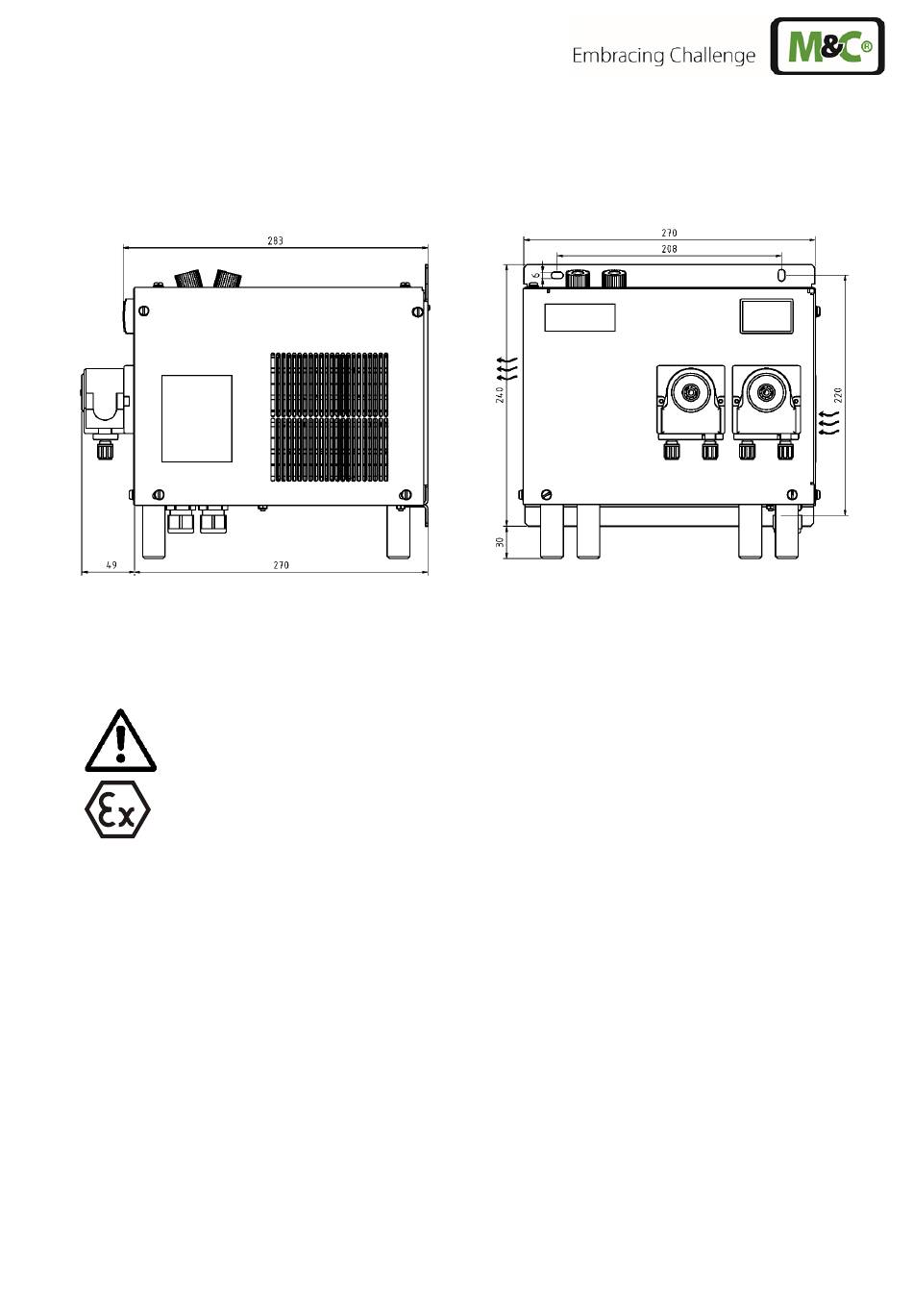

Abbildung 2 zeigt den Kühler ECM-EX2-2. Die Angaben der Abmessungen sind in mm und die drei kleinen Pfeile
zeigen die Richtung des Luftstroms.
Abbildung 2 ECM-EX2-2
Der Gaskühler ECM-EX2 ist für den Wandaufbau geeignet. Er hat eine Gehäusetiefe von 270 mm (316 mm bei
optionalem Schlauchpumpeneinbau).
Warnung
Auf der Oberseite des Kühlergehäuses befinden sich die Ausschnitte für ein oder zwei Jet-Stream Wärmetauscher.
Die Messgaszu- bzw. Abführung erfolgt über die entsprechenden Anschlüsse an den Wärmetauscheroberteilen
(siehe Kapitel technische Daten).
Netzanschluss und Kontaktausgang des Status-Alarmes können auf den Klemmleisten X1 bzw. X3, unter der de-
montierbaren Haube des ECM-EX2-Gehäuses aufgelegt werden.
An der Gehäuseunterseite befinden sich folgende Anschlüsse:
•
Standard-Kondensatausgänge der Wärmetauscher;
•
Kabeldurchführungen, 2 x M20 x 1,5; Klemmbereich 6-12 mm.
Die Kondensatentsorgung erfolgt bei „Unterdruckbetrieb" (Pumpe hinter Kühler) mit optional in den Kühler ein-
gebauten Schlauchpumpen des Typs SR25.2 oder alternativ extern mittels Sammelgefäßen Typ TG.../TK... bzw.
bei „Überdruckbetrieb" mit automatischen Schwimmer-Kondensatableitern, z.B. Typ AD-... .
www.mc-techgroup.com
Der Gaskühler ECM-EX2 entspricht der Schutzart IP20 (EN 60529). Der Kühler
muss in ein Gehäuse/Schrank der Schutzart IP54 oder höher,
nach IEC 60079-0 montiert werden. Es muss dabei verhindert werden, dass feste
Fremdkörper oder Wasser durch die Kühlöffnungen des Gehäuses eindringen
können. Bei der Installation gemäß NEC Art. 501.4(B)(2) (Leitungsinstallation)
müssen die montierten Kabeldurchführungen gegen die beigelegte Verschrau-
bung (Conduit Hub) getauscht werden.
