15.1
Schlauchanschlüsse
Hinweis
Der Anschluss für den Gasein- bzw. Ausgang erfolgt an der Oberseite der Wärmetauscher. Die möglichen An-
schlussvarianten entnehmen Sie bitte den Technischen Daten (Kapitel 9).
1
2

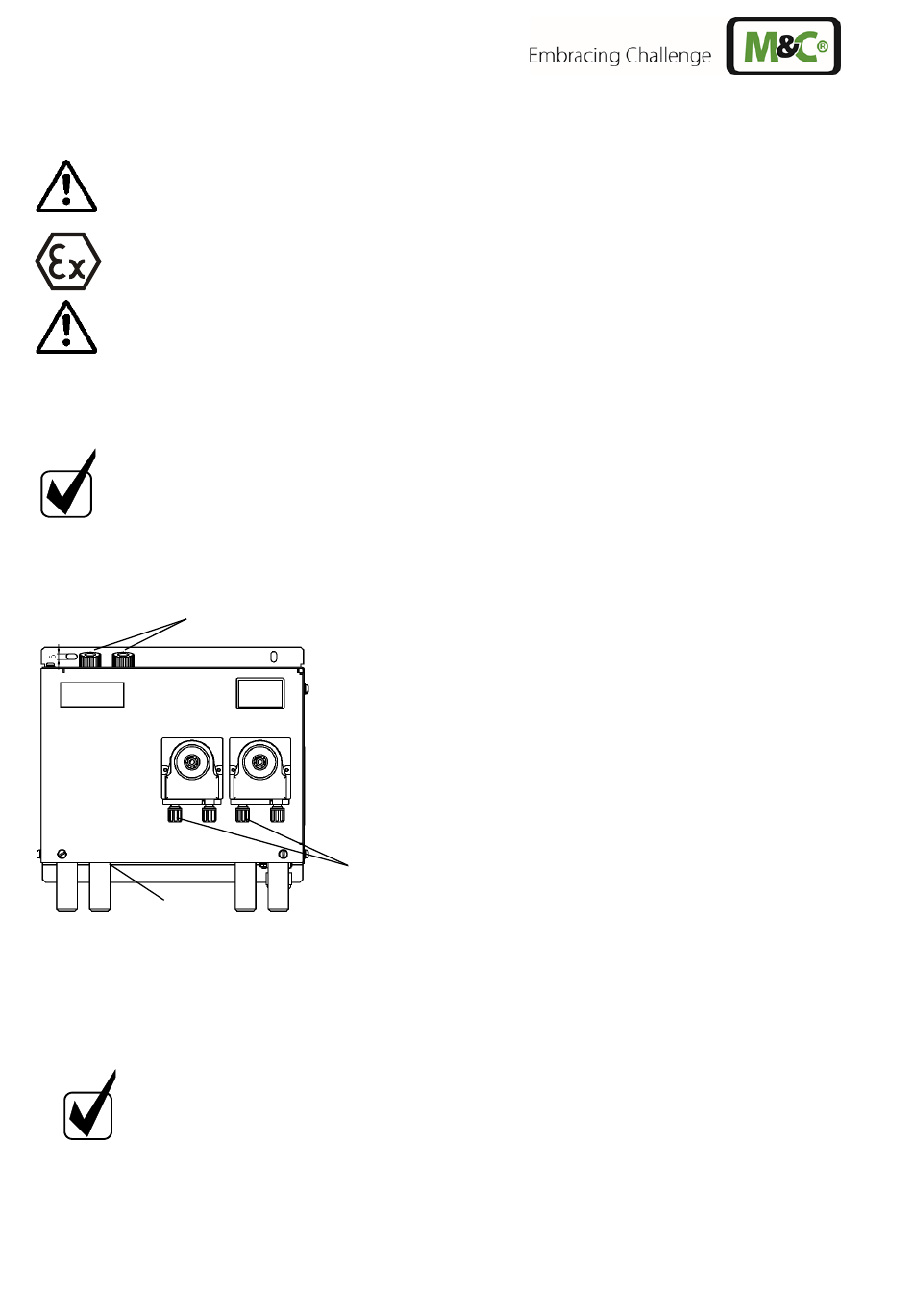

Abbildung 4 Lage der Messgas- und Kondensatanschlüsse
Entsprechende Rohr- bzw. Schlauchanschlussverschraubungen sind optional durch M&C lieferbar (siehe Daten-
blatt für Anschlussverschraubungen).
Hinweis
Um die notwendige Dichtigkeit der Anschlüsse sicherzustellen, sind folgende Hinweise zu beachten:
18
Arbeiten an dem Kühler dürfen erst durchgeführt werden, wenn der Prozess und die
Umgebung zur explosionsfreien Zone, -frei von explosionsfähiger Atmosphäre-, er-
klärt werden.
Das Gerät muss geerdet werden (Potenzialausgleichsklemme). Der Ableitwiderstand
Ω sein.
muss überall < 10
6
Auf Dichtigkeit der Rohrverschraubung achten!
3
Schlauchanschlüsse für Messgas-Eingang bzw. -Ausgang nicht vertauschen; Anschlüsse
sind durch Pfeile an den Wärmetauschern gekennzeichnet.
Nach dem Anschließen aller Leitungen ist die Dichtigkeit zu überprüfen.
Um die Kondensatableitung nicht zu gefährden, sollten die vorgegebenen Ableitungs-
querschnitte nicht verringert werden.
