Elektrischer Anschluss
Vorsicht
Warnung
Hinweis
Warnung

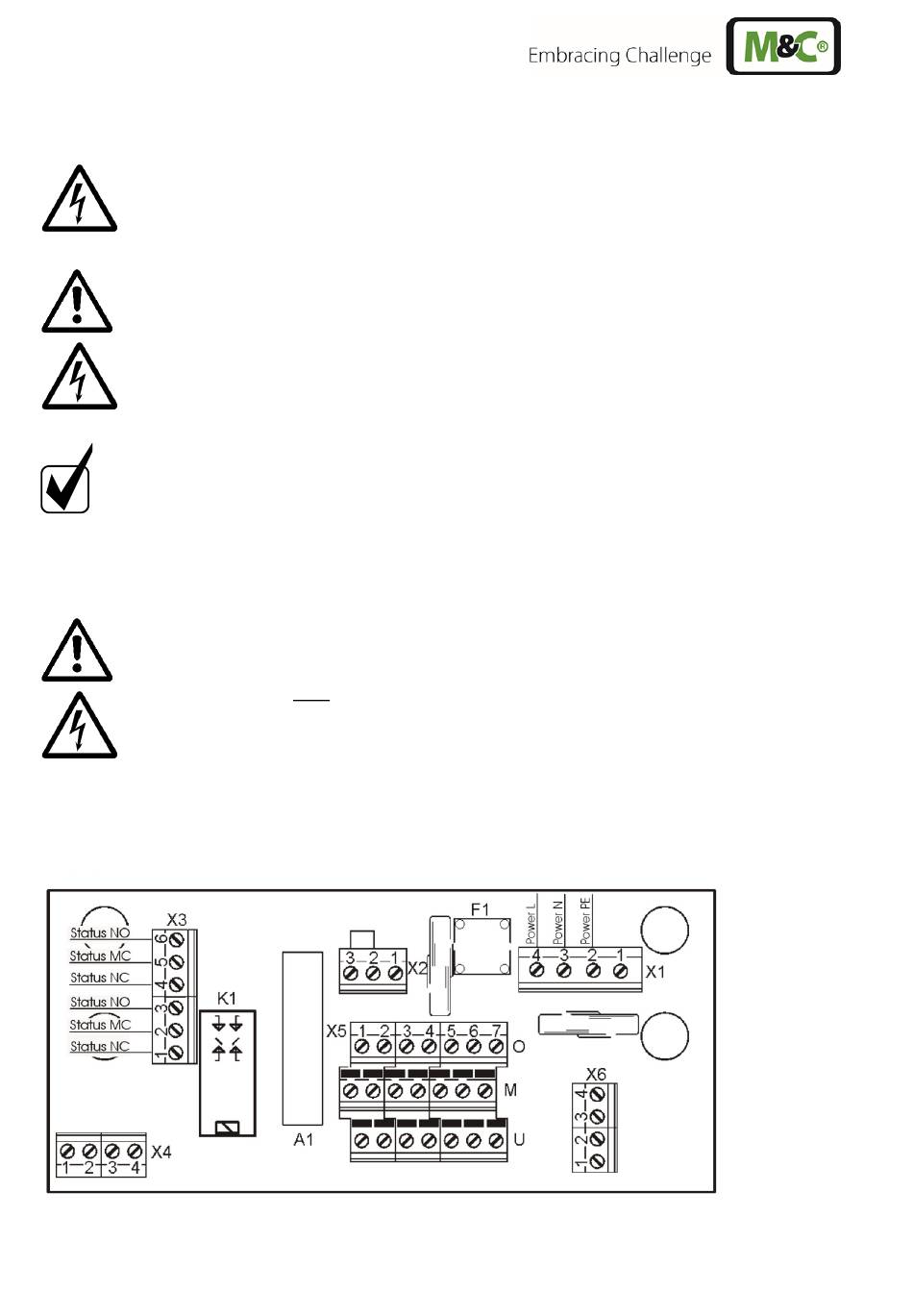

zeigt die elektrischen Anschlussmöglichkeiten hinter der Frontplatte des ECM-EX2-Gehäuses:
Abbildung 5
Für die Alarmierung der Über- bzw. Untertemperatur steht ein frei konfigurierbarer Status-Alarm mit zwei poten-
tialfreien Wechselkontakten zur Verfügung. Eine Alarmierung erfolgt bei werkseitiger Konfiguration in den Grenzen
< +1,5 und > +8,5 °C.
Abbildung 5 Elektrischer Anschluss, Kontaktbeschreibung im Alarmfall
20
Falsche Netzspannung kann das Gerät zerstören: Beim Anschluss auf die richtige
Netzspannung gemäß Typenschildangabe achten!
Arbeiten an spannungsführenden Teilen dürfen erst durchgeführt werden, wenn
die Umgebung als „sicher" freigegeben wird.
Gleiches gilt auch Für die Abdeckklappe des Reglers.
Bei der Errichtung von Starkstromanlagen mit Nennspannungen bis 1000 V sind
die Forderungen der VDE 0100 sowie ihre relevanten Standards und Vorschriften
zu beachten!
Da der Kühler mit einer austauschbaren Sicherung versehen ist, muss ein für den
Einschaltort geeigneter externer Schalter vorgesehen werden, der den Kühler
spannungsfrei schaltet.
Kühlerausführungen mit 115 V haben einen eingebauten Transformator für die
Erzeugung einer geräteinternen Spannung von 230 V. Das bedeutet, dass 230 V
und nicht 115 V an spannungsführenden Teilen im Gerät anliegen!
