Software "Jalousie 20A8x1" und "Jalousie 20ADx1"
Funktionsbeschreibung
Zusätzlich kann bei einer definierten Sonnenschutz-Positionierung eine Referenzfahrt erzwun-
gen werden. Dadurch wird sichergestellt, dass identische Behangpositionen von verschiedenen
Ausgängen bei einer Sonnenschutz-Positionierung synchron angefahren werden.
Am Ende einer Sonnenbeschattung bei aktivem Automatik-Betrieb ist die Reaktion eines Aus-
gangs ebenfalls separat parametrierbar. Auch dabei ist es u. A. möglich, fest parametrierte Po-
sitionswerte anzufahren.
In der ETS-Parametrierung kann durch Einstellung einer Priorität festgelegt werden, ob die Aus-
wertung des Sonnenscheinsignals im Automatik-Betrieb durch den direkten Betrieb beeinflusst
werden kann, oder ob ein Automatik-Betrieb den entsprechenden Ausgang im Sonnenschutz
grundsätzlich verriegelt. Die Funktionen "Handbedienung", "Zwangsstellung" und "Sicherheit"
besitzen unveränderbar eine höhere Priorität, so dass diese Funktionen einen Sonnenschutz in-
kl. Automatik übersteuern können, diesen aber nicht beenden. So wird am Ende einer Funktion
mit einer höheren Priorität wieder die Sonnenschutzreaktion neu ausgeführt, wenn die Sonnen-
schutz-Automatik weiterhin aktiv ist.
Ein Update auf das Objekt "Automatik" (aktiviert nach aktiviert) bewirkt die Reaktivierung des
Sonnenschutzes, wenn dieser zuvor durch eine direkte Bedienung gemäß niedrigerer Priorität
beeinflusst oder abgebrochen wurde.

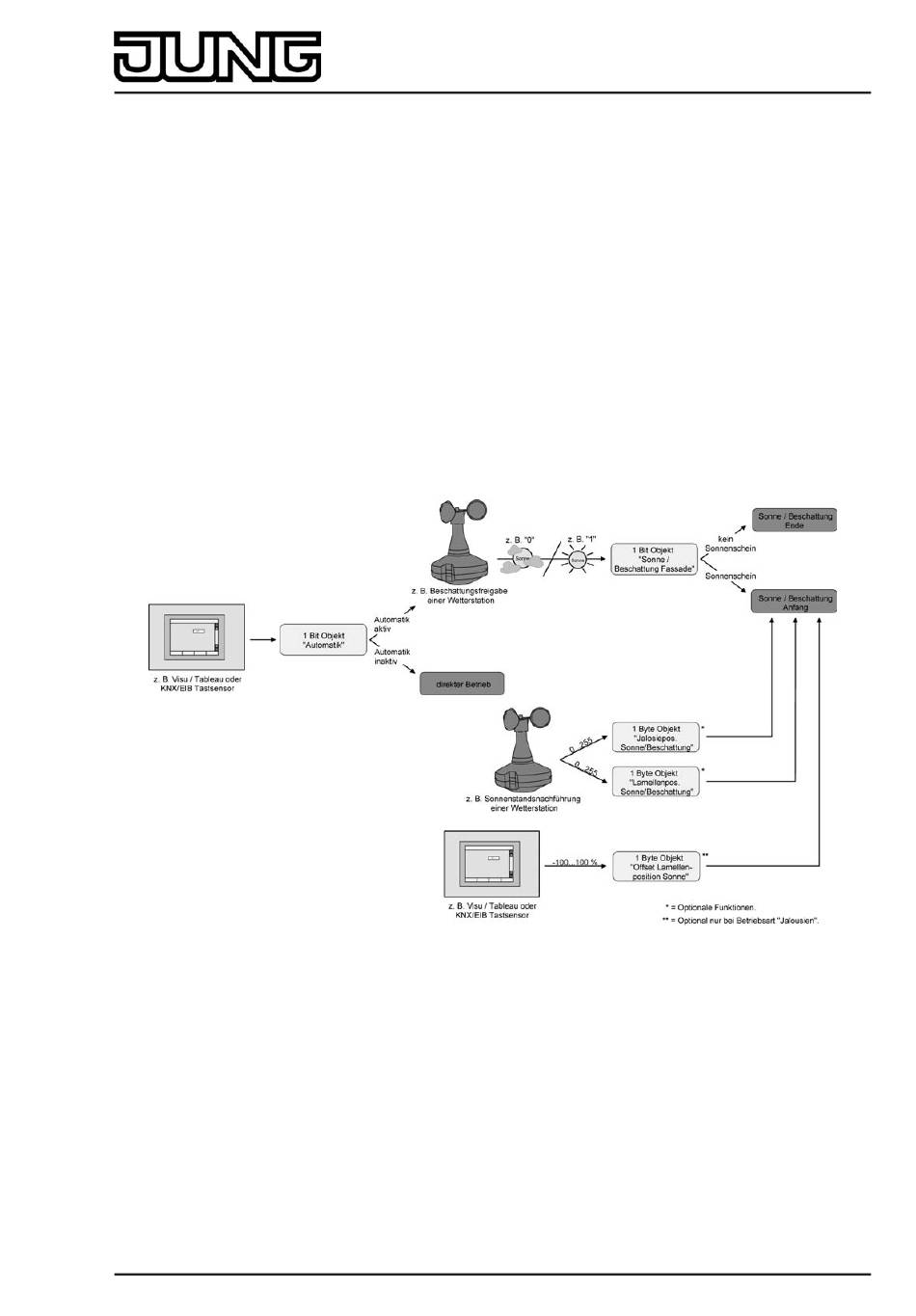

Das Prinzipschaltbild des erweiterten Sonnenschutzes (siehe Bild 22) und soll verdeutlichen,
wie Sensorkomponenten beispielhaft an den erweiterten Sonnenschutz angebunden werden.
Bild 22: Prinzipschaltbild des erweiterten Sonnenschutzes
(zur Vereinfachung ohne Sperrfunktionen)
Das Funktionsschaltbild (siehe Bild 23) zeigt alle möglichen Funktionen des erweiterten Son-
nenschutzes. Aus Gründen der Übersicht sind die Funktionen mit der höheren Priorität (Hand-
bedienung, Zwangsstellung, Sicherheitsfunktion) nicht mit eingezeichnet.
Art.-Nr.: 2504 REG HE
Seite 65 von 140
Art.-Nr.: 2508 REG HE
