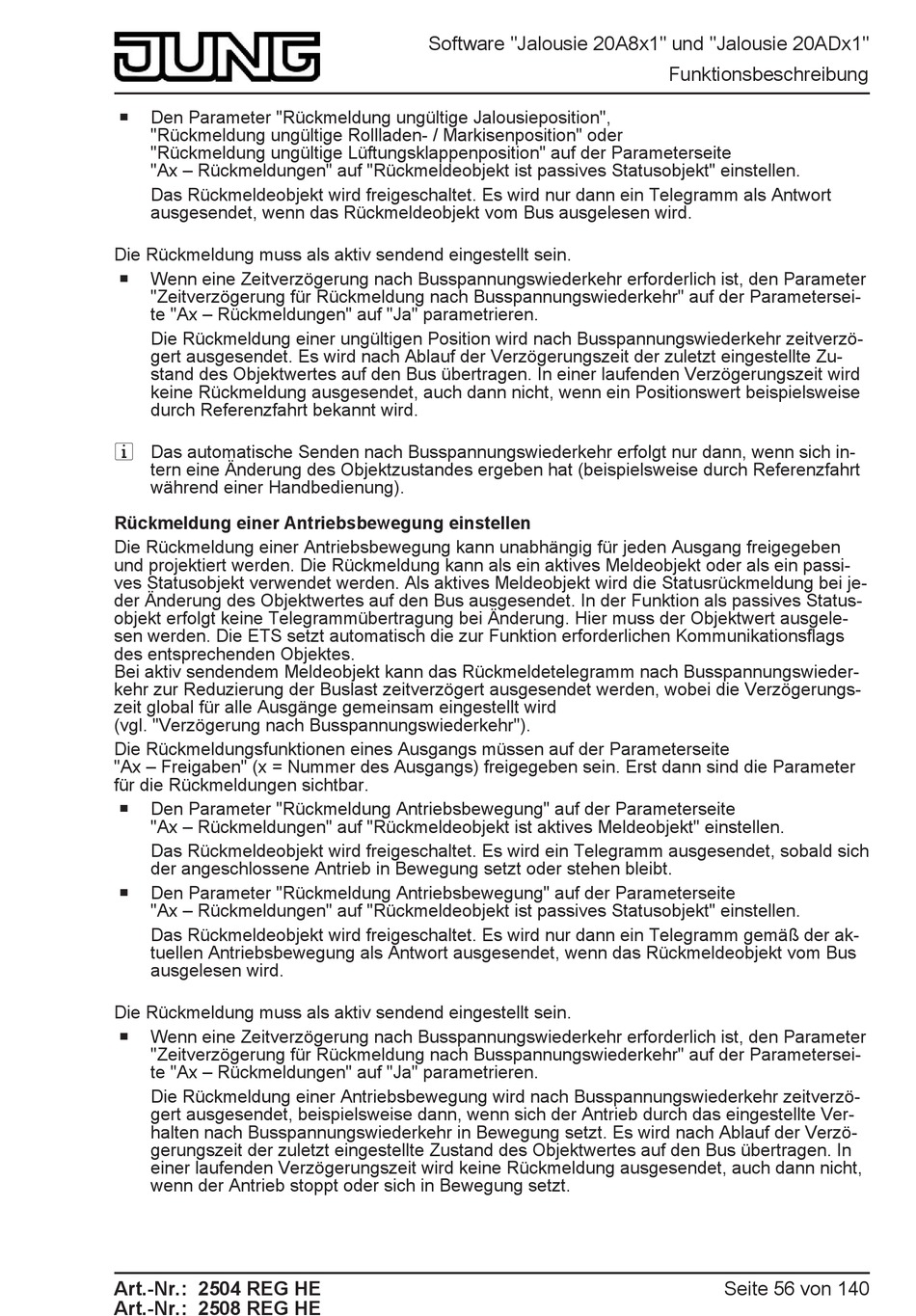

Den Parameter "Rückmeldung ungültige Jalousieposition",
"Rückmeldung ungültige Rollladen- / Markisenposition" oder
"Rückmeldung ungültige Lüftungsklappenposition" auf der Parameterseite
"Ax – Rückmeldungen" auf "Rückmeldeobjekt ist passives Statusobjekt" einstellen.
Das Rückmeldeobjekt wird freigeschaltet. Es wird nur dann ein Telegramm als Antwort
ausgesendet, wenn das Rückmeldeobjekt vom Bus ausgelesen wird.
Die Rückmeldung muss als aktiv sendend eingestellt sein.
o
Wenn eine Zeitverzögerung nach Busspannungswiederkehr erforderlich ist, den Parameter
"Zeitverzögerung für Rückmeldung nach Busspannungswiederkehr" auf der Parametersei-
te "Ax – Rückmeldungen" auf "Ja" parametrieren.
Die Rückmeldung einer ungültigen Position wird nach Busspannungswiederkehr zeitverzö-
gert ausgesendet. Es wird nach Ablauf der Verzögerungszeit der zuletzt eingestellte Zu-
stand des Objektwertes auf den Bus übertragen. In einer laufenden Verzögerungszeit wird
keine Rückmeldung ausgesendet, auch dann nicht, wenn ein Positionswert beispielsweise
durch Referenzfahrt bekannt wird.
i Das automatische Senden nach Busspannungswiederkehr erfolgt nur dann, wenn sich in-
tern eine Änderung des Objektzustandes ergeben hat (beispielsweise durch Referenzfahrt
während einer Handbedienung).
Rückmeldung einer Antriebsbewegung einstellen
Die Rückmeldung einer Antriebsbewegung kann unabhängig für jeden Ausgang freigegeben
und projektiert werden. Die Rückmeldung kann als ein aktives Meldeobjekt oder als ein passi-
ves Statusobjekt verwendet werden. Als aktives Meldeobjekt wird die Statusrückmeldung bei je-
der Änderung des Objektwertes auf den Bus ausgesendet. In der Funktion als passives Status-
objekt erfolgt keine Telegrammübertragung bei Änderung. Hier muss der Objektwert ausgele-
sen werden. Die ETS setzt automatisch die zur Funktion erforderlichen Kommunikationsflags
des entsprechenden Objektes.
Bei aktiv sendendem Meldeobjekt kann das Rückmeldetelegramm nach Busspannungswieder-
kehr zur Reduzierung der Buslast zeitverzögert ausgesendet werden, wobei die Verzögerungs-
zeit global für alle Ausgänge gemeinsam eingestellt wird
(vgl. "Verzögerung nach Busspannungswiederkehr").
Die Rückmeldungsfunktionen eines Ausgangs müssen auf der Parameterseite
"Ax – Freigaben" (x = Nummer des Ausgangs) freigegeben sein. Erst dann sind die Parameter
für die Rückmeldungen sichtbar.
o
Den Parameter "Rückmeldung Antriebsbewegung" auf der Parameterseite
"Ax – Rückmeldungen" auf "Rückmeldeobjekt ist aktives Meldeobjekt" einstellen.
Das Rückmeldeobjekt wird freigeschaltet. Es wird ein Telegramm ausgesendet, sobald sich
der angeschlossene Antrieb in Bewegung setzt oder stehen bleibt.
o
Den Parameter "Rückmeldung Antriebsbewegung" auf der Parameterseite
"Ax – Rückmeldungen" auf "Rückmeldeobjekt ist passives Statusobjekt" einstellen.
Das Rückmeldeobjekt wird freigeschaltet. Es wird nur dann ein Telegramm gemäß der ak-
tuellen Antriebsbewegung als Antwort ausgesendet, wenn das Rückmeldeobjekt vom Bus
ausgelesen wird.
Die Rückmeldung muss als aktiv sendend eingestellt sein.
o
Wenn eine Zeitverzögerung nach Busspannungswiederkehr erforderlich ist, den Parameter
"Zeitverzögerung für Rückmeldung nach Busspannungswiederkehr" auf der Parametersei-
te "Ax – Rückmeldungen" auf "Ja" parametrieren.
Die Rückmeldung einer Antriebsbewegung wird nach Busspannungswiederkehr zeitverzö-
gert ausgesendet, beispielsweise dann, wenn sich der Antrieb durch das eingestellte Ver-
halten nach Busspannungswiederkehr in Bewegung setzt. Es wird nach Ablauf der Verzö-
gerungszeit der zuletzt eingestellte Zustand des Objektwertes auf den Bus übertragen. In
einer laufenden Verzögerungszeit wird keine Rückmeldung ausgesendet, auch dann nicht,
wenn der Antrieb stoppt oder sich in Bewegung setzt.
Art.-Nr.: 2504 REG HE
Art.-Nr.: 2508 REG HE
Software "Jalousie 20A8x1" und "Jalousie 20ADx1"
Funktionsbeschreibung
Seite 56 von 140
