i Beim Positionieren der Jalousiehöhe werden im Anschluss auch immer die Lamellen nach-
positioniert. In diesem Fall positioniert der Aktor nach dem Wiedereinschalten der Versor-
gungsspannung oder nach einem ETS-Programmiervorgang die Lamellen grundsätzlich
auf 100 %, wenn für die Lamellen keine gesonderte Positionsvorgabe erfolgte.
i Je kleiner das Verhältnis der Lamellenfahrzeit zur Jalousiefahrzeit ist, desto genauer arbei-
tet die Positionierung und umso weniger beeinflusst die Verstellung des Lamellenwinkels
die Jalousiehöhe.
Referenzfahrt
Nach einem ETS-Programmiervorgang (physikalische Adresse, Applikationsprogramm, partiell)
oder nach dem Ausfall der Versorgungsspannung des Jalousieaktors (Busspannung und Netz-
spannung) sind alle aktuellen Positionsdaten unbekannt. Bevor der Aktor nach Bus- und Netz-
spannungswiederkehr oder nach einem Programmiervorgang neue Positionen anfahren kann,
muss zunächst ein Positionsabgleich erfolgen. Ein Positionsabgleich ist durch die Ausführung
der Referenzfahrt möglich.
Eine Referenzfahrt ist eine um 20 % und zusätzlich um die parametrierte Fahrzeitverlängerung
verlängerte Fahrzeit in die obere Endlage (siehe Bild 17).Eine Referenzfahrt ist nicht nachtrig-
gerbar.
Referenzfahrten können durch die folgenden Befehle ausgeführt werden...
-
ein über das entsprechende Kommunikationsobjekt aktivierter und ununterbrochener Lang-
zeitbetrieb in die obere Endlage (dazu zählt auch eine abgeschlossene Sicherheitsfahrt),
-
eine Positionierung nach 0 %,
-
eine Handbedienung durch Fahrt in die obere Endlage.
Bei einer Positionierung der Lamellen einer Jalousie durch die entsprechenden Kommunikati-
onsobjekte nach Bus- und Netzspannungswiederkehr oder nach einem Programmiervorgang
wird eine Lamellen-Referenzfahrt erforderlich, wenn die Jalousie noch nicht in Aufwärts- oder
Abwärtsrichtung für mindestens die parametrierte Lamellenfahrzeit bewegt wurde. Bei der La-
mellen-Referenzfahrt fährt der Aktor zunächst grundsätzlich für die Dauer der parametrierten
Lamellenfahrzeit in die vollständig geöffnete Position (0 %) und positioniert im Anschluss die
Lamellen in die gewünschte Position. Die Lamellenposition gilt außerdem als abgeglichen, so-
bald sich die Jalousie durch einen Langzeitbefehl in Aufwärts- oder Abwärtsrichtung für mindes-
Art.-Nr.: 2504 REG HE
Art.-Nr.: 2508 REG HE
Software "Jalousie 20A8x1" und "Jalousie 20ADx1"

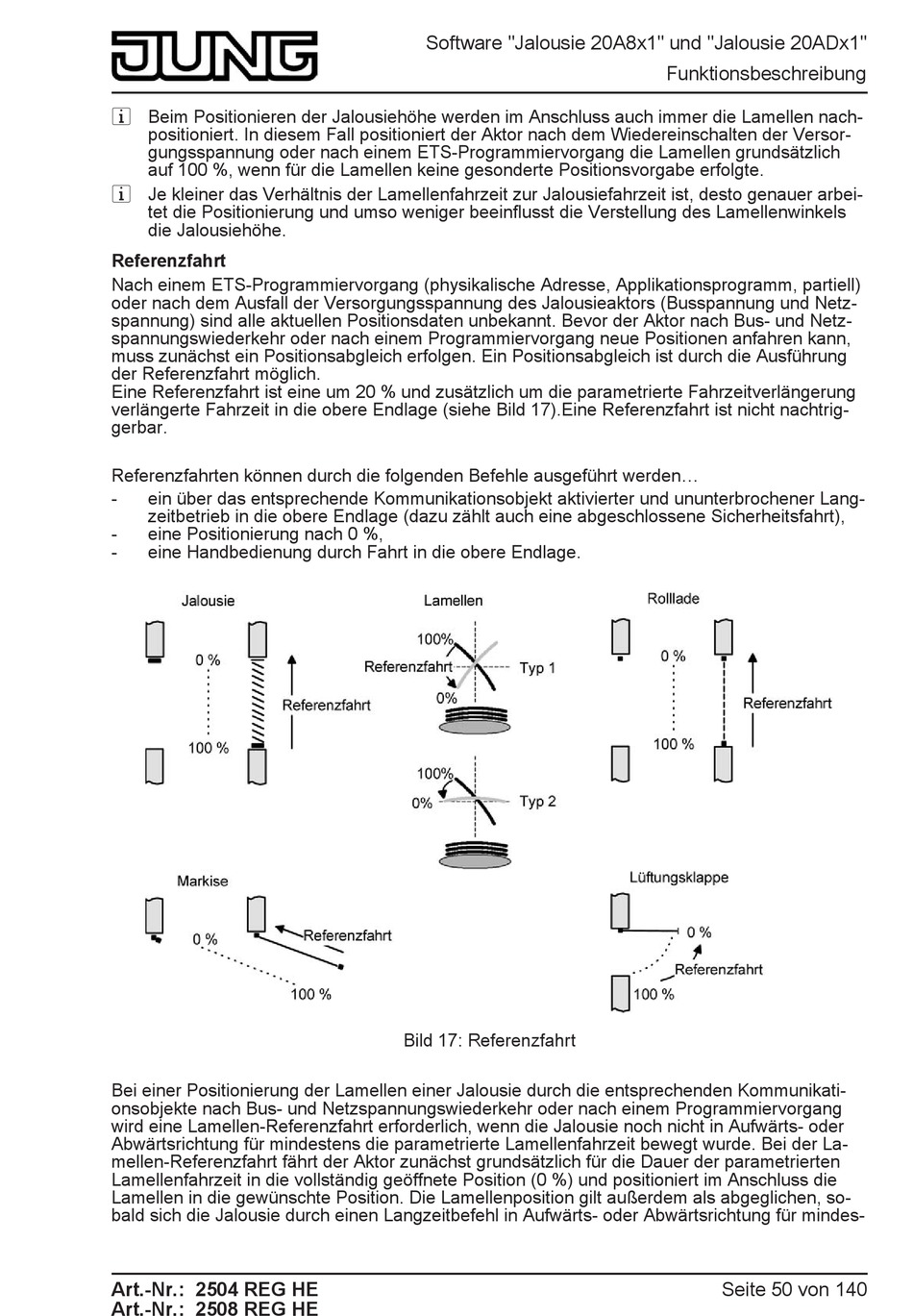

Bild 17: Referenzfahrt
Funktionsbeschreibung
Seite 50 von 140
