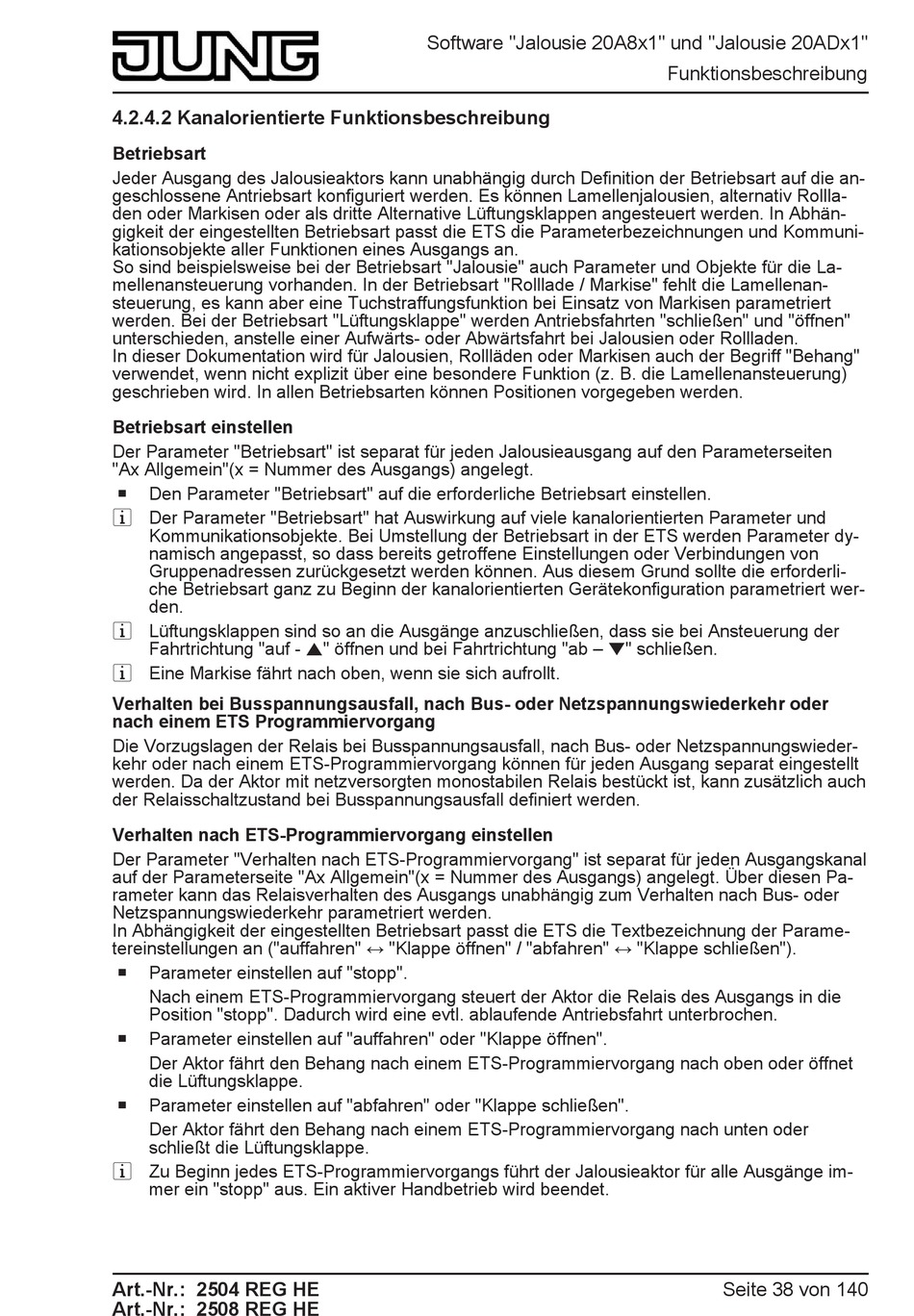

4.2.4.2 Kanalorientierte Funktionsbeschreibung
Betriebsart
Jeder Ausgang des Jalousieaktors kann unabhängig durch Definition der Betriebsart auf die an-
geschlossene Antriebsart konfiguriert werden. Es können Lamellenjalousien, alternativ Rollla-
den oder Markisen oder als dritte Alternative Lüftungsklappen angesteuert werden. In Abhän-
gigkeit der eingestellten Betriebsart passt die ETS die Parameterbezeichnungen und Kommuni-
kationsobjekte aller Funktionen eines Ausgangs an.
So sind beispielsweise bei der Betriebsart "Jalousie" auch Parameter und Objekte für die La-
mellenansteuerung vorhanden. In der Betriebsart "Rolllade / Markise" fehlt die Lamellenan-
steuerung, es kann aber eine Tuchstraffungsfunktion bei Einsatz von Markisen parametriert
werden. Bei der Betriebsart "Lüftungsklappe" werden Antriebsfahrten "schließen" und "öffnen"
unterschieden, anstelle einer Aufwärts- oder Abwärtsfahrt bei Jalousien oder Rollladen.
In dieser Dokumentation wird für Jalousien, Rollläden oder Markisen auch der Begriff "Behang"
verwendet, wenn nicht explizit über eine besondere Funktion (z. B. die Lamellenansteuerung)
geschrieben wird. In allen Betriebsarten können Positionen vorgegeben werden.
Betriebsart einstellen
Der Parameter "Betriebsart" ist separat für jeden Jalousieausgang auf den Parameterseiten
"Ax Allgemein"(x = Nummer des Ausgangs) angelegt.
o
Den Parameter "Betriebsart" auf die erforderliche Betriebsart einstellen.
i Der Parameter "Betriebsart" hat Auswirkung auf viele kanalorientierten Parameter und
Kommunikationsobjekte. Bei Umstellung der Betriebsart in der ETS werden Parameter dy-
namisch angepasst, so dass bereits getroffene Einstellungen oder Verbindungen von
Gruppenadressen zurückgesetzt werden können. Aus diesem Grund sollte die erforderli-
che Betriebsart ganz zu Beginn der kanalorientierten Gerätekonfiguration parametriert wer-
den.
i Lüftungsklappen sind so an die Ausgänge anzuschließen, dass sie bei Ansteuerung der
Fahrtrichtung "auf - n" öffnen und bei Fahrtrichtung "ab – o" schließen.
i Eine Markise fährt nach oben, wenn sie sich aufrollt.
Verhalten bei Busspannungsausfall, nach Bus- oder Netzspannungswiederkehr oder
nach einem ETS Programmiervorgang
Die Vorzugslagen der Relais bei Busspannungsausfall, nach Bus- oder Netzspannungswieder-
kehr oder nach einem ETS-Programmiervorgang können für jeden Ausgang separat eingestellt
werden. Da der Aktor mit netzversorgten monostabilen Relais bestückt ist, kann zusätzlich auch
der Relaisschaltzustand bei Busspannungsausfall definiert werden.
Verhalten nach ETS-Programmiervorgang einstellen
Der Parameter "Verhalten nach ETS-Programmiervorgang" ist separat für jeden Ausgangskanal
auf der Parameterseite "Ax Allgemein"(x = Nummer des Ausgangs) angelegt. Über diesen Pa-
rameter kann das Relaisverhalten des Ausgangs unabhängig zum Verhalten nach Bus- oder
Netzspannungswiederkehr parametriert werden.
In Abhängigkeit der eingestellten Betriebsart passt die ETS die Textbezeichnung der Parame-
tereinstellungen an ("auffahren" ↔ "Klappe öffnen" / "abfahren" ↔ "Klappe schließen").
o
Parameter einstellen auf "stopp".
Nach einem ETS-Programmiervorgang steuert der Aktor die Relais des Ausgangs in die
Position "stopp". Dadurch wird eine evtl. ablaufende Antriebsfahrt unterbrochen.
o
Parameter einstellen auf "auffahren" oder "Klappe öffnen".
Der Aktor fährt den Behang nach einem ETS-Programmiervorgang nach oben oder öffnet
die Lüftungsklappe.
o
Parameter einstellen auf "abfahren" oder "Klappe schließen".
Der Aktor fährt den Behang nach einem ETS-Programmiervorgang nach unten oder
schließt die Lüftungsklappe.
i Zu Beginn jedes ETS-Programmiervorgangs führt der Jalousieaktor für alle Ausgänge im-
mer ein "stopp" aus. Ein aktiver Handbetrieb wird beendet.
Art.-Nr.: 2504 REG HE
Art.-Nr.: 2508 REG HE
Software "Jalousie 20A8x1" und "Jalousie 20ADx1"
Funktionsbeschreibung
Seite 38 von 140
