2.2 Geräteaufbau

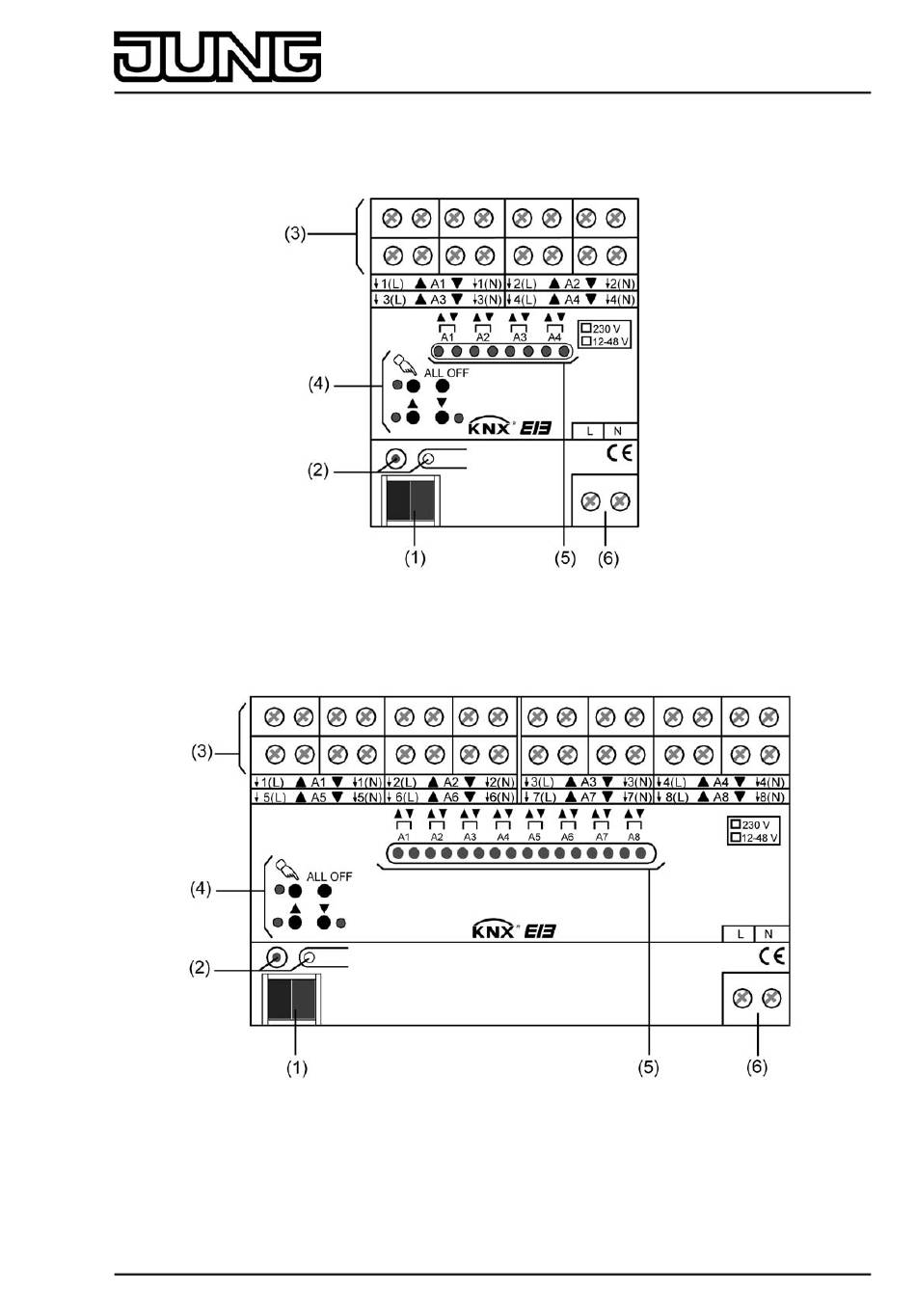

Bild 1: Geräteaufbau des Jalousieaktors 2/4fach REG
Bild 2: Geräteaufbau des Jalousieaktors 4/8fach REG
(1) KNX/EIB Busanschluss
(2) Programmiertaste und Programmier-LED (rot). Die Programmier-LED blinkt langsam, wenn
der Safe-State-Mode aktiviert ist.
(3) Schraubklemmen zum Anschluss der Motoren
Art.-Nr.: 2504 REG HE
Art.-Nr.: 2508 REG HE
Montage, elektrischer Anschluss und Bedienung

Seite 5 von 140
