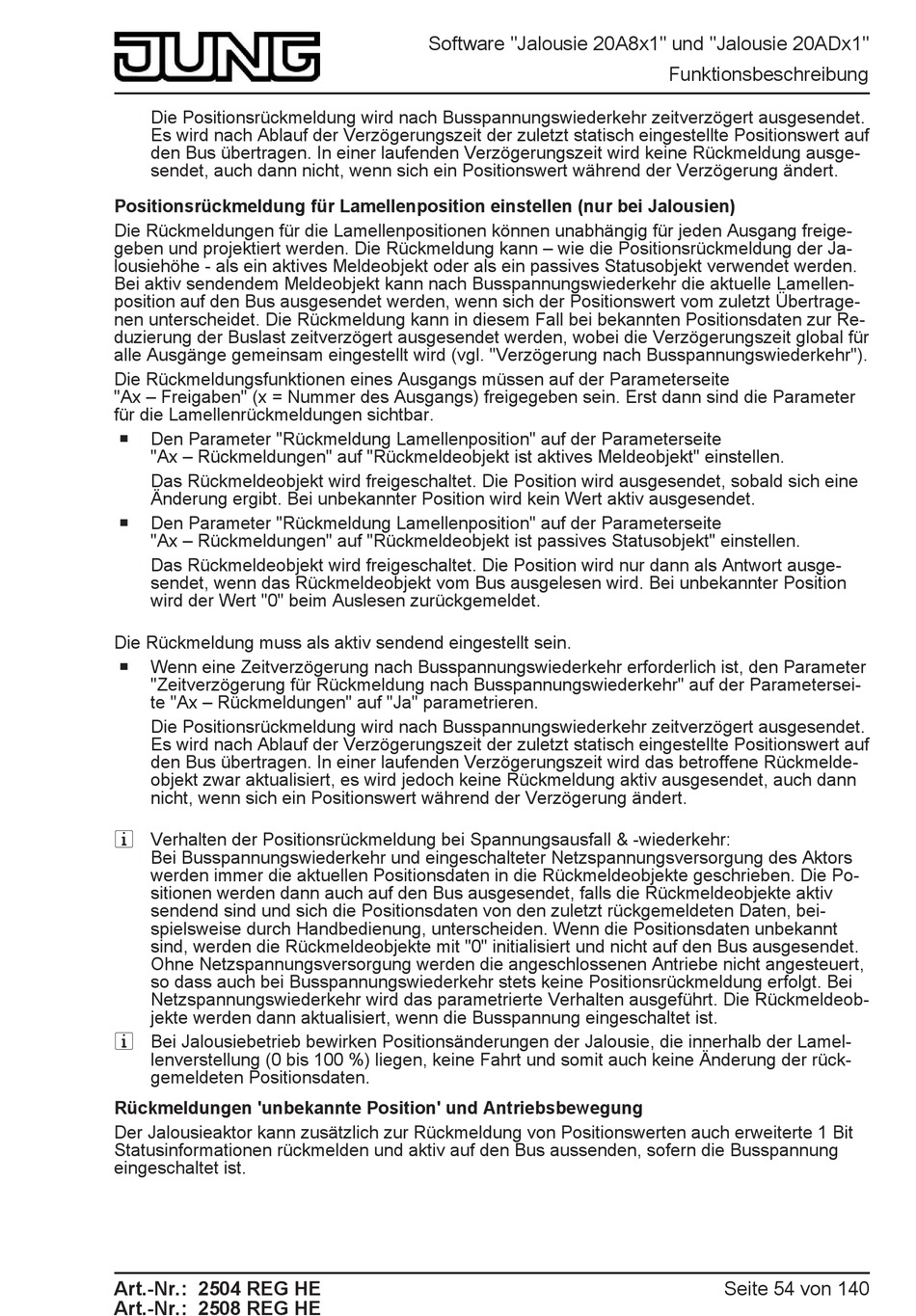

Die Positionsrückmeldung wird nach Busspannungswiederkehr zeitverzögert ausgesendet.
Es wird nach Ablauf der Verzögerungszeit der zuletzt statisch eingestellte Positionswert auf
den Bus übertragen. In einer laufenden Verzögerungszeit wird keine Rückmeldung ausge-
sendet, auch dann nicht, wenn sich ein Positionswert während der Verzögerung ändert.
Positionsrückmeldung für Lamellenposition einstellen (nur bei Jalousien)
Die Rückmeldungen für die Lamellenpositionen können unabhängig für jeden Ausgang freige-
geben und projektiert werden. Die Rückmeldung kann – wie die Positionsrückmeldung der Ja-
lousiehöhe - als ein aktives Meldeobjekt oder als ein passives Statusobjekt verwendet werden.
Bei aktiv sendendem Meldeobjekt kann nach Busspannungswiederkehr die aktuelle Lamellen-
position auf den Bus ausgesendet werden, wenn sich der Positionswert vom zuletzt Übertrage-
nen unterscheidet. Die Rückmeldung kann in diesem Fall bei bekannten Positionsdaten zur Re-
duzierung der Buslast zeitverzögert ausgesendet werden, wobei die Verzögerungszeit global für
alle Ausgänge gemeinsam eingestellt wird (vgl. "Verzögerung nach Busspannungswiederkehr").
Die Rückmeldungsfunktionen eines Ausgangs müssen auf der Parameterseite
"Ax – Freigaben" (x = Nummer des Ausgangs) freigegeben sein. Erst dann sind die Parameter
für die Lamellenrückmeldungen sichtbar.
o
Den Parameter "Rückmeldung Lamellenposition" auf der Parameterseite
"Ax – Rückmeldungen" auf "Rückmeldeobjekt ist aktives Meldeobjekt" einstellen.
Das Rückmeldeobjekt wird freigeschaltet. Die Position wird ausgesendet, sobald sich eine
Änderung ergibt. Bei unbekannter Position wird kein Wert aktiv ausgesendet.
o
Den Parameter "Rückmeldung Lamellenposition" auf der Parameterseite
"Ax – Rückmeldungen" auf "Rückmeldeobjekt ist passives Statusobjekt" einstellen.
Das Rückmeldeobjekt wird freigeschaltet. Die Position wird nur dann als Antwort ausge-
sendet, wenn das Rückmeldeobjekt vom Bus ausgelesen wird. Bei unbekannter Position
wird der Wert "0" beim Auslesen zurückgemeldet.
Die Rückmeldung muss als aktiv sendend eingestellt sein.
o
Wenn eine Zeitverzögerung nach Busspannungswiederkehr erforderlich ist, den Parameter
"Zeitverzögerung für Rückmeldung nach Busspannungswiederkehr" auf der Parametersei-
te "Ax – Rückmeldungen" auf "Ja" parametrieren.
Die Positionsrückmeldung wird nach Busspannungswiederkehr zeitverzögert ausgesendet.
Es wird nach Ablauf der Verzögerungszeit der zuletzt statisch eingestellte Positionswert auf
den Bus übertragen. In einer laufenden Verzögerungszeit wird das betroffene Rückmelde-
objekt zwar aktualisiert, es wird jedoch keine Rückmeldung aktiv ausgesendet, auch dann
nicht, wenn sich ein Positionswert während der Verzögerung ändert.
i Verhalten der Positionsrückmeldung bei Spannungsausfall & -wiederkehr:
Bei Busspannungswiederkehr und eingeschalteter Netzspannungsversorgung des Aktors
werden immer die aktuellen Positionsdaten in die Rückmeldeobjekte geschrieben. Die Po-
sitionen werden dann auch auf den Bus ausgesendet, falls die Rückmeldeobjekte aktiv
sendend sind und sich die Positionsdaten von den zuletzt rückgemeldeten Daten, bei-
spielsweise durch Handbedienung, unterscheiden. Wenn die Positionsdaten unbekannt
sind, werden die Rückmeldeobjekte mit "0" initialisiert und nicht auf den Bus ausgesendet.
Ohne Netzspannungsversorgung werden die angeschlossenen Antriebe nicht angesteuert,
so dass auch bei Busspannungswiederkehr stets keine Positionsrückmeldung erfolgt. Bei
Netzspannungswiederkehr wird das parametrierte Verhalten ausgeführt. Die Rückmeldeob-
jekte werden dann aktualisiert, wenn die Busspannung eingeschaltet ist.
i Bei Jalousiebetrieb bewirken Positionsänderungen der Jalousie, die innerhalb der Lamel-
lenverstellung (0 bis 100 %) liegen, keine Fahrt und somit auch keine Änderung der rück-
gemeldeten Positionsdaten.
Rückmeldungen 'unbekannte Position' und Antriebsbewegung
Der Jalousieaktor kann zusätzlich zur Rückmeldung von Positionswerten auch erweiterte 1 Bit
Statusinformationen rückmelden und aktiv auf den Bus aussenden, sofern die Busspannung
eingeschaltet ist.
Art.-Nr.: 2504 REG HE
Art.-Nr.: 2508 REG HE
Software "Jalousie 20A8x1" und "Jalousie 20ADx1"
Funktionsbeschreibung
Seite 54 von 140
