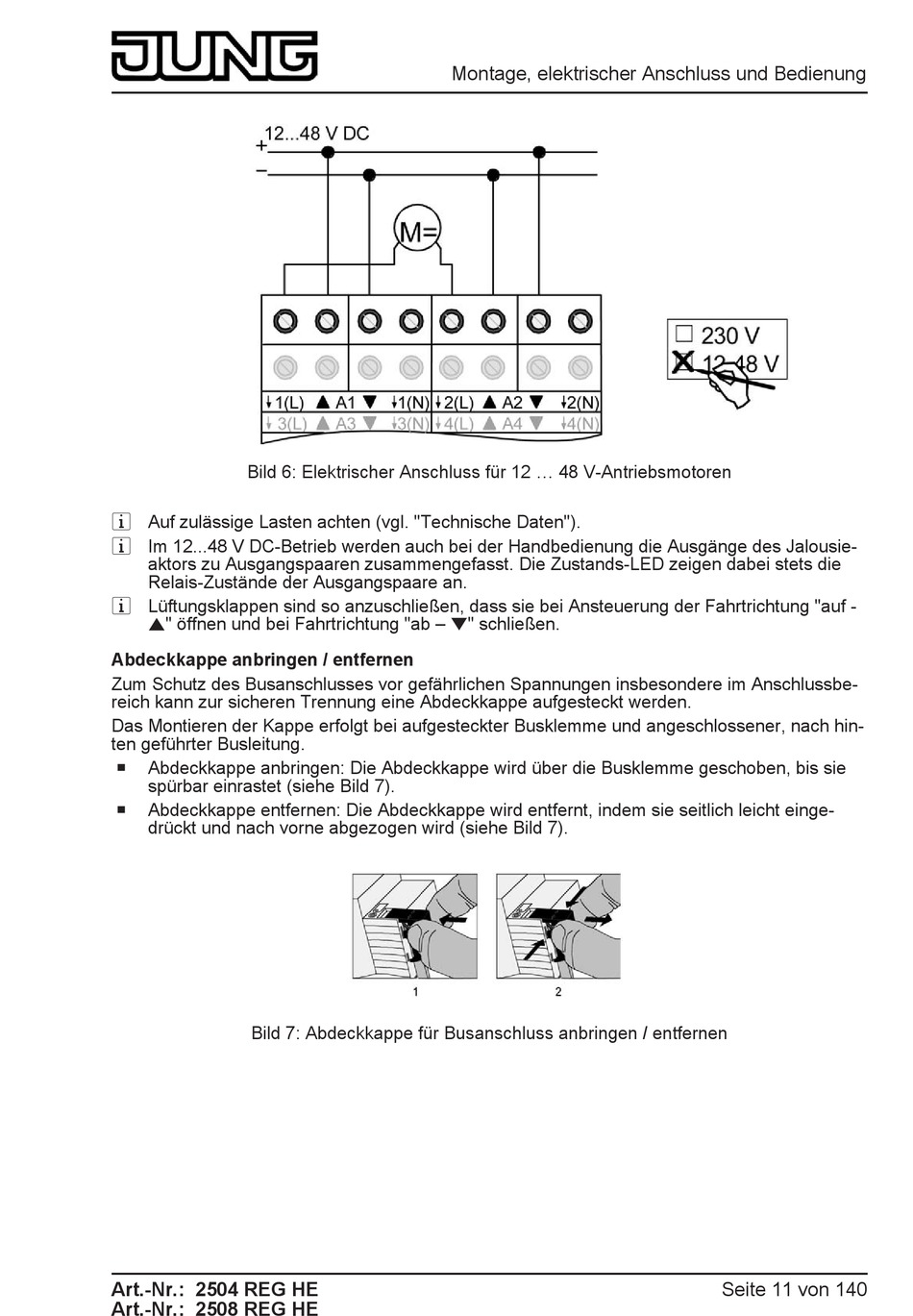

Bild 6: Elektrischer Anschluss für 12 ... 48 V-Antriebsmotoren
i Auf zulässige Lasten achten (vgl. "Technische Daten").
i Im 12...48 V DC-Betrieb werden auch bei der Handbedienung die Ausgänge des Jalousie-
aktors zu Ausgangspaaren zusammengefasst. Die Zustands-LED zeigen dabei stets die
Relais-Zustände der Ausgangspaare an.
i Lüftungsklappen sind so anzuschließen, dass sie bei Ansteuerung der Fahrtrichtung "auf -
n" öffnen und bei Fahrtrichtung "ab – o" schließen.
Abdeckkappe anbringen / entfernen
Zum Schutz des Busanschlusses vor gefährlichen Spannungen insbesondere im Anschlussbe-
reich kann zur sicheren Trennung eine Abdeckkappe aufgesteckt werden.
Das Montieren der Kappe erfolgt bei aufgesteckter Busklemme und angeschlossener, nach hin-
ten geführter Busleitung.
o
Abdeckkappe anbringen: Die Abdeckkappe wird über die Busklemme geschoben, bis sie
spürbar einrastet (siehe Bild 7).
o
Abdeckkappe entfernen: Die Abdeckkappe wird entfernt, indem sie seitlich leicht einge-
drückt und nach vorne abgezogen wird (siehe Bild 7).
Bild 7: Abdeckkappe für Busanschluss anbringen / entfernen
Art.-Nr.: 2504 REG HE
Art.-Nr.: 2508 REG HE
Montage, elektrischer Anschluss und Bedienung
