Legen Sie nun die Fassungshorizontale fest (siehe Abbildung 4-13).
Die Fassungshorizontale orientiert sich zunächst an den im vorherigen Schritt festgelegten Selektionspfeilen.
Korrigieren Sie die Selektionslinie
, indem Sie diese am Übergang zwischen Scheibenvorderfläche und
19
Fassungsrand ausrichten. Beziehen Sie sich dabei auf die obersten Punkte des Übergangs. Diese Punkte
entsprechen dem maximalen oberen Kastenmaß. Bei Bedarf kann hier auch eine alternative Bezugsgröße
gewählt werden, insofern diese beidseits symmetrisch in der Fassung liegt. Die Selektionslinie bewegen Sie,
indem Sie den blauen Punkt am jeweiligen Ende verschieben. Hierfür können Sie auf den entsprechenden Punkt
am Ende der Selektionslinie klicken und diesen bewegen. Zur detaillierten Ansicht können Sie in den Zoom-
Modus nutzen.
19

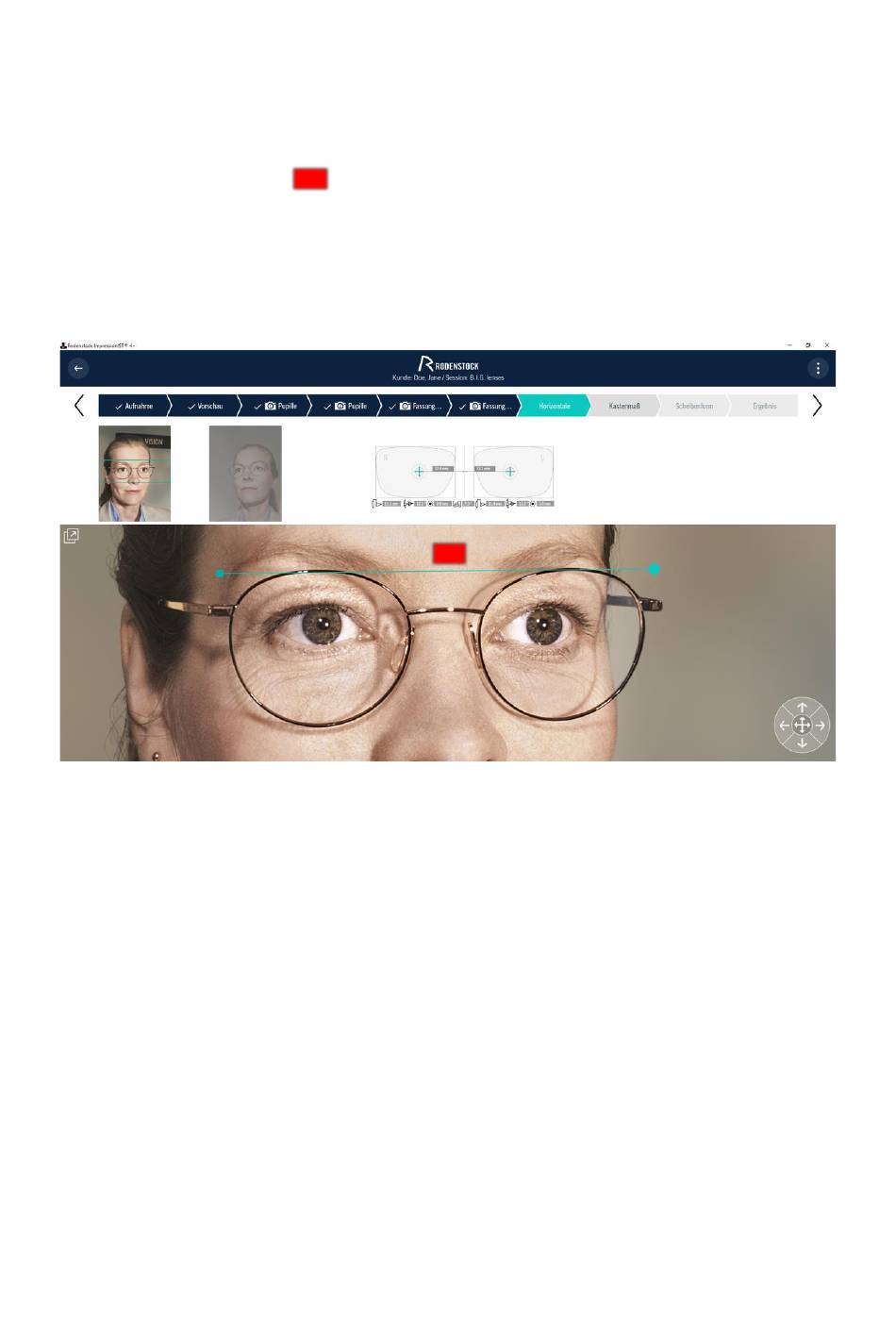

Abbildung 4-13: Fassungshorizontale
27
