Bitte achten Sie darauf, dass die Messeinheit (Kamerasystem) ausschließlich über ein USB 3.0 Port mit der
Kontrolleinheit verbunden ist. Auf Grund der hochauflösenden Bilder ist eine USB 2.0 Schnittstelle nicht für
diese Datenübertragung geeignet.
1
2
3

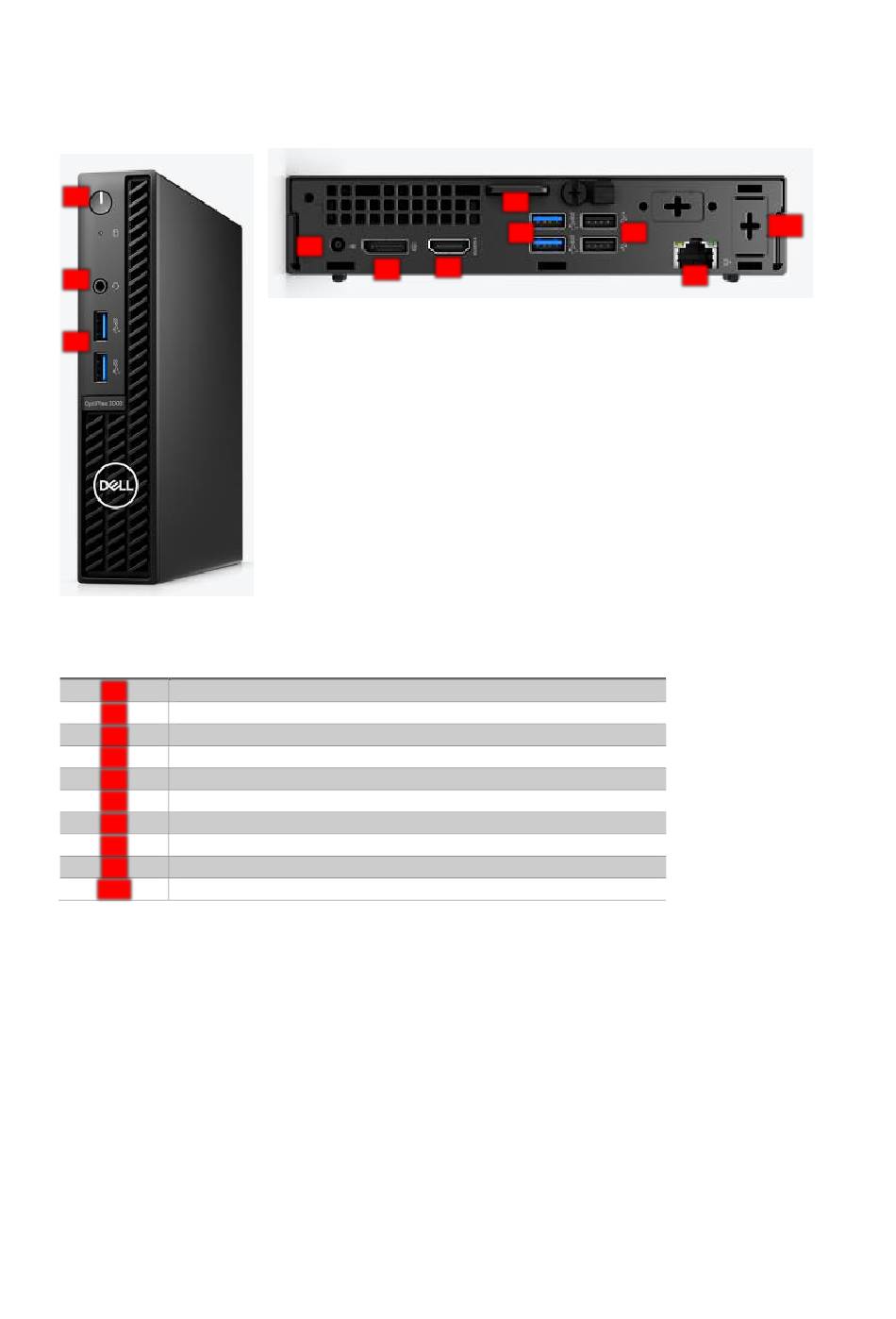

Abbildung 3-4: Ober- & Unterseite
Kontrolleinheit (PC)
Bezeichnung
Power Button*
1
Universelle Audiobuchse
2
USB 3.0 – Anschluss (blau)
3
Netzkabelanschluss
4
HDMI 1.4 – Anschluss
5
DisplayPort 1.4 – Anschluss
6
Kensington-Schloss
7
USB 2.0 – Anschluss (2x)
8
LAN – Anschluss
9
Steckplätze mit Aussparungen für Wireless-Antenne
10
*
Das Gerät bitte ausschließlich mit dem LED-Touch Button Ein- bzw. Ausschalten, der PC startet dann automatisch.
Beachte: Die Abbildung 3-4 zeigt eine beispielhafte Darstellung der Kontrolleinheit. Je nach Verfügbarkeit können
auch Nachfolgegenerationen verwendet werden. Dabei kann die Position der einzelnen Anschlüsse leicht
abweichen.
© Rodenstock GmbH
Stand: September 2023
4
5
6
14
7
3
8
10
9
