Miller XMT 350 CC/CV Auto-Line Betriebsanleitung Seite 44

A complete Parts List is available at www.MillerWelds.com

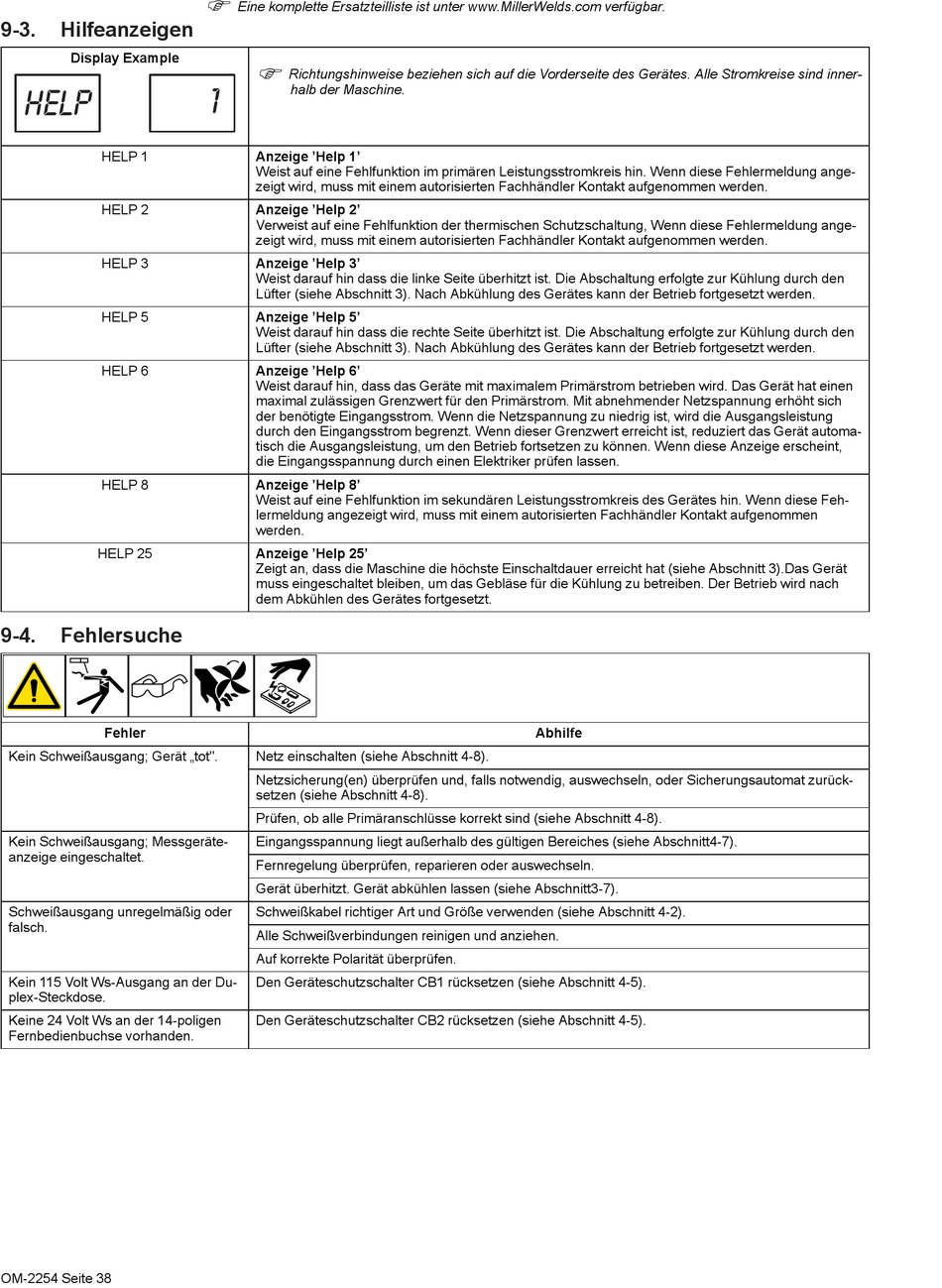

9-3. Hilfeanzeigen
Display Example
HELP
HELP 1
HELP
HELP 2
HELP 3
HELP
HELP 5
HELP 6
HELP
HELP 8
HELP
HELP 25
9-4. Fehlersuche
HELP
Fehler
Kein Schweißausgang; Gerät „tot".
25
HELP
Kein Schweißausgang; Messgeräte-
anzeige eingeschaltet.
Schweißausgang unregelmäßig oder
falsch.
Kein 115 Volt Ws-Ausgang an der Du-
plex-Steckdose.
Keine 24 Volt Ws an der 14-poligen
Fernbedienbuchse vorhanden.
OM-2254 Seite 38
�
Eine komplette Ersatzteilliste ist unter www.MillerWelds.com verfügbar.
�
Richtungshinweise beziehen sich auf die Vorderseite des Gerätes. Alle Stromkreise sind inner-
halb der Maschine.
1
Anzeige 'Help 1'
Weist auf eine Fehlfunktion im primären Leistungsstromkreis hin. Wenn diese Fehlermeldung ange-
zeigt wird, muss mit einem autorisierten Fachhändler Kontakt aufgenommen werden.
2
Anzeige 'Help 2'
Verweist auf eine Fehlfunktion der thermischen Schutzschaltung, Wenn diese Fehlermeldung ange-
zeigt wird, muss mit einem autorisierten Fachhändler Kontakt aufgenommen werden.
Anzeige 'Help 3'
Weist darauf hin dass die linke Seite überhitzt ist. Die Abschaltung erfolgte zur Kühlung durch den
3
Lüfter (siehe Abschnitt 3). Nach Abkühlung des Gerätes kann der Betrieb fortgesetzt werden.
Anzeige 'Help 5'
Weist darauf hin dass die rechte Seite überhitzt ist. Die Abschaltung erfolgte zur Kühlung durch den
Lüfter (siehe Abschnitt 3). Nach Abkühlung des Gerätes kann der Betrieb fortgesetzt werden.
Anzeige 'Help 6'
Weist darauf hin, dass das Geräte mit maximalem Primärstrom betrieben wird. Das Gerät hat einen
5
maximal zulässigen Grenzwert für den Primärstrom. Mit abnehmender Netzspannung erhöht sich
der benötigte Eingangsstrom. Wenn die Netzspannung zu niedrig ist, wird die Ausgangsleistung
durch den Eingangsstrom begrenzt. Wenn dieser Grenzwert erreicht ist, reduziert das Gerät automa-
tisch die Ausgangsleistung, um den Betrieb fortsetzen zu können. Wenn diese Anzeige erscheint,
die Eingangsspannung durch einen Elektriker prüfen lassen.
Anzeige 'Help 8'
6
Weist auf eine Fehlfunktion im sekundären Leistungsstromkreis des Gerätes hin. Wenn diese Feh-
lermeldung angezeigt wird, muss mit einem autorisierten Fachhändler Kontakt aufgenommen
werden.
Anzeige 'Help 25'
Zeigt an, dass die Maschine die höchste Einschaltdauer erreicht hat (siehe Abschnitt 3).Das Gerät
muss eingeschaltet bleiben, um das Gebläse für die Kühlung zu betreiben. Der Betrieb wird nach
dem Abkühlen des Gerätes fortgesetzt.
8
Netz einschalten (siehe Abschnitt 4-8).
Netzsicherung(en) überprüfen und, falls notwendig, auswechseln, oder Sicherungsautomat zurück-
setzen (siehe Abschnitt 4-8).
Prüfen, ob alle Primäranschlüsse korrekt sind (siehe Abschnitt 4-8).
Eingangsspannung liegt außerhalb des gültigen Bereiches (siehe Abschnitt4-7).
Fernregelung überprüfen, reparieren oder auswechseln.
Gerät überhitzt. Gerät abkühlen lassen (siehe Abschnitt3-7).
Schweißkabel richtiger Art und Größe verwenden (siehe Abschnitt 4-2).
Alle Schweißverbindungen reinigen und anziehen.
Auf korrekte Polarität überprüfen.
Den Geräteschutzschalter CB1 rücksetzen (siehe Abschnitt 4-5).
Den Geräteschutzschalter CB2 rücksetzen (siehe Abschnitt 4-5).
Abhilfe
