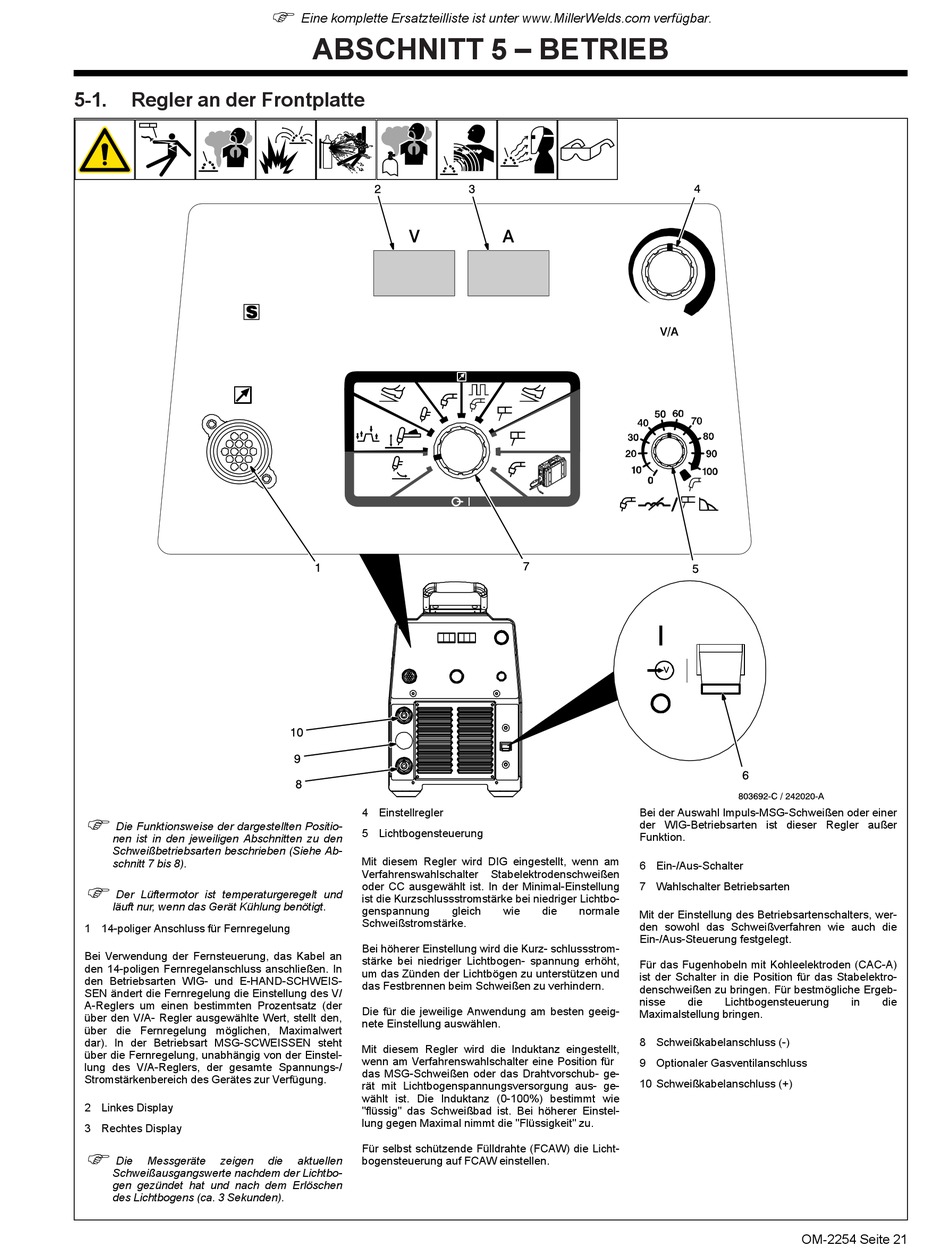

Miller XMT 350 CC/CV Auto-Line Betriebsanleitung Seite 27

5-1. Regler an der Frontplatte
�
Die Funktionsweise der dargestellten Positio-
nen ist in den jeweiligen Abschnitten zu den
Schweißbetriebsarten beschrieben (Siehe Ab-
schnitt 7 bis 8).
�
Der Lüftermotor ist temperaturgeregelt und
läuft nur, wenn das Gerät Kühlung benötigt.
1 14-poliger Anschluss für Fernregelung
Bei Verwendung der Fernsteuerung, das Kabel an
den 14-poligen Fernregelanschluss anschließen. In
den Betriebsarten WIG- und E-HAND-SCHWEIS-
SEN ändert die Fernregelung die Einstellung des V/
A-Reglers um einen bestimmten Prozentsatz (der
über den V/A- Regler ausgewählte Wert, stellt den,
über die Fernregelung möglichen, Maximalwert
dar). In der Betriebsart MSG-SCWEISSEN steht
über die Fernregelung, unabhängig von der Einstel-
lung des V/A-Reglers, der gesamte Spannungs-/
Stromstärkenbereich des Gerätes zur Verfügung.
2 Linkes Display
3 Rechtes Display
�
Die Messgeräte zeigen
Schweißausgangswerte nachdem der Lichtbo-
gen gezündet hat und nach dem Erlöschen
des Lichtbogens (ca. 3 Sekunden).
�
Eine komplette Ersatzteilliste ist unter www.MillerWelds.com verfügbar.
ABSCHNITT 5 – BETRIEB
4 Einstellregler
5 Lichtbogensteuerung
Mit diesem Regler wird DIG eingestellt, wenn am
Verfahrenswahlschalter
oder CC ausgewählt ist. In der Minimal-Einstellung
ist die Kurzschlussstromstärke bei niedriger Lichtbo-
genspannung
Schweißstromstärke.
Bei höherer Einstellung wird die Kurz- schlussstrom-
stärke bei niedriger Lichtbogen- spannung erhöht,
um das Zünden der Lichtbögen zu unterstützen und
das Festbrennen beim Schweißen zu verhindern.
Die für die jeweilige Anwendung am besten geeig-
nete Einstellung auswählen.
Mit diesem Regler wird die Induktanz eingestellt,
wenn am Verfahrenswahlschalter eine Position für
das MSG-Schweißen oder das Drahtvorschub- ge-
rät mit Lichtbogenspannungsversorgung aus- ge-
wählt ist. Die Induktanz (0-100%) bestimmt wie
"flüssig" das Schweißbad ist. Bei höherer Einstel-
lung gegen Maximal nimmt die "Flüssigkeit" zu.
Für selbst schützende Fülldrahte (FCAW) die Licht-
die aktuellen bogensteuerung auf FCAW einstellen.
Stabelektrodenschweißen
gleich wie die normale
Bei der Auswahl Impuls-MSG-Schweißen oder einer
der WIG-Betriebsarten ist dieser Regler außer
Funktion.
6 Ein-/Aus-Schalter
7 Wahlschalter Betriebsarten
Mit der Einstellung des Betriebsartenschalters, wer-
den sowohl das Schweißverfahren wie auch die
Ein-/Aus-Steuerung festgelegt.
Für das Fugenhobeln mit Kohleelektroden (CAC-A)
ist der Schalter in die Position für das Stabelektro-
denschweißen zu bringen. Für bestmögliche Ergeb-
nisse die Lichtbogensteuerung
Maximalstellung bringen.
8 Schweißkabelanschluss (-)
9 Optionaler Gasventilanschluss
10 Schweißkabelanschluss (+)
