12-6. Typical Connection For Remote Control Feeder GMAW-P Process

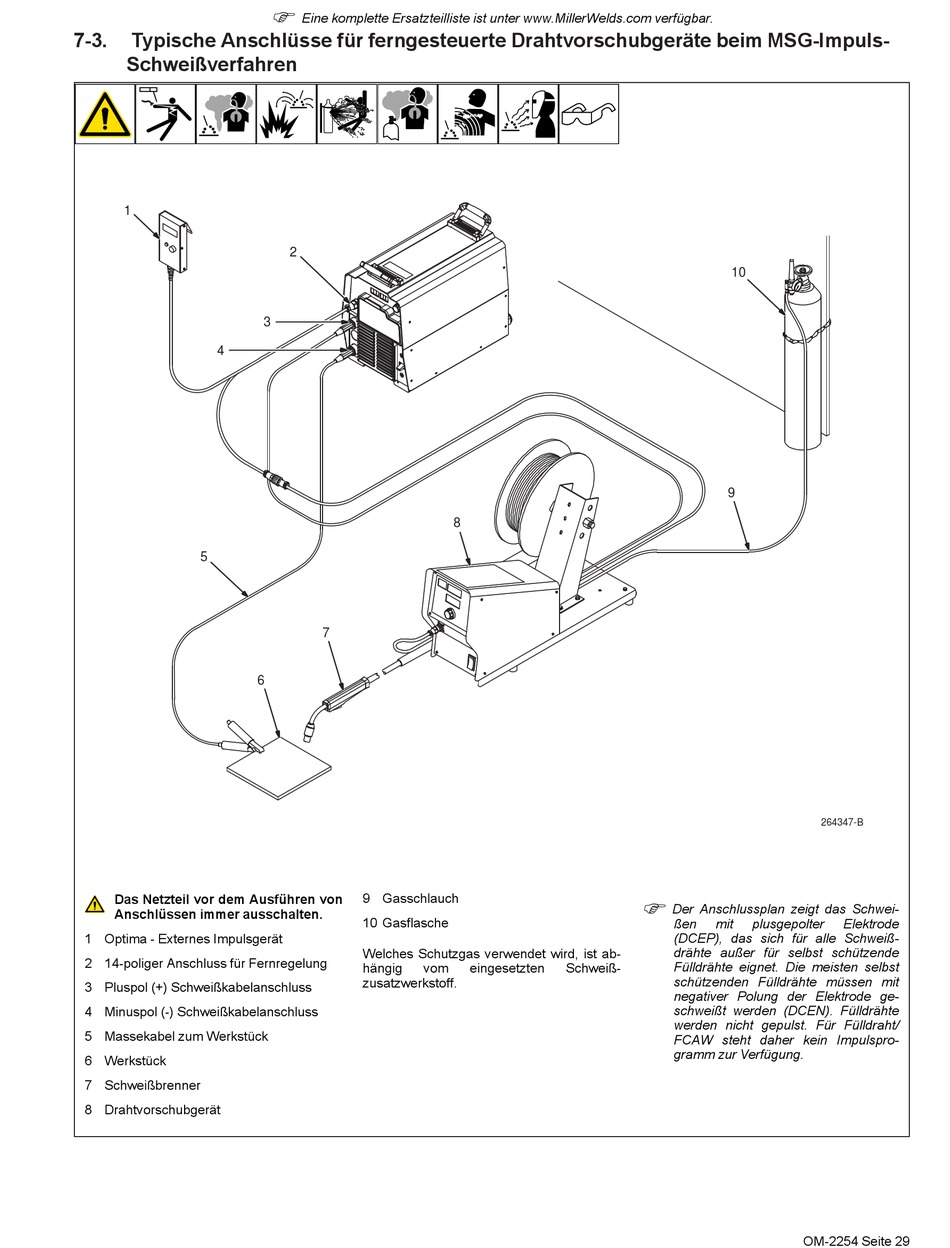

7-3. Typische Anschlüsse für ferngesteuerte Drahtvorschubgeräte beim MSG-Impuls-
Schweißverfahren
1
4
5
Das Netzteil vor dem Ausführen von
Anschlüssen immer ausschalten.
1 Optima - Externes Impulsgerät
2 14-poliger Anschluss für Fernregelung
3 Pluspol (+) Schweißkabelanschluss
4 Minuspol (-) Schweißkabelanschluss
5 Massekabel zum Werkstück
6 Werkstück
7 Schweißbrenner
8 Drahtvorschubgerät
�
Eine komplette Ersatzteilliste ist unter www.MillerWelds.com verfügbar.
2
3
7
6
9 Gasschlauch
10 Gasflasche
Welches Schutzgas verwendet wird, ist ab-
hängig vom
zusatzwerkstoff.
8
eingesetzten Schweiß-
10
9
�
Der Anschlussplan zeigt das Schwei-
ßen mit plusgepolter
(DCEP), das sich für alle Schweiß-
drähte außer für selbst schützende
Fülldrähte eignet. Die meisten selbst
schützenden Fülldrähte müssen mit
negativer Polung der Elektrode ge-
schweißt werden (DCEN). Fülldrähte
werden nicht gepulst. Für Fülldraht/
FCAW steht daher kein Impulspro-
gramm zur Verfügung.
OM-2247 Page 11
OM-2254 Seite 29
264347-B
Elektrode
