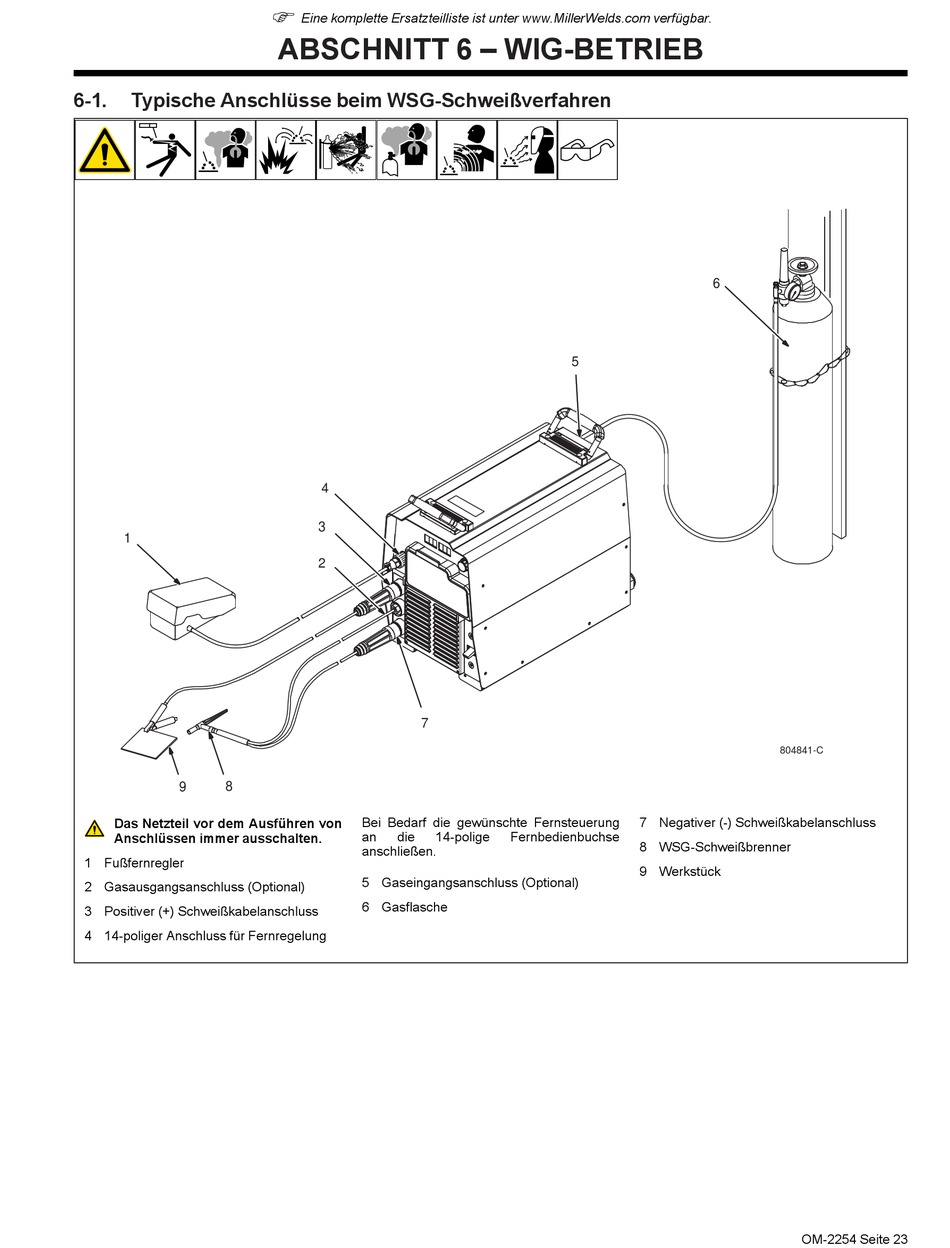

6-1. Typische Anschlüsse beim WSG-Schweißverfahren
1
9 8
Das Netzteil vor dem Ausführen von
Anschlüssen immer ausschalten.
1 Fußfernregler
2 Gasausgangsanschluss (Optional)
3 Positiver (+) Schweißkabelanschluss
4 14-poliger Anschluss für Fernregelung
�
Eine komplette Ersatzteilliste ist unter www.MillerWelds.com verfügbar.
ABSCHNITT 6 – WIG-BETRIEB
4
3
2
7
Bei Bedarf die gewünschte Fernsteuerung
an die 14-polige
anschließen.
5 Gaseingangsanschluss (Optional)
6 Gasflasche
5
7 Negativer (-) Schweißkabelanschluss
Fernbedienbuchse
8 WSG-Schweißbrenner
9 Werkstück
6
804841-C
