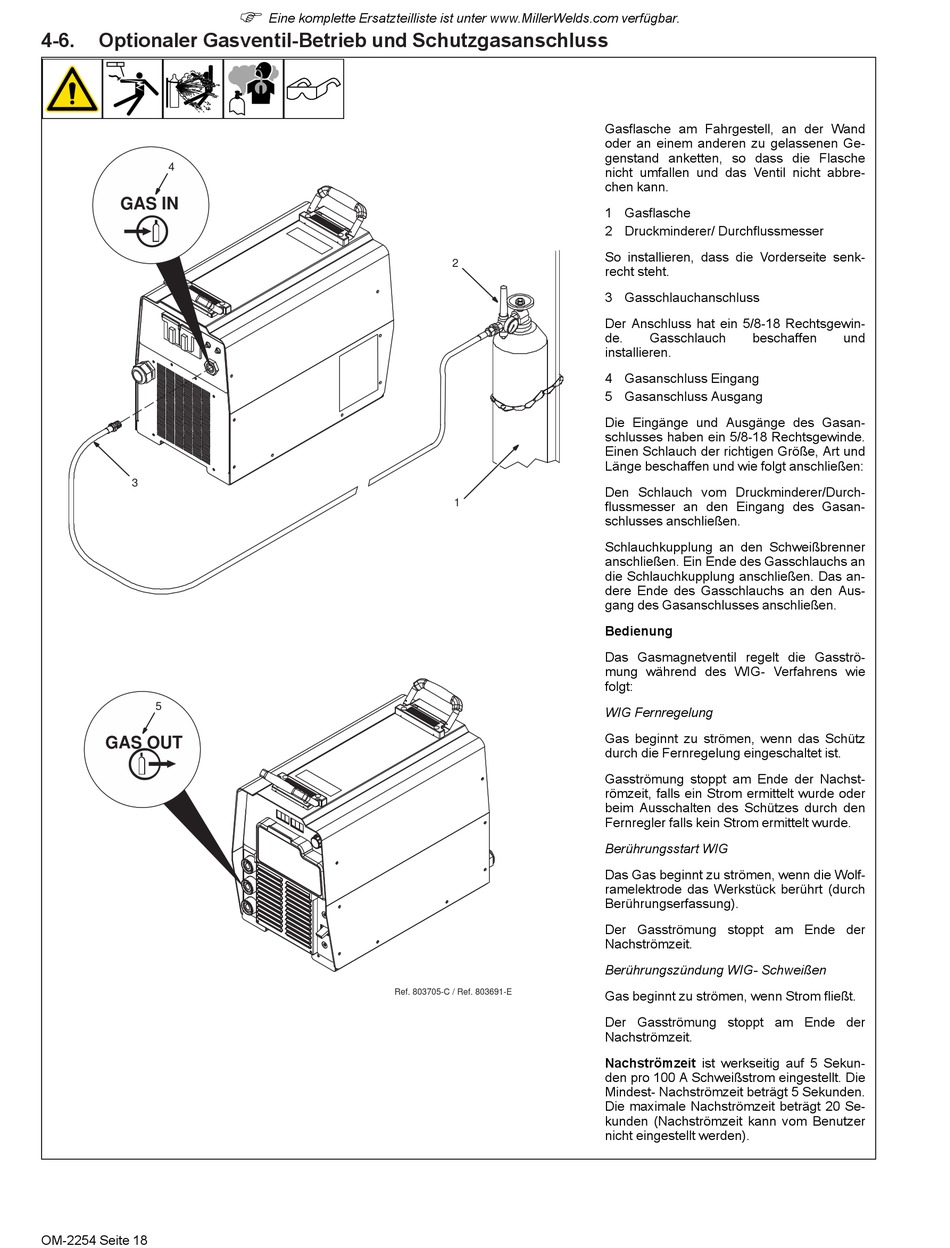

4-6. Optionaler Gasventil-Betrieb und Schutzgasanschluss
12-3. Optional Gas Valve Operation And Shielding Gas Connection
4
GAS IN
3
5
GAS OUT
OM-231242 Page 8
OM-2254 Seite 18
�
Eine komplette Ersatzteilliste ist unter www.MillerWelds.com verfügbar.
A complete Parts List is available at www.MillerWelds.com
Ref. 803705-C / Ref. 803691-E
Gasflasche am Fahrgestell, an der Wand
oder an einem anderen zu gelassenen Ge-
genstand anketten, so dass die Flasche
nicht umfallen und das Ventil nicht abbre-
chen kann.
1 Gasflasche
2 Druckminderer/ Durchflussmesser
So installieren, dass die Vorderseite senk-
2
recht steht.
3 Gasschlauchanschluss
Der Anschluss hat ein 5/8-18 Rechtsgewin-
de.
installieren.
4 Gasanschluss Eingang
5 Gasanschluss Ausgang
Die Eingänge und Ausgänge des Gasan-
schlusses haben ein 5/8-18 Rechtsgewinde.
Einen Schlauch der richtigen Größe, Art und
Länge beschaffen und wie folgt anschließen:
Den Schlauch vom Druckminderer/Durch-
1
flussmesser an den Eingang des Gasan-
schlusses anschließen.
Schlauchkupplung an den Schweißbrenner
anschließen. Ein Ende des Gasschlauchs an
die Schlauchkupplung anschließen. Das an-
dere Ende des Gasschlauchs an den Aus-
gang des Gasanschlusses anschließen.
Bedienung
Das Gasmagnetventil regelt die Gasströ-
mung während des WIG- Verfahrens wie
folgt:
WIG Fernregelung
Gas beginnt zu strömen, wenn das Schütz
durch die Fernregelung eingeschaltet ist.
Gasströmung stoppt am Ende der Nachst-
römzeit, falls ein Strom ermittelt wurde oder
beim Ausschalten des Schützes durch den
Fernregler falls kein Strom ermittelt wurde.
Berührungsstart WIG
Das Gas beginnt zu strömen, wenn die Wolf-
ramelektrode das Werkstück berührt (durch
Berührungserfassung).
Der Gasströmung stoppt am Ende der
Nachströmzeit.
Berührungszündung WIG- Schweißen
Gas beginnt zu strömen, wenn Strom fließt.
Der Gasströmung stoppt am Ende der
Nachströmzeit.
Nachströmzeit ist werkseitig auf 5 Sekun-
den pro 100 A Schweißstrom eingestellt. Die
Mindest- Nachströmzeit beträgt 5 Sekunden.
Die maximale Nachströmzeit beträgt 20 Se-
kunden (Nachströmzeit kann vom Benutzer
nicht eingestellt werden).
Gasschlauch beschaffen und
