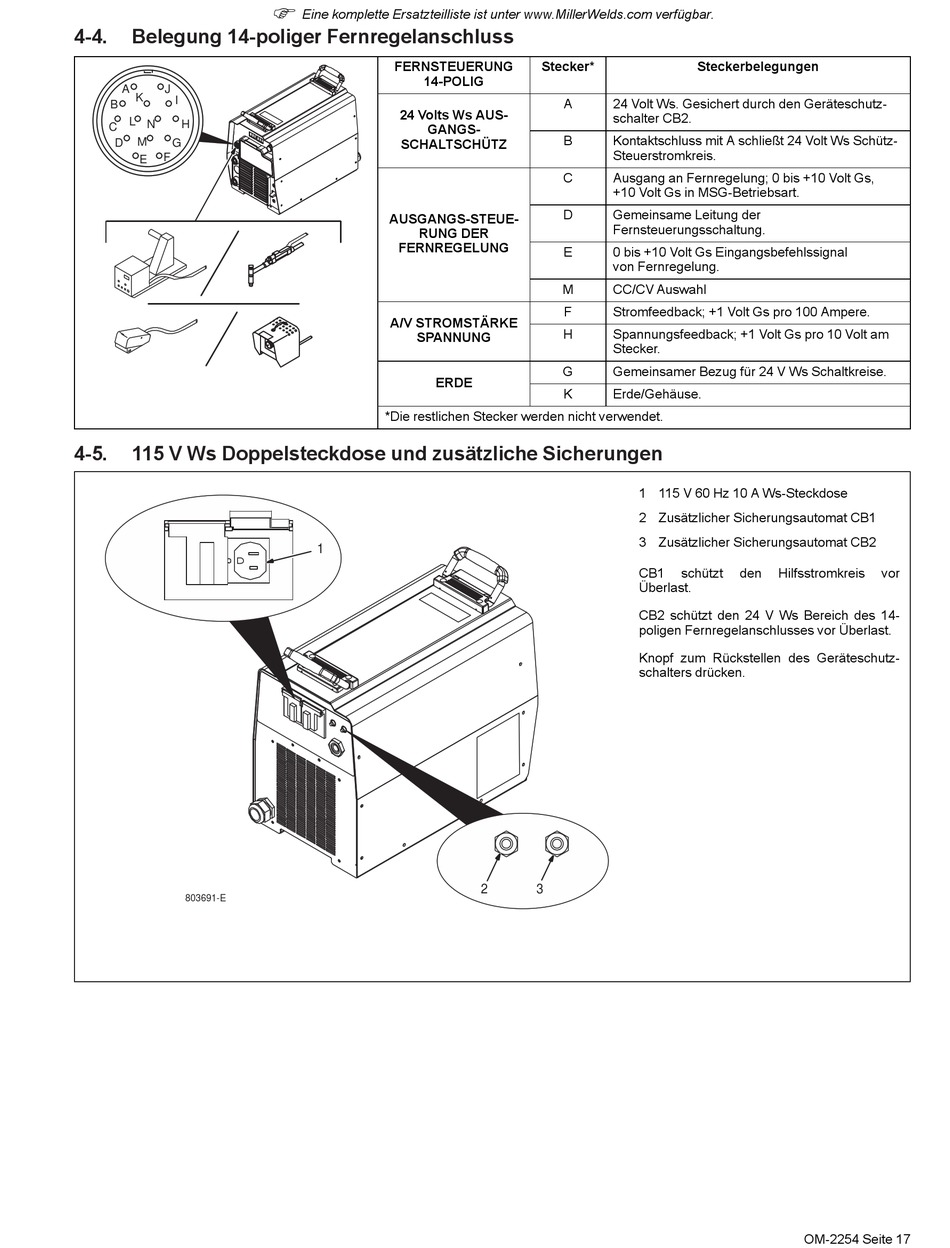

4-4.
Belegung 14-poliger Fernregelanschluss
12-1. Remote 14 Receptacle Information
A
J
K
I
B
C L N
H
M
D
G
F
E
4-5.
115 V Ws Doppelsteckdose und zusätzliche Sicherungen
12-2. Optional 115 Volts AC Duplex Receptacle And Supplementary Protectors
OM-231242 Page 6
803691-E
2
Eine komplette Ersatzteilliste ist unter www.MillerWelds.com verfügbar.
FERNSTEUERUNG
14-POLIG
24 Volts Ws AUS-
GANGS-
SCHALTSCHÜTZ
AUSGANGS-STEUE-
RUNG DER
FERNREGELUNG
A/V STROMSTÄRKE
SPANNUNG
ERDE
*Die restlichen Stecker werden nicht verwendet.
A complete Parts List is available at www.MillerWelds.com
1
Ref. 804 772 B
Stecker*
A
24 Volt Ws. Gesichert durch den Geräteschutz-
schalter CB2.
B
Kontaktschluss mit A schließt 24 Volt Ws Schütz-
Steuerstromkreis.
C
Ausgang an Fernregelung; 0 bis +10 Volt Gs,
+10 Volt Gs in MSG-Betriebsart.
D
Gemeinsame Leitung der
Fernsteuerungsschaltung.
E
0 bis +10 Volt Gs Eingangsbefehlssignal
von Fernregelung.
M
CC/CV Auswahl
F
Stromfeedback; +1 Volt Gs pro 100 Ampere.
H
Spannungsfeedback; +1 Volt Gs pro 10 Volt am
Stecker.
G
Gemeinsamer Bezug für 24 V Ws Schaltkreise.
K
Erde/Gehäuse.
1 115 V 60 Hz 10 A Ws-Steckdose
2 Zusätzlicher Sicherungsautomat CB1
3 Zusätzlicher Sicherungsautomat CB2
CB1
Überlast.
CB2 schützt den 24 V Ws Bereich des 14-
poligen Fernregelanschlusses vor Überlast.
Knopf zum Rückstellen des Geräteschutz-
schalters drücken.
2
3
Steckerbelegungen
schützt
den
Hilfsstromkreis
OM-2254 Seite 17
vor
