Miller XMT 350 CC/CV Auto-Line Betriebsanleitung Seite 30

12-2. Scratch Start TIG Welding Mode - GTAW Process

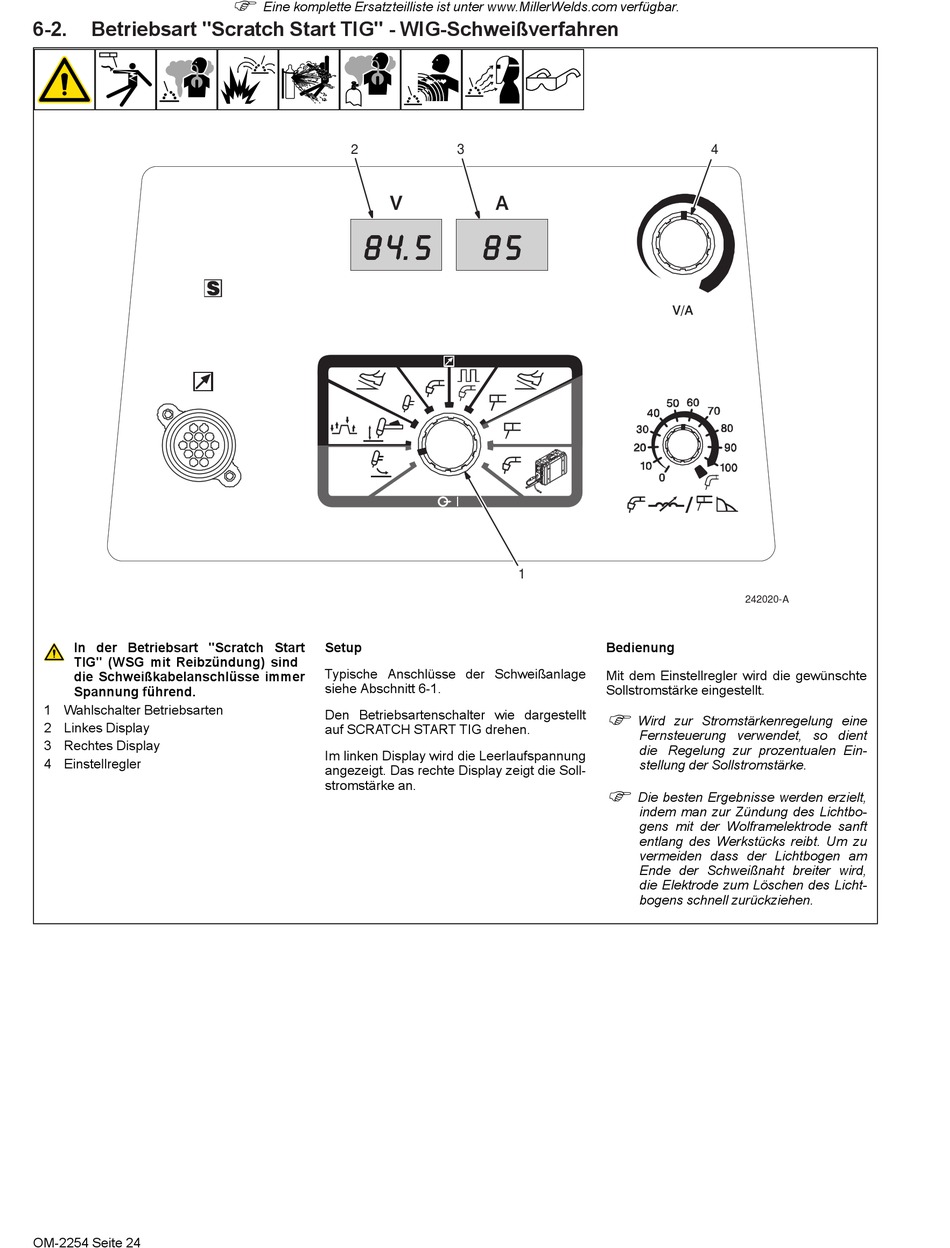

6-2. Betriebsart "Scratch Start TIG" - WIG-Schweißverfahren
In der Betriebsart "Scratch Start
TIG" (WSG mit Reibzündung) sind
die Schweißkabelanschlüsse immer
Spannung führend.
1 Wahlschalter Betriebsarten
2 Linkes Display
3 Rechtes Display
4 Einstellregler
OM-2254 Page 6
OM-2254 Seite 24
�
Eine komplette Ersatzteilliste ist unter www.MillerWelds.com verfügbar.
2
Setup
Typische Anschlüsse der Schweißanlage
siehe Abschnitt 6-1.
Den Betriebsartenschalter wie dargestellt
auf SCRATCH START TIG drehen.
Im linken Display wird die Leerlaufspannung
angezeigt. Das rechte Display zeigt die Soll-
stromstärke an.
3
1
Bedienung
Mit dem Einstellregler wird die gewünschte
Sollstromstärke eingestellt.
�
Wird zur Stromstärkenregelung eine
Fernsteuerung verwendet, so dient
die Regelung zur prozentualen Ein-
stellung der Sollstromstärke.
�
Die besten Ergebnisse werden erzielt,
indem man zur Zündung des Lichtbo-
gens mit der Wolframelektrode sanft
entlang des Werkstücks reibt. Um zu
vermeiden dass der Lichtbogen am
Ende der Schweißnaht breiter wird,
die Elektrode zum Löschen des Licht-
bogens schnell zurückziehen.
4
242020-A
