Miller XMT 350 CC/CV Auto-Line Betriebsanleitung Seite 37

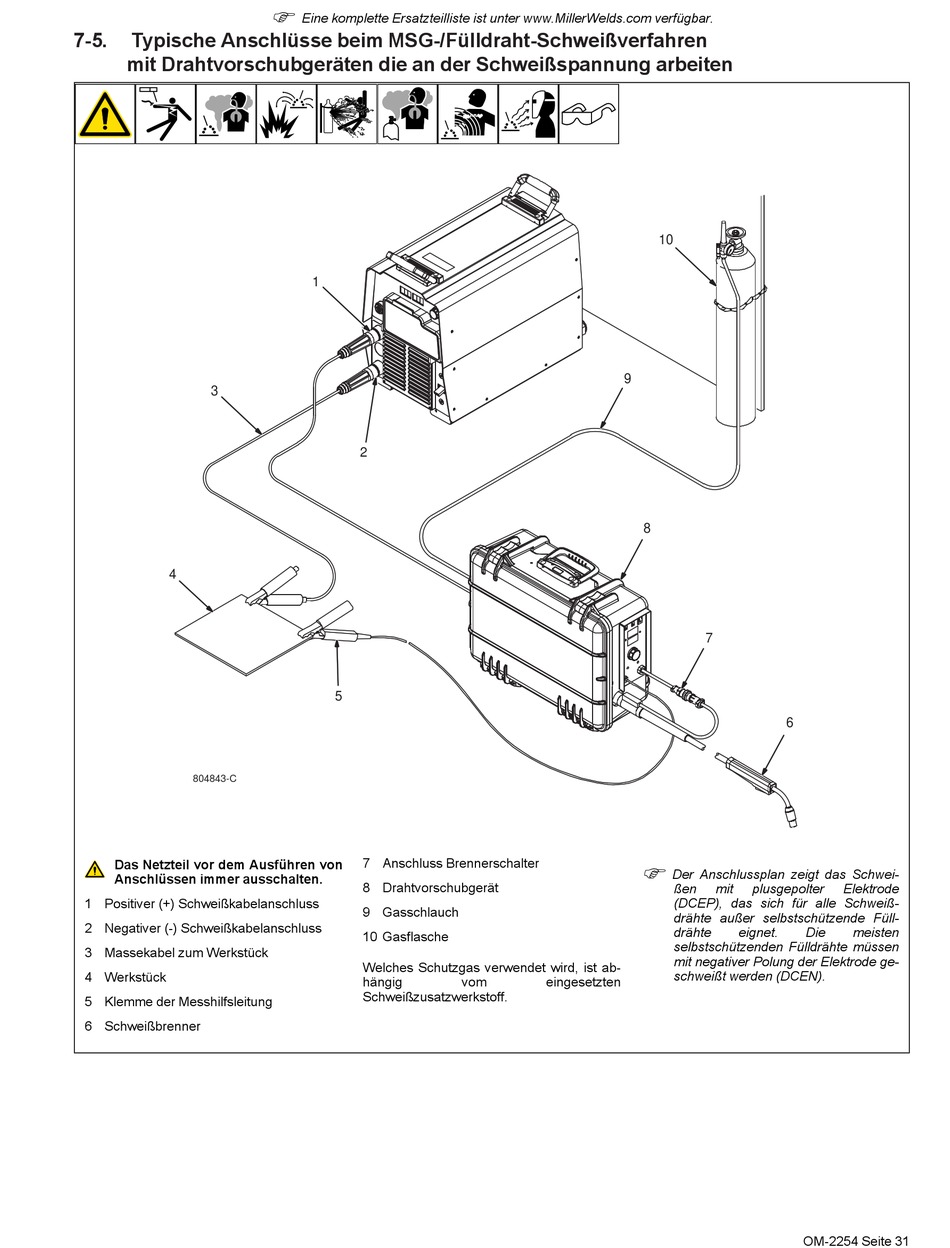

7-5. Typische Anschlüsse beim MSG-/Fülldraht-Schweißverfahren
mit Drahtvorschubgeräten die an der Schweißspannung arbeiten
3
4
804843-C
Das Netzteil vor dem Ausführen von
Anschlüssen immer ausschalten.
1 Positiver (+) Schweißkabelanschluss
2 Negativer (-) Schweißkabelanschluss
3 Massekabel zum Werkstück
4 Werkstück
5 Klemme der Messhilfsleitung
6 Schweißbrenner
�
Eine komplette Ersatzteilliste ist unter www.MillerWelds.com verfügbar.
1
2
5
7 Anschluss Brennerschalter
8 Drahtvorschubgerät
9 Gasschlauch
10 Gasflasche
Welches Schutzgas verwendet wird, ist ab-
hängig
Schweißzusatzwerkstoff.
9
�
vom eingesetzten
10
8
7
6
Der Anschlussplan zeigt das Schwei-
ßen mit plusgepolter
(DCEP), das sich für alle Schweiß-
OM-231242 Page 23
drähte außer selbstschützende Füll-
drähte eignet. Die
selbstschützenden Fülldrähte müssen
mit negativer Polung der Elektrode ge-
schweißt werden (DCEN).
OM-2254 Seite 31
Elektrode
meisten
