Scheppach BTS800Vario Originalbetriebsanleitung Seite 118

Popis sadržaja
1 Uvod................................................................... 118
2 Opis proizvoda (sl. 1-28) .................................... 118
3 Opseg isporuke (sl. 2) ........................................ 119
4 Namjenska uporaba ........................................... 119
5 Sigurnosne napomene ....................................... 119
6 Tehnički podatci ................................................. 121
7 Raspakiravanje .................................................. 122
8 Montaža ............................................................. 122
9 Prije stavljanja u pogon ...................................... 122
10 Stavljanje u pogon.............................................. 123
11 Napomene za rad............................................... 123
12 Priključivanje na električnu mrežu...................... 124
13 Transport............................................................ 125
14 Održavanje i čišćenje ......................................... 125
15 Skladištenje........................................................ 125
16 Popravak i naručivanje rezervnih dijelova.......... 125
17 Zbrinjavanje i recikliranje.................................... 126
18 Otklanjanje neispravnosti ................................... 126
19 EU izjava o sukladnosti ...................................... 127
20 Povećani crtež.................................................... 195

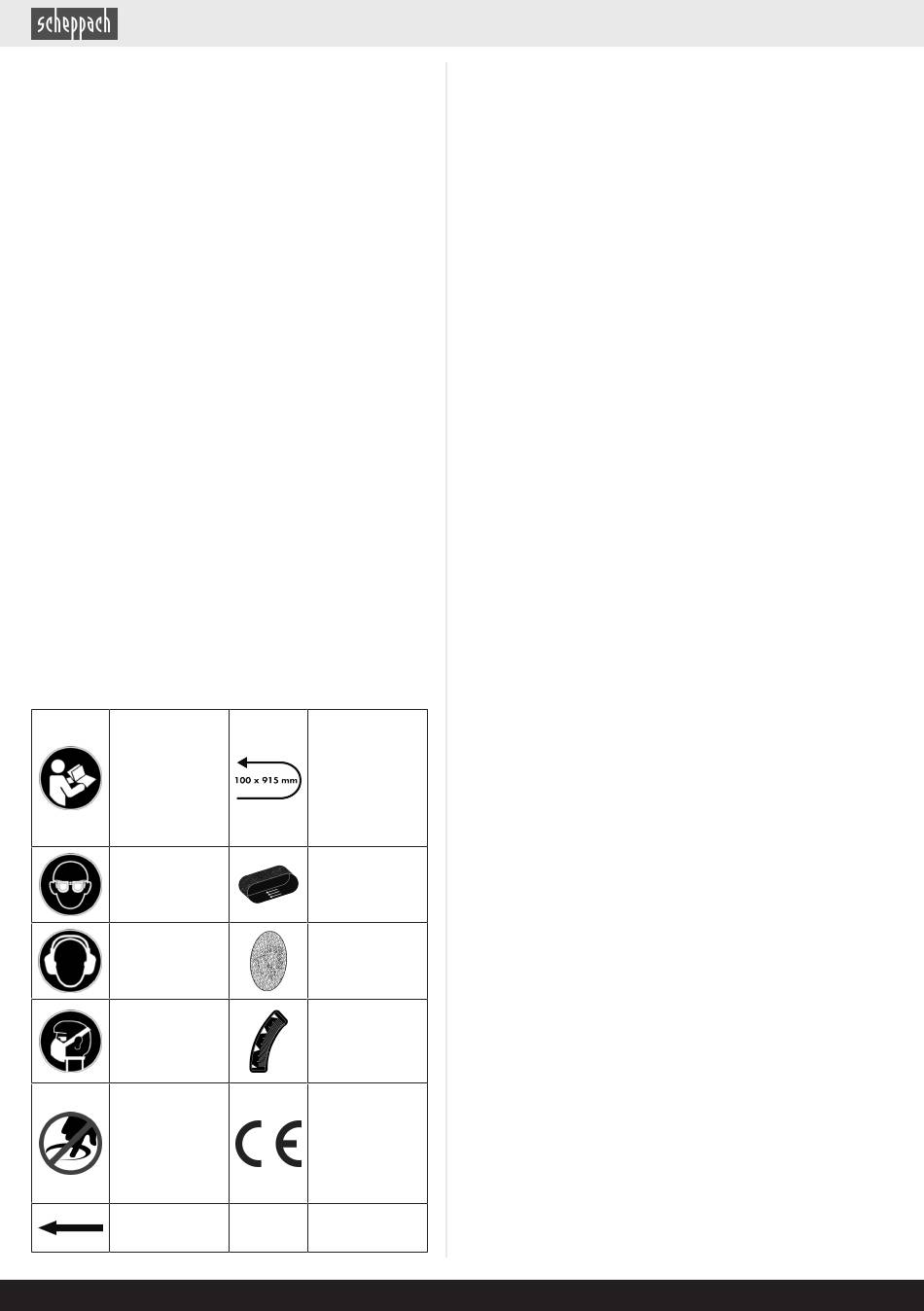

Objašnjenje simbola na proizvodu
Svrha je simbola u ovom priručniku skrenuti vašu pozor-
nost na moguće rizike. Sigurnosne simbole i objašnjenja
uz njih valja pomno proučiti. Sama upozorenja ne otkla-
njaju rizike i ne mogu zamijeniti ispravne mjere za sprje-
čavanje nesreća.
Prije stavljanja
u pogon proči-
tajte i poštujte
priručnik za ru-
kovanje i sigur-
nosne napo-
mene!
Nosite zaštitne
naočale.
Nosite štitnik
sluha.
U prašnjavim
uvjetima nosite
štitnik za disa-
nje!
UPOZORE-
NJE! Opasnost
od ozljeda! Ne
posežite u po-
krenut brusni
disk!
Smjer kretanja
brusnog diska
118 | HR
1
Proizvođač:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Poštovani kupci
Želimo vam mnogo zadovoljstva i uspjeha prilikom rada s
novim proizvodom.
Napomena:
Prema važećem njemačkom Zakonu o odgovornosti za
proizvode, proizvođač ovog proizvoda ne odgovara za
štete koje nastanu na ovom proizvodu ili koje ovaj proi-
zvod uzrokuje:
• neispravnog rukovanja
• Nepridržavanje priručnika za uporabu
• popravaka koje obave drugi, neovlašteni stručnjaci
• ugradnje i zamjene neoriginalnih rezervnih dijelova
• nenamjenske uporabe.
• kvarova električnog sustava zbog nepridržavanja pro-
Vodite računa o sljedećem:
Priručnik za uporabu sastavni je dio ovog proizvoda.
On sadržava važne napomene za siguran, propisan i eko-
nomičan rad s proizvodom te za izbjegavanje opasnosti,
smanjivanje troškova popravaka i prekida rada te poveća-
vanje pouzdanosti i vijeka trajanja proizvoda. Osim sigur-
nosnih propisa iz ovog priručnika za uporabu svakako se
pridržavajte i nacionalnih propisa koji se odnose na rad
ovog proizvoda.
Prije uporabe proizvoda upoznajte se sa svim napomena-
ma za rukovanje i sigurnosnim napomenama. Rabite proi-
zvod samo prema opisu i za navedena područja primjene.
Smjer kreta-
Sačuvajte priručnik za uporabu, a u slučaju predaje proi-
nja / veličina
zvoda drugoj osobi, svakako predajte i sve dokumente.
brusne trake
2
1.
Veličina i brzi-
2.
na brusne tra-
3.
ke
3a.
4.
4a.
Veličina bru-
4b.
snog diska
4c.
5.
6.
Kutna ljestvica
7.
za namještanje
7a.
stola
8.
9.
10.
Proizvod udo-
11.
voljava važe-
12.
ćim europskim
12a.
direktivama.
13.
14.
15.
15a.
16.
www.scheppach.com
Uvod
pisa i odredaba o električnoj energiji VDE 0100, DIN
57113 / VDE0113.
Opis proizvoda (sl. 1-28)
Nazubljeni vijak za namještanje brusne trake
Zatezač brusne trake
Brusni tanjur
Brusni papir brusnog tanjura P80 (predmontiran)
Kontrolna ploča
Sklopka za uključivanje/isključivanje
Regulator brzine
Zaslon
Poprečni graničnik
Stol za brušenje
Vijak za fiksiranje stola za brušenje
Podložna pločica
Usisni nastavak
Temeljna ploča
Pričvrsni provrt
Imbus vijak
Pokrov zupčastog remena
Pričvrsni vijci
Brusna traka P80 (predmontirana)
Graničnik
Imbus vijak
Podložna pločica
Matice
