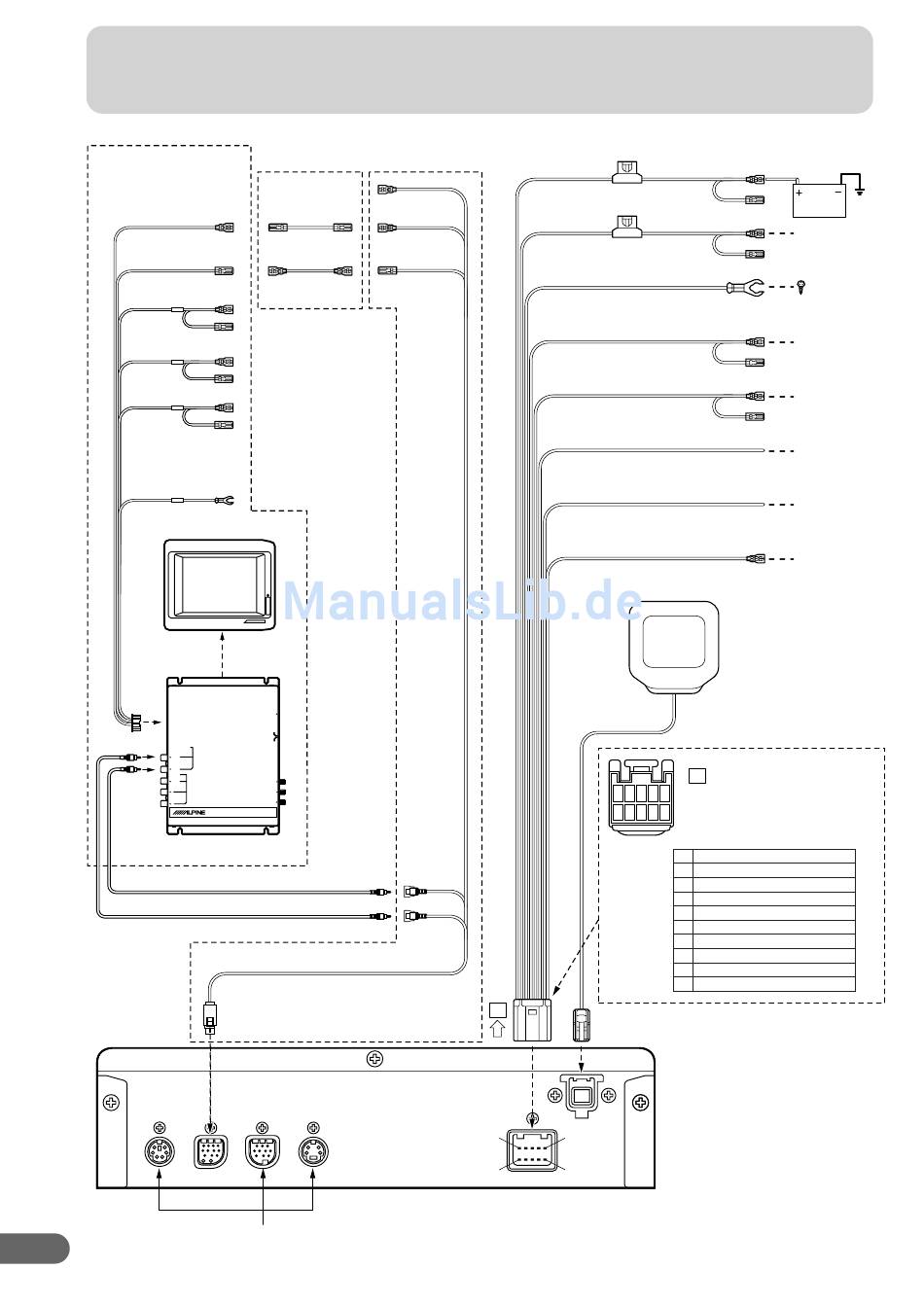

3-4. NVE-N077P-Anschlußdiagramm mit
TME-M006SP/TME-M005P
Gelb/Rot
(Anzeigesteuerungseingang)
Weiß/Braun
(Fernbedienungsausgang)
Gelb/Blau
(Parkbremseneingang)
Weiß/Blau
(Dimmereingang)
Rot
(Zündung)
Schwarz
(Masse)
LCD COLOR MONITOR
POWER SUPPLY
NAVIGATION IN
VIDEO
AUDIO
AUX IN
VIDEO
L
AUDIO
R
LCD COLOR MONITOR
TME-M006SP/TME-M005P
MIC/SW
TO DISP.
Anschlüsse zur Systemerweiterung
10
(Weiß/Grün)
Nicht
angeschlossen
(Gelb/Rot)
(Gelb/Rot)
(Weiß/Braun)
(Weiß/Braun)
Verlängerungskabel
(mitgeliefert)
POWER
TME-M006SP
DISPLAY OUTPUT
ATTENUATOR
HIGH
LOW
COLOR
TINT
BRIGHT
TME-M006SP/TME-M005P
(Weiß)
(Gelb)
Gesondert erhältliches
Cinchkabel KCE-030N an
13poligen DIN-Adapter
EX-1
EX-2
Dimmereingang (Beleuchtung) (+) (Weiß/Blau)
Parkbremse (Gelb/Blau)
Rückwärtsgang (+) (Orange/Weiß)
An VSS anschließen (digital oder analog 0 V - 3 V)
Stummschalten (Pink/Himmelblau)
(Weiß)
(Gelb)
A
POWER
GPS ANT.
5
1
10
6
Batterieleitung (Gelb)
(5A)
Acc (Zündung)
(5A)
Masse (Schwarz)
Geschwindigkeitssensor (Grün/Weiß)*
GPS-Antenne (mitgeliefert)
Stiftbelegung des
A
1 2 3 4 5
Stromanschlusses
6 7 8 9 10
Masse (Schwarz)
1
2
Acc (Zündung) (Rot)
3
Stummschalten (Pink/Himmelblau)
4
Öffnen
5
Öffnen
6
Batterie (Gelb)
7
Dimmereingang (Beleuchtung) (Weiß/Blau)
8
Geschwindigkeitssensor (Grün/Weiß)
Parkbremse (Gelb/Blau)
9
10
Rückwärtsgang (Orange/Weiß)
* Wenn die
Geschwindigkeitsimpulsleitung
nicht korrekt angeschlossen
wird, können wichtige
Sicherheitsfunktionen des
Fahrzeugs versagen (z. B.
Bremsen oder Airbags). Dies
kann zu Unfällen oder
Todesfällen führen. Es
empfiehlt sich daher
dringend, die Installation von
einem geschulten,
autorisierten Alpine-Händler
durchführen zu lassen.
BATTERIE
an die
Stromversorgungs-
leitung für
Zubehörgeräte
Mit Schraube an
Metallteil der
Karosserie
anschließen.
an die Beleuch-
tungssignalleitung
an die Park-
bremsensignalleitung
an
Rückfahrscheinwerfer
(+12-V-Signal)
an die
Geschwindigkeits-
impulsleitung des
Fahrzeugs
Zum Anschließen
an ein Gerät mit IN-
INT-Funktions-
ausgang (–) für
Tonstummschaltung
