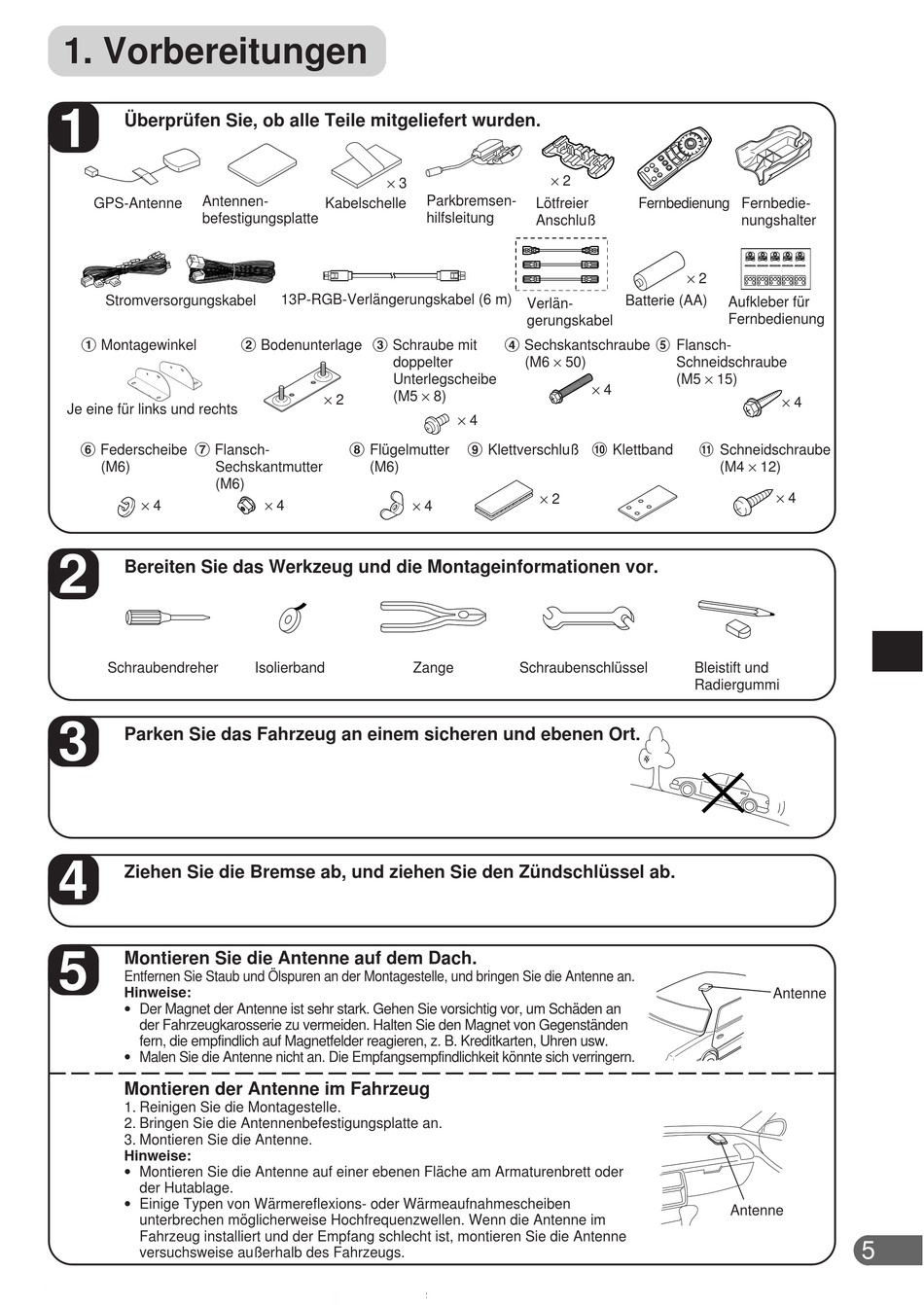

1. Vorbereitungen
1
Überprüfen Sie, ob alle Teile mitgeliefert wurden.
Antennen-
GPS-Antenne
befestigungsplatte
Stromversorgungskabel
1 Montagewinkel
Je eine für links und rechts
6 Federscheibe
7 Flansch-
(M6)
Sechskantmutter
(M6)
× 4
2
Bereiten Sie das Werkzeug und die Montageinformationen vor.
Schraubendreher
3
Parken Sie das Fahrzeug an einem sicheren und ebenen Ort.
4
Ziehen Sie die Bremse ab, und ziehen Sie den Zündschlüssel ab.
5
Montieren Sie die Antenne auf dem Dach.
Entfernen Sie Staub und Ölspuren an der Montagestelle, und bringen Sie die Antenne an.
Hinweise:
• Der Magnet der Antenne ist sehr stark. Gehen Sie vorsichtig vor, um Schäden an
der Fahrzeugkarosserie zu vermeiden. Halten Sie den Magnet von Gegenständen
fern, die empfindlich auf Magnetfelder reagieren, z. B. Kreditkarten, Uhren usw.
• Malen Sie die Antenne nicht an. Die Empfangsempfindlichkeit könnte sich verringern.
Montieren der Antenne im Fahrzeug
1. Reinigen Sie die Montagestelle.
2. Bringen Sie die Antennenbefestigungsplatte an.
3. Montieren Sie die Antenne.
Hinweise:
• Montieren Sie die Antenne auf einer ebenen Fläche am Armaturenbrett oder
der Hutablage.
• Einige Typen von Wärmereflexions- oder Wärmeaufnahmescheiben
unterbrechen möglicherweise Hochfrequenzwellen. Wenn die Antenne im
Fahrzeug installiert und der Empfang schlecht ist, montieren Sie die Antenne
versuchsweise außerhalb des Fahrzeugs.
× 3
Kabelschelle
13P-RGB-Verlängerungskabel (6 m)
2 Bodenunterlage
3 Schraube mit
doppelter
Unterlegscheibe
(M5 × 8)
× 2
8 Flügelmutter
(M6)
× 4
× 4
Isolierband
Zange
× 2
Parkbremsen-
Lötfreier
hilfsleitung
Anschluß
Verlän-
gerungskabel
4 Sechskantschraube
(M6 × 50)
× 4
× 4
9 Klettverschluß
! Klettband
× 2
Schraubenschlüssel
Fernbedienung
Fernbedie-
nungshalter
EING.
EING.
EING.
EING.
EING.
ROUTE
POS.
ZIEL
ROUTE
POS.
ZIEL
ROUTE
POS.
ZIEL
ROUTE
POS.
ZIEL
ROUTE
POS.
× 2
UNGEB.
ZOOM
UNGEB.
ZOOM
UNGEB.
ZOOM
UNGEB.
ZOOM
UNGEB.
EIN
AUS
EIN
AUS
EIN
AUS
EIN
AUS
EIN
Batterie (AA)
Aufkleber für
Fernbedienung
5 Flansch-
Schneidschraube
(M5 × 15)
× 4
" Schneidschraube
(M4 × 12)
× 4
Bleistift und
Radiergummi
Antenne
Antenne
ZIEL
ZOOM
AUS
5
