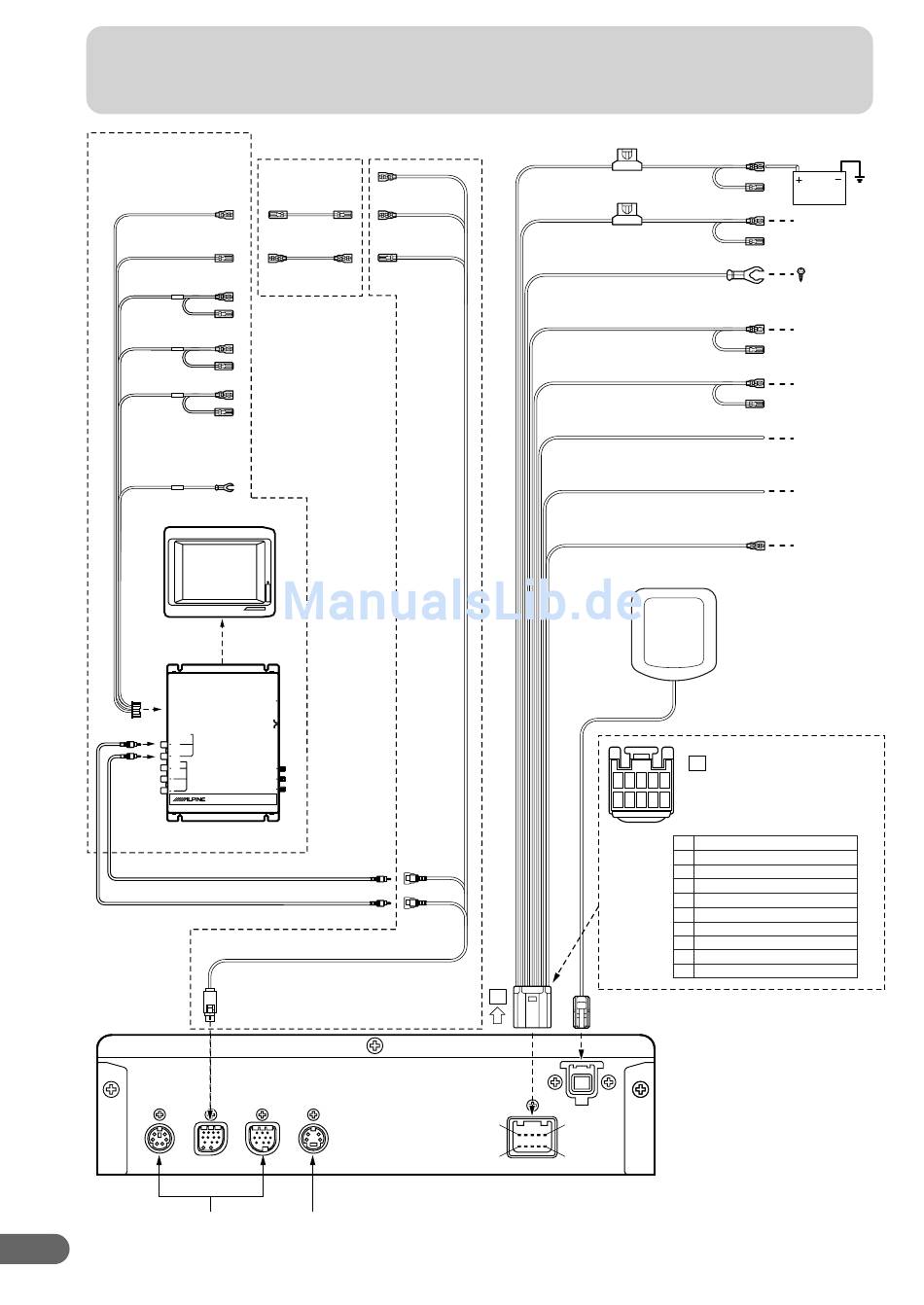

3-4. NVE-N077PS-Anschlußdiagramm mit
TME-M006SP/TME-M005P
Gelb/Rot
(Anzeigesteuerungseingang)
Weiß/Braun
(Fernbedienungsausgang)
Gelb/Blau
(Parkbremseneingang)
Weiß/Blau
(Dimmereingang)
Rot
(Zündung)
Schwarz
(Masse)
LCD COLOR MONITOR
POWER SUPPLY
NAVIGATION IN
VIDEO
AUDIO
AUX IN
VIDEO
L
AUDIO
R
LCD COLOR MONITOR
MIC/SW TO DISP.
Anschlüsse zur
Systemerweiterung
10
(Weiß/Grün)
Nicht
angeschlossen
(Gelb/Rot)
(Gelb/Rot)
(Weiß/Braun) (Weiß/Braun)
Verlängerungskabel
(mitgeliefert)
POWER
TME-M006SP
DISPLAY OUTPUT
ATTENUATOR
HIGH
LOW
COLOR
TINT
BRIGHT
TME-M006SP/TME-M005P
(Weiß)
(Gelb)
Gesondert erhältliches
Cinchkabel KCE-030N an
13poligen DIN-Adapter
EX-1 EX-2
an RDS-TMC-Receiver (OPTIONAL)
HINWEIS:
Zum Anschließen eines RDS-TMC-Receivers von Alpine
wenden Sie sich bitte an Ihren Alpine-Händler.
Dimmereingang (Beleuchtung) (+) (Weiß/Blau)
Parkbremse (Gelb/Blau)
Rückwärtsgang (+) (Orange/Weiß)
An VSS anschließen (digital oder analog 0 V - 3 V)
Stummschalten (Pink/Himmelblau)
(Weiß)
(Gelb)
A
POWER
GPS ANT.
5 1
10 6
Batterieleitung (Gelb)
(5A)
Acc (Zündung) (Rot)
(5A)
Masse (Schwarz)
Geschwindigkeitssensor (Grün/Weiß)*
GPS-Antenne (mitgeliefert)
Stiftbelegung des
A
1 2 3 4 5
Stromanschlusses
6 7 8 9 10
1
Masse (Schwarz)
2
Acc (Zündung) (Rot)
3
Stummschalten (Pink/Himmelblau)
4
Öffnen
5
Öffnen
6
Batterie (Gelb)
7
Dimmereingang (Beleuchtung) (Weiß/Blau)
8
Geschwindigkeitssensor (Grün/Weiß)
9
Parkbremse (Gelb/Blau)
10
Rückwärtsgang (Orange/Weiß)
* Wenn die Geschwindigkeits-
impulsleitung nicht korrekt
angeschlossen wird, können
wichtige Sicherheits-
funktionen des Fahrzeugs
versagen (z. B. Bremsen
oder Airbags). Dies kann zu
Unfällen oder Todesfällen
führen. Es empfiehlt sich
daher dringend, die Installa-
tion von einem geschulten,
autorisierten Alpine-Händler
durchführen zu lassen.
BATTERIE
an die
Stromversorgungs-
leitung für
Zubehörgeräte
Mit Schraube an
Metallteil der
Karosserie
anschließen.
an die Beleuch-
tungssignalleitung
an die Park-
bremsensignalleitung
an
Rückfahrscheinwerfer
(+12-V-Signal)
an die
Geschwindigkeits-
impulsleitung des
Fahrzeugs
Zum Anschließen
an ein Gerät mit IN-
INT-Funktions-
ausgang (–) für
Tonstummschaltung
