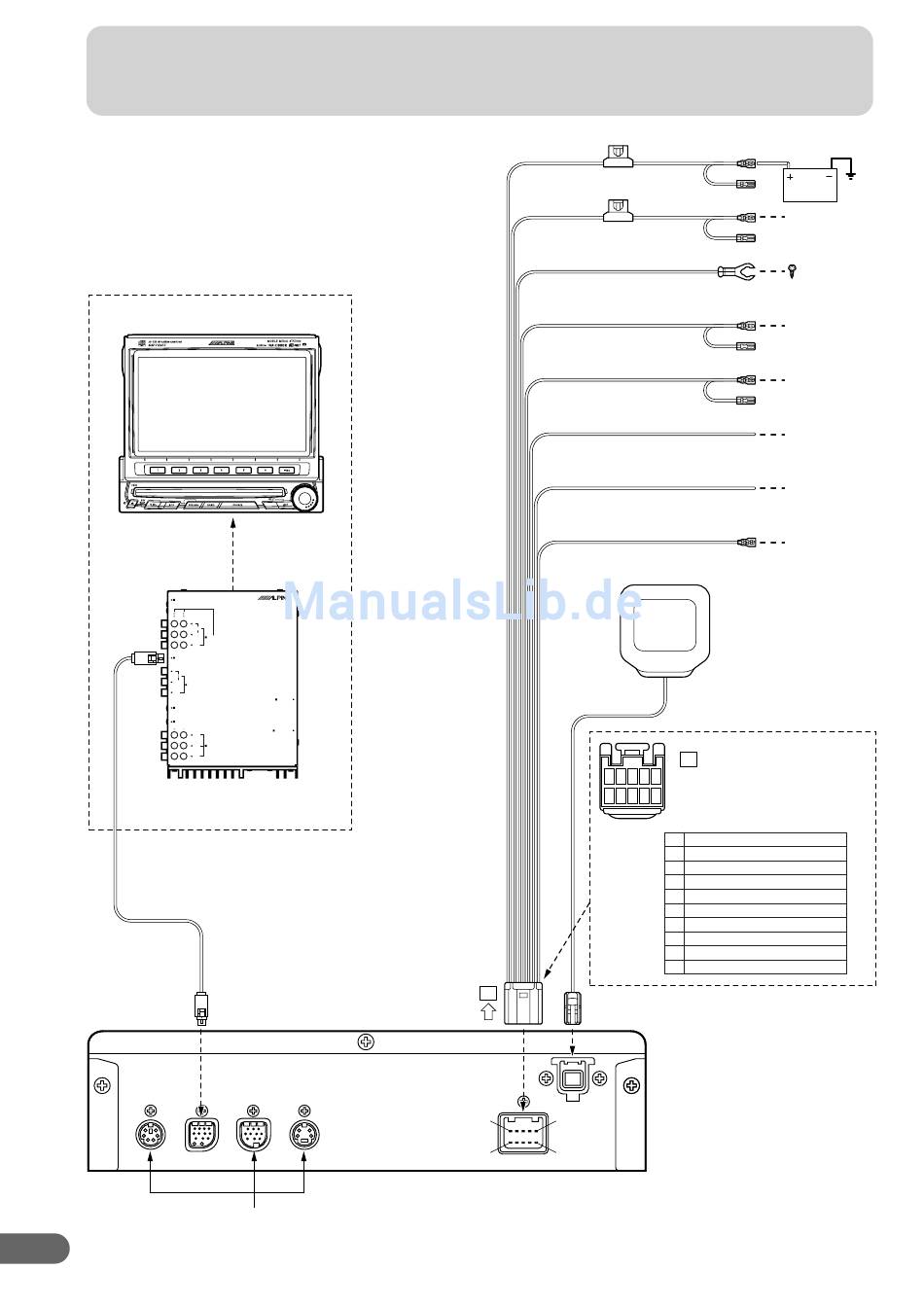

3-2. NVE-N077P-Anschlußdiagramm mit
IVA-C800R/IVA-M700R/CVA-1005R
FM ANNTENA
R
AUDIO
L (MONO)
AUX OUTPUT
VIDEO
NAVIGATION INPUT
R
AUDIO
L (MONO)
AUX OUTPUT
VIDEO
DISPLAY OUTPUT
Ai-NET
FRONT
REAR
AUDIO
SUB W.
IVA-C800R
13P-RGB-Verlängerungskabel (mitgeliefert)
MIC/SW
TO DISP.
Anschlüsse zur Systemerweiterung
8
REMOTE OUT
POWER SUPPLY
MOBIL MEDIA STATION 45WX4
IVA-C800R
EX-1
EX-2
Batterieleitung (Gelb)
(5A)
(5A)
Masse (Schwarz)
Dimmereingang (Beleuchtung) (+) (Weiß/Blau)
Parkbremse (Gelb/Blau)
Rückwärtsgang (+) (Orange/Weiß)
Geschwindigkeitssensor (Grün/Weiß)*
An VSS anschließen (digital oder analog 0 V - 3 V)
Stummschalten (Pink/Himmelblau)
GPS-Antenne (mitgeliefert)
1 2 3 4 5
6 7 8 9 10
A
POWER
GPS ANT.
5
1
10
6
BATTERIE
Acc (Zündung)
an die
Stromversorgungs-
leitung für
Zubehörgeräte
Mit Schraube an
Metallteil der
Karosserie
anschließen.
an die Beleuch-
tungssignalleitung
an die Park-
bremsensignalleitung
an
Rückfahrscheinwerfer
(+12-V-Signal)
an die
Geschwindigkeits-
impulsleitung des
Fahrzeugs
Zum Anschließen
an ein Gerät mit IN-
INT-Funktions-
ausgang (–) für
Tonstummschaltung
Stiftbelegung des
A
Stromanschlusses
Masse (Schwarz)
1
2
Acc (Zündung) (Rot)
3
Stummschalten (Pink/Himmelblau)
4
Öffnen
5
Öffnen
6
Batterie (Gelb)
7
Dimmereingang (Beleuchtung) (Weiß/Blau)
8
Geschwindigkeitssensor (Grün/Weiß)
Parkbremse (Gelb/Blau)
9
10
Rückwärtsgang (Orange/Weiß)
* Wenn die
Geschwindigkeitsimpulsleitung
nicht korrekt angeschlossen
wird, können wichtige
Sicherheitsfunktionen des
Fahrzeugs versagen (z. B.
Bremsen oder Airbags). Dies
kann zu Unfällen oder
Todesfällen führen. Es
empfiehlt sich daher
dringend, die Installation von
einem geschulten,
autorisierten Alpine-Händler
durchführen zu lassen.
