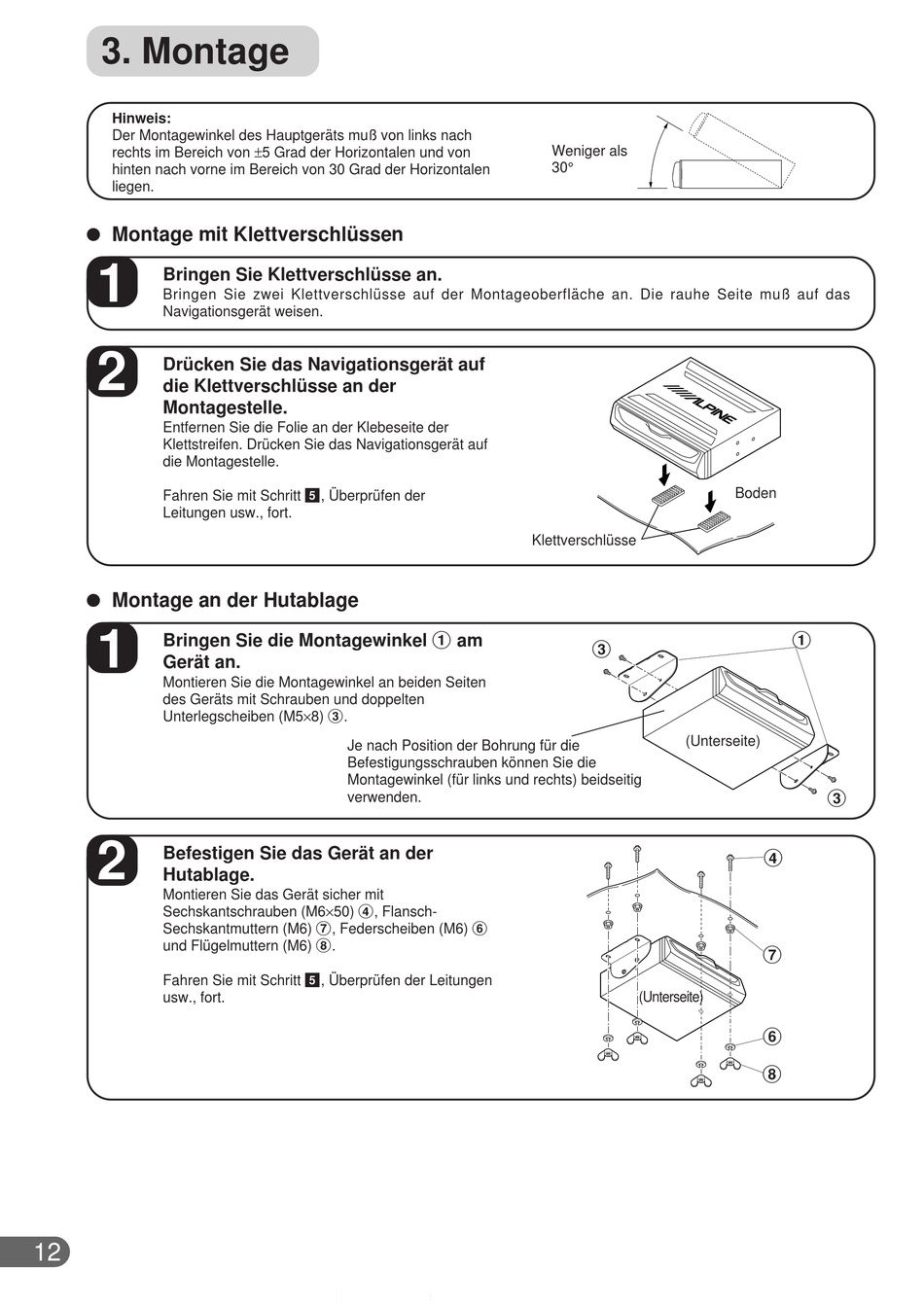

3. Montage
Hinweis:
Der Montagewinkel des Hauptgeräts muß von links nach
rechts im Bereich von ±5 Grad der Horizontalen und von
hinten nach vorne im Bereich von 30 Grad der Horizontalen
liegen.
a Montage mit Klettverschlüssen
1
Bringen Sie Klettverschlüsse an.
Bringen Sie zwei Klettverschlüsse auf der Montageoberfläche an. Die rauhe Seite muß auf das
Navigationsgerät weisen.
2
Drücken Sie das Navigationsgerät auf
die Klettverschlüsse an der
Montagestelle.
Entfernen Sie die Folie an der Klebeseite der
Klettstreifen. Drücken Sie das Navigationsgerät auf
die Montagestelle.
Fahren Sie mit Schritt 5, Überprüfen der
Leitungen usw., fort.
a Montage an der Hutablage
1
Bringen Sie die Montagewinkel 1 am
Gerät an.
Montieren Sie die Montagewinkel an beiden Seiten
des Geräts mit Schrauben und doppelten
Unterlegscheiben (M5×8) 3.
2
Befestigen Sie das Gerät an der
Hutablage.
Montieren Sie das Gerät sicher mit
Sechskantschrauben (M6×50) 4, Flansch-
Sechskantmuttern (M6) 7, Federscheiben (M6) 6
und Flügelmuttern (M6) 8.
Fahren Sie mit Schritt 5, Überprüfen der Leitungen
usw., fort.
12
Je nach Position der Bohrung für die
Befestigungsschrauben können Sie die
Montagewinkel (für links und rechts) beidseitig
verwenden.
Weniger als
30°
Klettverschlüsse
3
(Unterseite)
(Unterseite)
Boden
1
3
4
7
6
8
