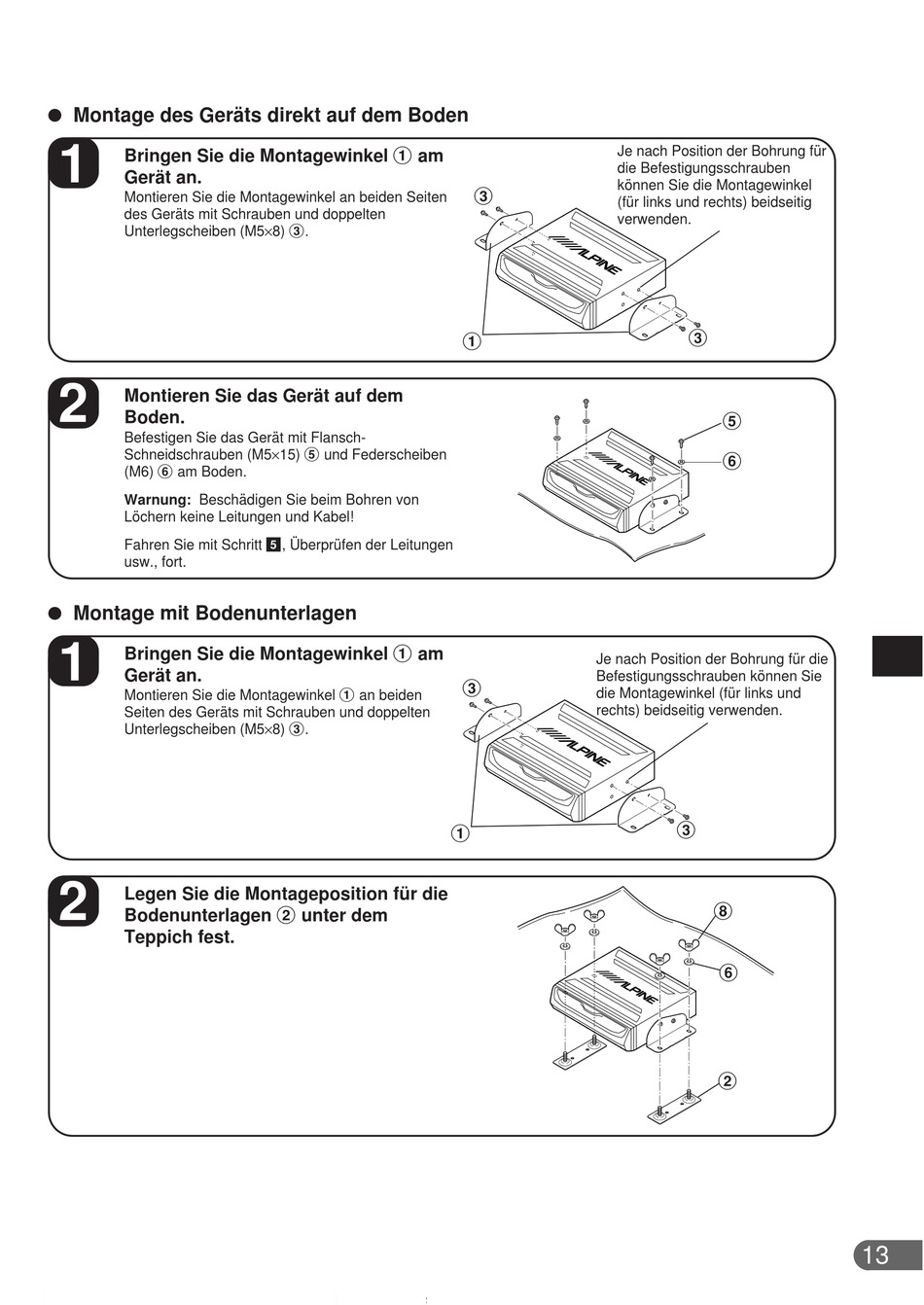

a Montage des Geräts direkt auf dem Boden
1
Bringen Sie die Montagewinkel 1 am
Gerät an.
Montieren Sie die Montagewinkel an beiden Seiten
des Geräts mit Schrauben und doppelten
Unterlegscheiben (M5×8) 3.
2
Montieren Sie das Gerät auf dem
Boden.
Befestigen Sie das Gerät mit Flansch-
Schneidschrauben (M5×15) 5 und Federscheiben
(M6) 6 am Boden.
Warnung: Beschädigen Sie beim Bohren von
Löchern keine Leitungen und Kabel!
Fahren Sie mit Schritt 5, Überprüfen der Leitungen
usw., fort.
a Montage mit Bodenunterlagen
1
Bringen Sie die Montagewinkel 1 am
Gerät an.
Montieren Sie die Montagewinkel 1 an beiden
Seiten des Geräts mit Schrauben und doppelten
Unterlegscheiben (M5×8) 3.
2
Legen Sie die Montageposition für die
Bodenunterlagen 2 unter dem
Teppich fest.
Je nach Position der Bohrung für
die Befestigungsschrauben
können Sie die Montagewinkel
3
(für links und rechts) beidseitig
verwenden.
1
Je nach Position der Bohrung für die
Befestigungsschrauben können Sie
3
die Montagewinkel (für links und
rechts) beidseitig verwenden.
1
3
5
6
3
8
6
2
13
