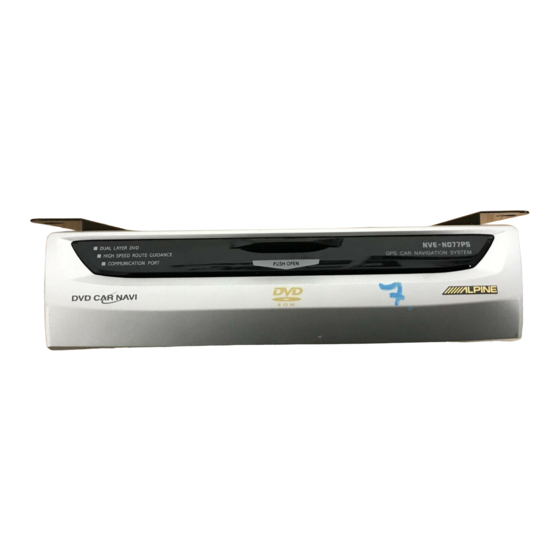

Alpine NVE-N077PS Installations- Und Anschlußanleitung
  1. Anleitungen
  2. Marken
  3. Alpine Anleitungen
  4. Auto Navigationssysteme
  5. NVE-N077PS
  6. Installations- und anschlußanleitung

Alpine NVE-N077PS Installations- Und Anschlußanleitung

Vorschau ausblenden Andere Handbücher für NVE-N077PS:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ALPINE ELECTRONICS, INC.
Tokyo office: 1-1-8 Nishi Gotanda,
Shinagawa-ku, Tokyo 141-8501, Japan
Tel.: (03) 3494-1101
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Tel.: 1-800-ALPINE-1 (1-800-257-4631)
1-888-NAV-HELP (1-888-628-4357)
ALPINE ELECTRONICS OF CANADA, INC.
Suite 203, 7300 Warden Ave. Markham,
Ontario L3R 9Z6, Canada
Tel.: 1-800-ALPINE-1 (1-800-257-4631)
1-888-NAV-HELP (1-888-628-4357)
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
6-8 Fiveways Boulevarde Keysborough,
Victoria 3173, Australia
Tel.: (03) 9769-0000
ALPINE ELECTRONICS GmbH
40878 Ratingen, Germany
ALPINE ITALIA S.p.A.
Via C. Colombo 8, 20090 Trezzano Sul
ALPINE ELECTRONICS FRANCE S.A.R.L.
(RCS PONTOISE B 338 101 280)
98, Rue De La Belle Etoile, Z.I. Paris Nord Il
B.P. 50016 F-95945, Roissy,
Charles De Gaulle Cedex, France
Tel.: 01-48 63 89 89
ALPINE ELECTRONICS OF U.K., LTD.
13 Tanners Drive, Blakelands,
Milton Keynes MK14 5BU, U.K.
Tel.: 01908-61 15 56
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal De Gamarra 36, Pabellón 32
01013 Vitoria (Alava)-Apdo. 133, Spain
Yamagata Printing
Co., Ltd.
2-6-34, Takashima,
Designed by ALPINE Japan
Nishi-ku, Yokohama,
Kanagawa, Japan
R
Kreuzerkamp 7-11
Tel.: 02102-45 50
Naviglio MI, Italy
Tel.: 02-48 47 81
Tel.: 34-45-283588
Printed in Japan (Y)
68P41262Y25-O
Voice Navigation System
NVE-N077PS
Guide for Installation and Connections
Guide d'installation et de connexion
Guía de instalación y conexiones
Installations- und Anschlußanleitung
Guida all'installazione e al collegamento
Handleiding voor installatie en aansluiting
Installations- och anslutningshandledning
Vejledning til installation og tilslutning af forbindelser
R
English
Français
Español
Deutsch
Italiano
Nederlands
Svenska
Dansk

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Alpine NVE-N077PS

Inhaltszusammenfassung für Alpine NVE-N077PS

  • Seite 1 Guide d’installation et de connexion Français Ontario L3R 9Z6, Canada Tel.: 1-800-ALPINE-1 (1-800-257-4631) 1-888-NAV-HELP (1-888-628-4357) Guía de instalación y conexiones ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD. Español 6-8 Fiveways Boulevarde Keysborough, Victoria 3173, Australia Tel.: (03) 9769-0000 Installations- und Anschlußanleitung...

  • Seite 2: Sicherheitsmassnahmen

    HÄNDLER und die BEDIENUNGSANLEITUNG sorgfältig Kurzschluß. durch, um sich mit den einzelnen Bedienelementen und Funktionen vertraut zu machen. Wir von ALPINE hoffen, DAFÜR SORGEN, DASS SICH DIE KABEL NICHT daß Ihnen Ihr neues Navigationssystem NVE-N077PS viele IN GEGENSTÄNDEN IN DER NÄHE VERFANGEN.
  • Seite 3 Sicherheitsmaßnahmen Vorsicht WICHTIG DIE KABEL SO VERLEGEN, DASS SIE NICHT Bitte notieren Sie die Seriennummer Ihres Geräts GEKNICKT ODER DURCH SCHARFE KANTEN an der dafür vorgesehenen Stelle auf der hinteren GEQUETSCHT WERDEN. Verlegen Sie die Kabel so, daß sie sich nicht in beweglichen Teilen wie den Umschlagseite der Bedienungsanleitung, und Sitzschienen verfangen oder an scharfen Kanten bewahren Sie sie sorgfältig auf.

  • Seite 4: Inhaltsverzeichnis

    Inhalt SICHERHEITSMASSNAHMEN 1. Vorbereitungen 2. Anschlüsse 3-1. NVE-N077PS-Anschlußdiagramm mit CVA-1003R/TME-M750 7 3-2. NVE-N077PS-Anschlußdiagramm mit IVX-C806/IVA-C800R/ IVX-M706/IVA-M700R/CVA-1006R/CVA-1005R 3-3. NVE-N077PS-Anschlußdiagramm mit CVA-1000R 3-4. NVE-N077PS-Anschlußdiagramm mit TME-M006SP/ TME-M005P 3. Montage 4. Überprüfung...

  • Seite 5: Vorbereitungen

    1. Vorbereitungen Überprüfen Sie, ob alle Teile mitgeliefert wurden. × 2 × 3 GPS-Antenne Antennen- Parkbremsen- Kabelschelle Lötfreier Fernbedienung Fernbedie- (5 m) hilfsleitung befestigungsplatte Anschluß nungshalter × 2 (2,5 m) (4,5 m) 13P-RGB-Verlängerungskabel (6 m) Batterie (AAA) Verlängerungskabel Stromversorgungskabel 1 Montagewinkel 2 Bodenunterlage 3 Schraube mit 4 Sechskantschraube...

  • Seite 6: Anschlüsse

    2. Anschlüsse Klemmen Sie den Batteriepol (–) ab. Wickeln Sie Isolierband um die Enden nicht angeschlossener Leitungen. Hinweis: Klemmen Sie den Batteriepol (–) an, und Einige Fahrzeuge sind mit einem drehen Sie den Zündschlüssel in die Position Fahrzeugsteuercomputer usw. ausgestattet. In diesem Fall ACC (I) oder ON.

  • Seite 7: Nve-N077Ps-Anschlußdiagramm Mit Cva-1003R/Tme-M750

    Unfällen oder Todesfällen führen. Es empfiehlt sich daher dringend, die Installa- Anschlüsse zur an RDS-TMC-Receiver (OPTIONAL) tion von einem geschulten, Systemerweiterung HINWEIS: autorisierten Alpine-Händler Zum Anschließen eines RDS-TMC- durchführen zu lassen. Receivers von Alpine wenden Sie sich bitte an Ihren Alpine-Händler.

  • Seite 8: Nve-N077Ps-Anschlußdiagramm Mit Ivx-C806/Iva-C800R/ Ivx-M706/Iva-M700R/Cva-1006R/Cva-1005R

    Unfällen oder Todesfällen führen. Es empfiehlt sich daher dringend, die Installa- tion von einem geschulten, Anschlüsse zur an RDS-TMC-Receiver (OPTIONAL) autorisierten Alpine-Händler Systemerweiterung HINWEIS: durchführen zu lassen. Zum Anschließen eines RDS-TMC-Receivers von Alpine wenden Sie sich bitte an Ihren Alpine-Händler.

  • Seite 9: Nve-N077Ps-Anschlußdiagramm Mit Cva-1000R

    Unfällen oder Todesfällen führen. Es empfiehlt sich daher dringend, die Installa- Anschlüsse zur an RDS-TMC-Receiver (OPTIONAL) tion von einem geschulten, Systemerweiterung HINWEIS: autorisierten Alpine-Händler Zum Anschließen eines RDS-TMC- durchführen zu lassen. Receivers von Alpine wenden Sie sich bitte an Ihren Alpine-Händler.

  • Seite 10: Nve-N077Ps-Anschlußdiagramm Mit Tme-M006Sp/Tme-M005P

    Unfällen oder Todesfällen führen. Es empfiehlt sich daher dringend, die Installa- tion von einem geschulten, autorisierten Alpine-Händler an RDS-TMC-Receiver (OPTIONAL) Anschlüsse zur durchführen zu lassen. HINWEIS: Systemerweiterung Zum Anschließen eines RDS-TMC-Receivers von Alpine wenden Sie sich bitte an Ihren Alpine-Händler.

  • Seite 11: Montage

    3. Montage Hinweis: Befestigen Sie das Gerät an der Hutablage. Der Montagewinkel des Hauptgeräts muß von links nach Montieren Sie das Gerät sicher mit rechts im Bereich von ±5 Grad der Horizontalen und von Sechskantschrauben (M6×50) 4, Flansch- hinten nach vorne im Bereich von 30 Grad der Sechskantmuttern (M6) 7, Federscheiben (M6) Horizontalen liegen.

  • Seite 12: Überprüfung

    a Montage mit Bodenunterlagen Schneiden Sie den Teppich mit einem Cutter- Messer "x"-förmig ein, und schieben Sie die Bringen Sie die Montagewinkel 1 am Gerätan Bodenunterlagen 2 so unter den Teppich, Montieren Sie die Montagewinkel 1 an beiden daß die Stifte über den Teppich ragen. Seiten des Geräts mit Schrauben und doppelten Unterlegscheiben (M5×8) 3.
