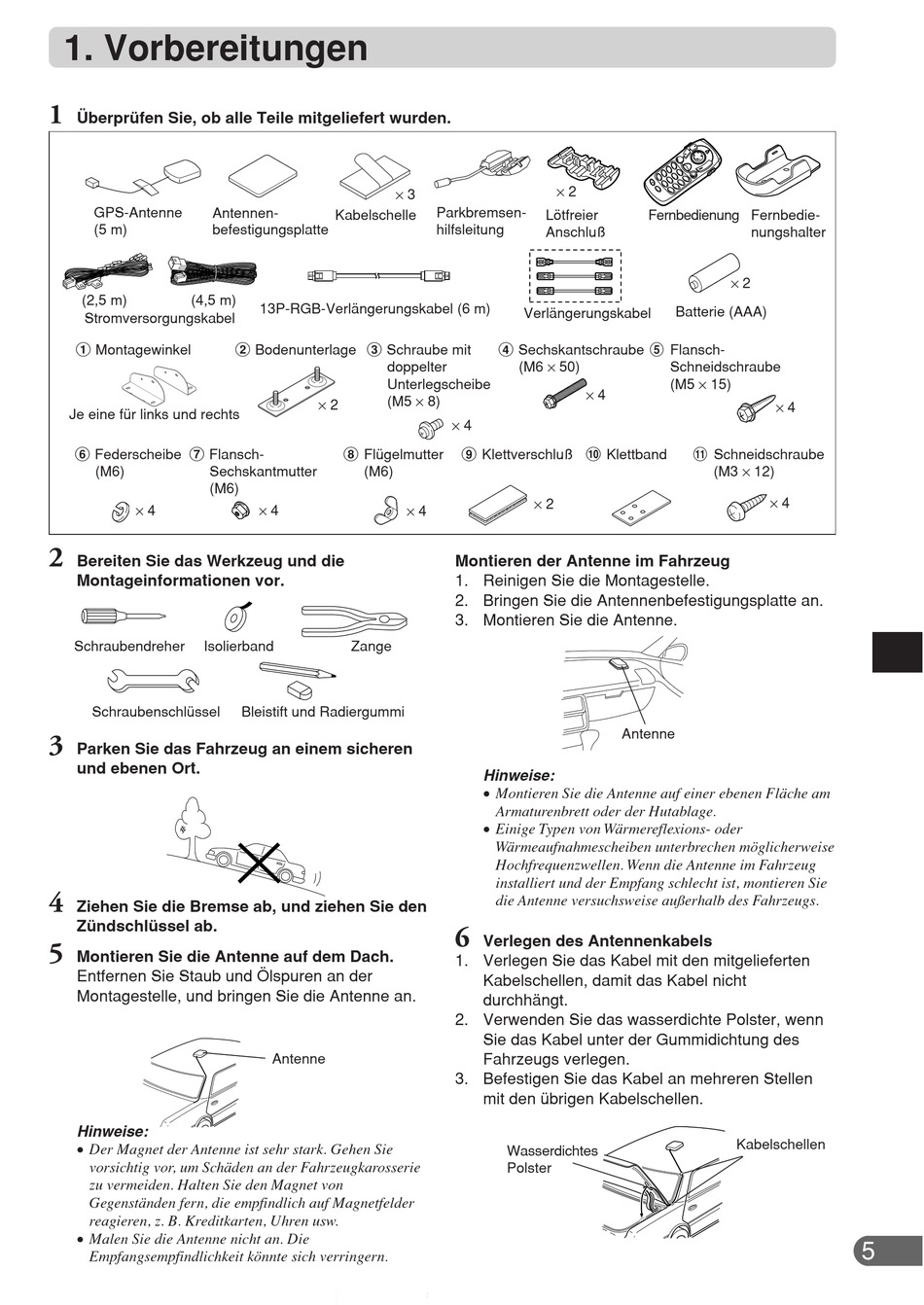

1. Vorbereitungen

1
Überprüfen Sie, ob alle Teile mitgeliefert wurden.
GPS-Antenne Antennen-
(5 m)
befestigungsplatte
(2,5 m) (4,5 m)
Stromversorgungskabel
1 Montagewinkel
Je eine für links und rechts
6 Federscheibe 7 Flansch-
(M6) Sechskantmutter
(M6)
× 4
2
Bereiten Sie das Werkzeug und die
Montageinformationen vor.
Schraubendreher Isolierband
Schraubenschlüssel
3
Parken Sie das Fahrzeug an einem sicheren
und ebenen Ort.
4
Ziehen Sie die Bremse ab, und ziehen Sie den
Zündschlüssel ab.
5
Montieren Sie die Antenne auf dem Dach.
Entfernen Sie Staub und Ölspuren an der
Montagestelle, und bringen Sie die Antenne an.
Hinweise:
• Der Magnet der Antenne ist sehr stark. Gehen Sie
vorsichtig vor, um Schäden an der Fahrzeugkarosserie
zu vermeiden. Halten Sie den Magnet von
Gegenständen fern, die empfindlich auf Magnetfelder
reagieren, z. B. Kreditkarten, Uhren usw.
• Malen Sie die Antenne nicht an. Die
Empfangsempfindlichkeit könnte sich verringern.
× 3
Kabelschelle
13P-RGB-Verlängerungskabel (6 m)
2 Bodenunterlage 3 Schraube mit
doppelter
Unterlegscheibe
(M5 × 8)
× 2
8 Flügelmutter
(M6)
× 4 × 4
Zange
Bleistift und Radiergummi
Antenne
× 2
Parkbremsen-
Lötfreier
hilfsleitung
Anschluß
Verlängerungskabel
4 Sechskantschraube
(M6 × 50)
× 4
× 4
9 Klettverschluß ! Klettband
× 2
Montieren der Antenne im Fahrzeug
1. Reinigen Sie die Montagestelle.
2. Bringen Sie die Antennenbefestigungsplatte an.
3. Montieren Sie die Antenne.
Hinweise:
• Montieren Sie die Antenne auf einer ebenen Fläche am
Armaturenbrett oder der Hutablage.
• Einige Typen von Wärmereflexions- oder
Wärmeaufnahmescheiben unterbrechen möglicherweise
Hochfrequenzwellen. Wenn die Antenne im Fahrzeug
installiert und der Empfang schlecht ist, montieren Sie
die Antenne versuchsweise außerhalb des Fahrzeugs.
6
Verlegen des Antennenkabels
1. Verlegen Sie das Kabel mit den mitgelieferten
Kabelschellen, damit das Kabel nicht
durchhängt.
2. Verwenden Sie das wasserdichte Polster, wenn
Sie das Kabel unter der Gummidichtung des
Fahrzeugs verlegen.
3. Befestigen Sie das Kabel an mehreren Stellen
mit den übrigen Kabelschellen.
Wasserdichtes
Polster
Fernbedienung Fernbedie-
nungshalter
× 2
Batterie (AAA)
5 Flansch-
Schneidschraube
(M5 × 15)
× 4
" Schneidschraube
(M3 × 12)
× 4
Antenne
Kabelschellen
