3 Produktbeschreibung
Das NAR300-System wurde für die Installation in einem Schacht in einer Ölrückhalte-
mauer, einer Anlage oder einem Pumpensumpf in der Nähe einer Pumpe konzipiert und
bietet eine exzellente Leckerkennung für Öle wie Petrochemikalien und Pflanzenöle. Das
System nutzt zwei verschiedenen Erkennungsprinzipien: einen Leitfähigkeitssensor und
einen Schwinggabelsensor, um die Erkennungsbedingungen unabhängig zu überwachen.
Dank seiner zweistufigen Alarmlogik lassen sich Fehlalarme auf ein absolutes Minimum
reduzieren, sodass die Sicherheit des Tankhofs mit einer präzisen und einfachen Geräte-
konfiguration sichergestellt wird.
HINWEIS
TIIS-Spezifikationen
Diese Betriebsanleitung ist nicht für Produkte mit TIIS-Spezifikationen bestimmt.
‣
Wird ein Produkt mit TIIS-Spezifikation eingesetzt, dann bitte das Dokument
BA00403G/JA/23.22-00 oder eine frühere Version dieses Dokuments von unserer
Website herunterladen und konsultieren (www.endress.com/downloads).
3.1 Produktaufbau
Das NAR300-System wird vor allem in Kombination mit folgenden Produkten konfiguriert.
1.

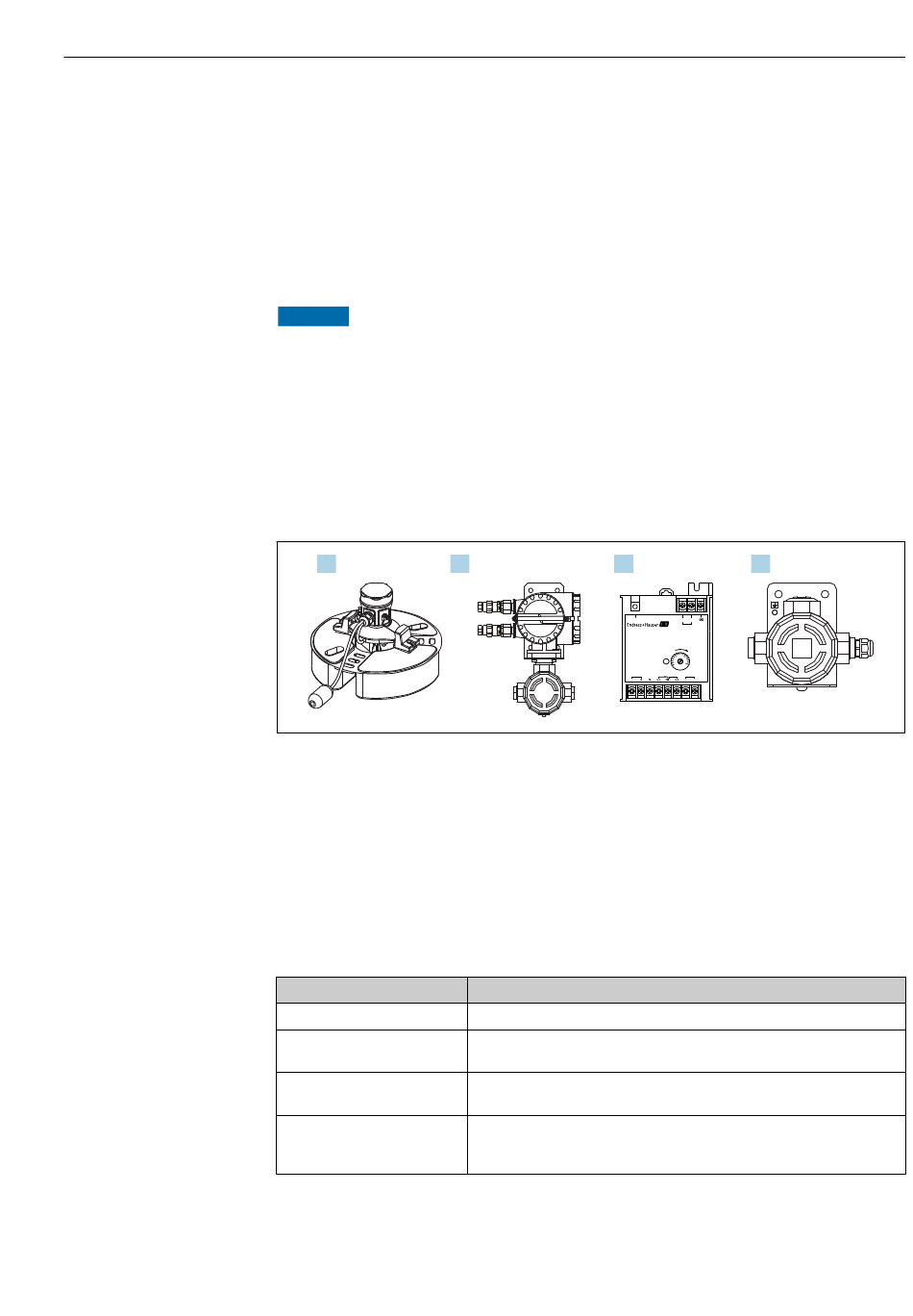

 1 Produktaufbau
1 Schwimmer-Sensor NAR300
2 Ex d [ia] Messumformer NRR261
3 Ex [ia] Messumformer NRR262
4 Ex [ia] Sensor I/F Ex-Gehäuse
3.2 Technische Daten
3.2.1 Schwimmer-Sensor NAR300
Pos.
Schutzklasse
Energieversorgung
Mediumsberührende Werk-
stoffe
1)
Erkennungsempfindlichkeit
2. 3.
Beschreibung
IP67 (Außenmontage)
Über ein Sensor I/F Ex-Gehäuse oder den NRR261 (integrierte Ausführung
mit NAR300 Sensor I/F Ex-Gehäuse) bereitgestellt
• Schwimmer: SUS316L, Leitfähigkeitssensor: SUS316+PTFE
• Schwinggabelsensor: äquivalent zu SUS316L
• Wassergefüllter Schacht: 10 ± 1 mm (0,04 in) mit Kerosin zum Zeitpunkt
der Auslieferung ab Werk
• Leerer Schacht: 50 ± 5 mm (0,17 in) mit Kerosin
Produktbeschreibung
4.
-
PG +
Sensor
Input
NRR262
Delay
Power: Green
Timer
Alarm: Red
(second)
Power
AC90-250V Output Monitor
A0047557
