Endress+Hauser NAR300 Betriebsanleitung Seite 25

NAR300-System
Endress+Hauser
5.1.4 Abmessungen des Ex [ia] Sensor I/F Ex-Gehäuses
Das Ex [ia] Sensor I/F Ex-Gehäuse wird in Kombination mit dem Ex d [ia] Messumformer
NRR261 oder dem Ex [ia] Messumformer NRR262 verwendet, um Signale vom Schwim-
mer-Sensor in elektrische Stromsignale umzuwandeln. Das Ex [ia] Sensor I/F Ex-Gehäuse
wird normalerweise mithilfe einer Bügelschraube (Typ JIS F 3022 B 50) auf einem Rohr im
Tanklager montiert. Es kann auch direkt an Wänden montiert werden (erfordert 4-
φ12 mm (0,47 in) Bohrlöcher, M10-Befestigungsbolzen und Muttern (separat zu erwer-
ben)).
L1
75 (2.95)
74 (2.91)
2

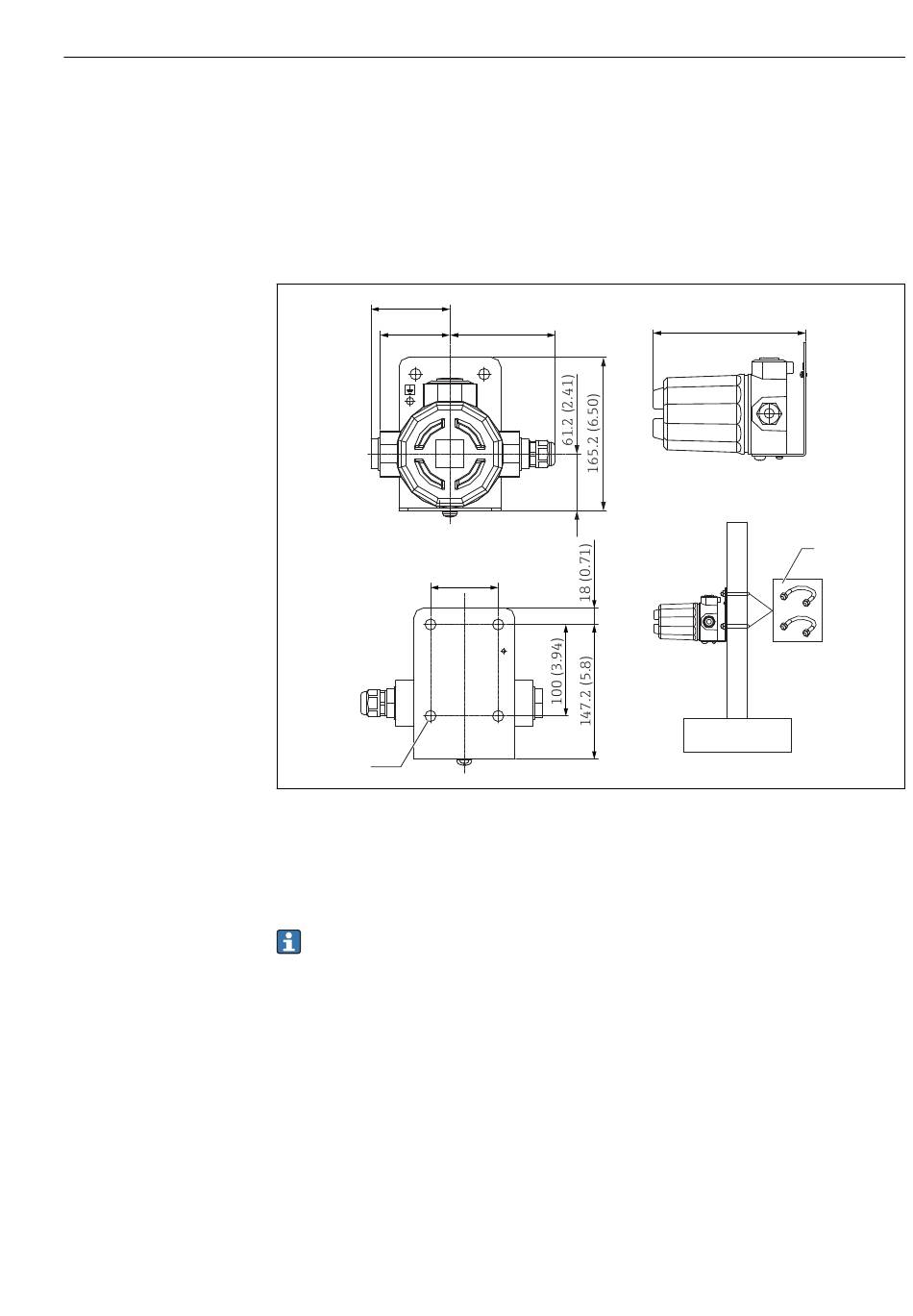

 11 Abmessungen Ex [ia] Sensor I/F Ex-Gehäuse. Maßeinheit mm (in)
L1 G1/2 / NPT1/2: 85 mm (3,35 in), M25: 107 mm (4,21 in)
1 Bügelschraube (Material JIS F3022 B50: Eisen (Chromat), 2 Muttern und 2 flache Unterlegscheiben mitgelie-
fert)
2 4-φ12 mm (0,47 in) Bohrloch
Mithilfe des Bestellcodes des Schwimmer-Sensors NAR300 kann der Anschluss für
die elektrische Kabeldurchführung spezifiziert werden.
113.7 (4.48)
Montage
222.2 (8.75)
1
A0039885
25
