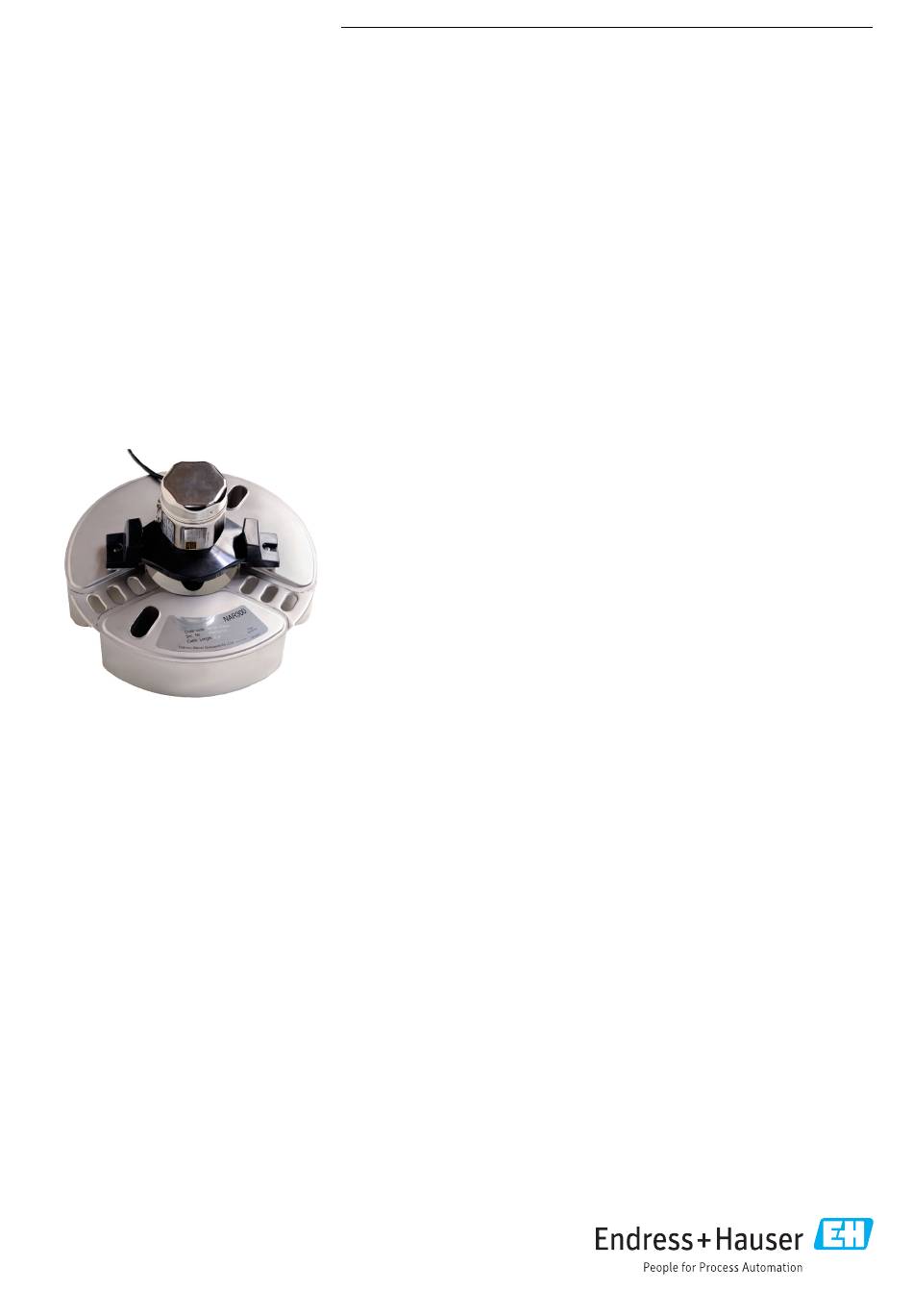

Ölleckmelder NAR300
Ölleckmelder mit zwei Arten von stationären
Sensoren: Leitfähigkeitssensor und
Schwinggabelsensor
Anwendungsbereich
Dieses System wurde für die Installation in einer Deichgrube zur Ölabscheidung oder
Pumpensumpf in der Nähe einer Pumpe konzipiert, wo es eine exzellente Leckerken-
nung für Petrochemikalien oder Pflanzenöle bietet. Sensoren mit zwei unterschiedli-
chen Erkennungsfunktionen (Leitfähigkeit und Vibronik) dienen zur genauen
Überwachung der herrschenden Bedingungen. Durch eine Zwei-Stufen-Logik wird
eine hochgenaue Alarmerkennung erzielt und ein sicherer Tanklagerbetrieb bei
minimaler Gerätekonfiguration erreicht.
Zünddurchschlagsicheres System
Durch die Verwendung des Transmitters NRR261 für die Außenmontage lässt sich
eine direkte Verbindung beispielsweise zum Schalteingang eines vorhandenen Füll-
standstransmitters herstellen und eine Alarmausgabe an eine Host-Steuerung sen-
den.
Eigensicheres System
Die Kombination des Transmitters NRR262 für die Innenmontage mit dem Sensor I/
F Ex-Gehäuse für die Außenmontage ermöglicht die Konfiguration eines Alarmsys-
tems, das von der Tankstandmessung unabhängig ist.
Merkmale
• SIL2-zertifiziert
• Neue, herstellerspezifische Sensoren mit zweifacher Funktion ermöglichen zuver-
lässige Erkennung:
• Leitfähigkeitssensor: Unterscheidet zwischen Wasser und anderen Substanzen
(Öl und Luft)
• Schwinggabelsensor: Unterscheidet zwischen Luft und Flüssigkeit (Öl und Was-
ser)
• Erfordert keinerlei besonderes Zubehör, auch nicht in leeren Schächten
• Keine beweglichen Teile garantieren Langlebigkeit und reduzierte Wartungskosten
• Sicherer und zuverlässiger fehlerloser Betrieb durch Alarmausgänge, die eine Netz-
unterbrechung, gefrorenes Schachtwasser etc. erkennen
• Erkennungsmechanismus wird nicht durch die Dielektrizitätskonstante des zu
erkennenden Objekts beeinflusst, solange das Öl nicht wasserlöslich ist
• Verbesserte Version, weniger anfällig für Materialablagerungen
• Ex [ia] Struktur
