Montage
24
5.1.3 Abmessungen des Ex [ia] Messumformers NRR262
Der NRR262 wird in Innenräumen, wie z. B. im Instrumentenraum, installiert und kann
ganz einfach mit zwei M4-Schrauben montiert werden. Ebenso lässt er sich komfortabel
mittels "One Touch"-Montage (Einrasten) auf einer Hutschiene EN50022 montieren (sepa-
rat zu erwerben). Die Hutschienenmontage eignet sich insbesondere, wenn mehrere Mess-
umformer in Reihe montiert oder in Zukunft weitere Messumformer hinzugefügt werden
sollen.

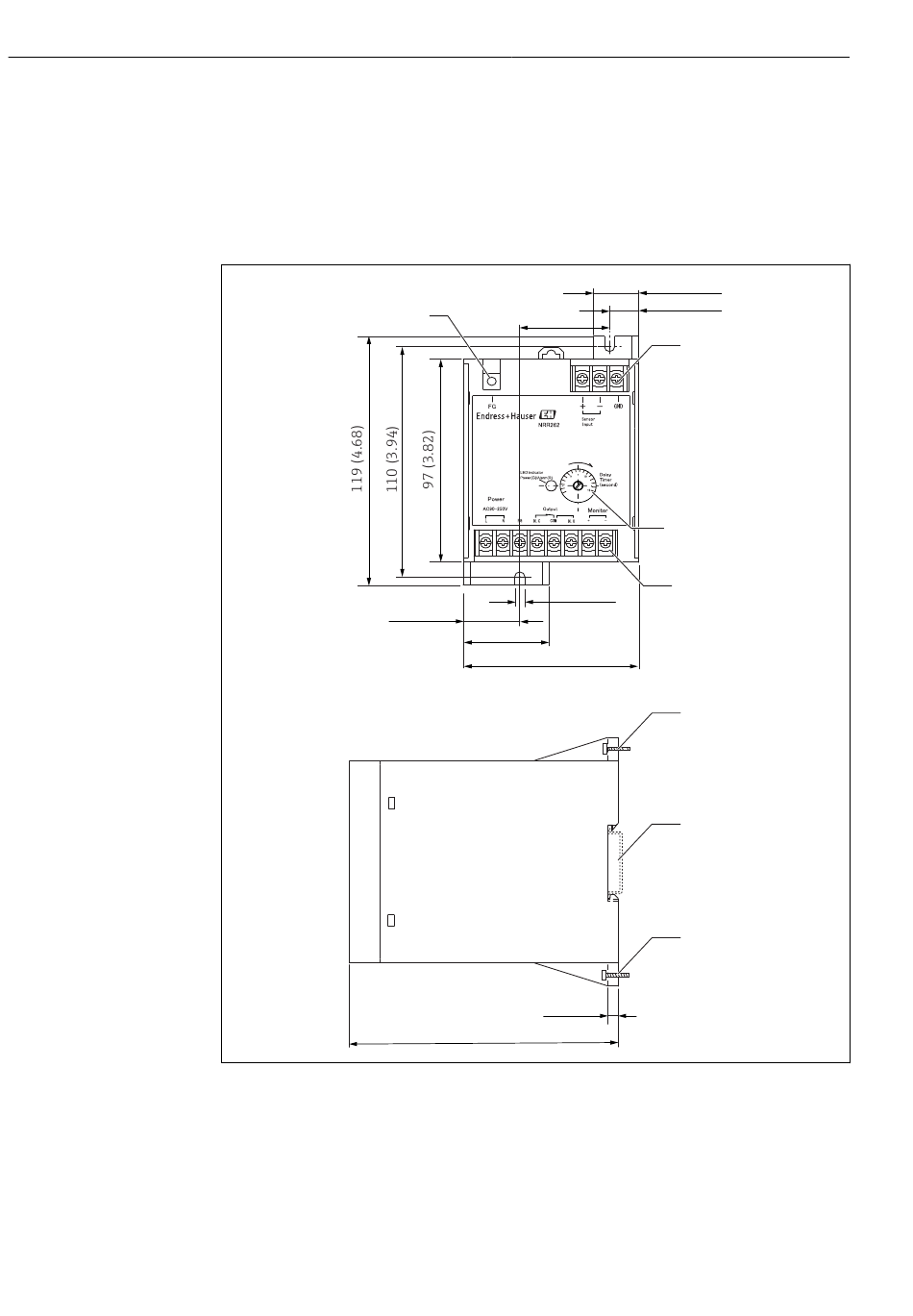

 10 Abmessungen NRR262. Maßeinheit mm (in)
1 Schraube (M4) für Schutzleiter
2 Trimmer zum Einstellen der Verzögerungszeit
3 Schraube (M3)
4 Schraube (M4)
5 Hutschiene: entspricht EN50022
1
40 (1.57)
4.5 (0.18)
25 (0.99)
38 (1.45)
78 (3.07)
5 (0.17)
129 (5.08)
NAR300-System
20 (0.79)
13 (0.51)
3
2
3
4
5
4
A0039884
