Montage
30
5.3.3 Kabel für NRR261-4xx (integrierte Ausführung) anbringen
Vorgehensweise zur Montage
1. Deckel des eigensicheren Klemmenkastens [5] und Schutz der Schaltkreisbaugruppe
[4] entfernen.
2. Kabel des Schwimmer-Sensors [2] durch die Kabelverschraubung [1] und die Kabel-
durchführung des eigensicheren Klemmenkastens führen.
3. Kabel an den Anschlussklemmenblock anschließen (siehe "Elektrischer Anschluss").
4. Haupteinheit der Kabelverschraubung und die Dichtungsmutter festziehen.
 Schrauben-Anziehdrehmoment (Haupteinheit, Dichtungsmutter): ca. 1,96 N·m
(20 kgf cm)
5. Kabel mit der Kabelhalterung [3] sichern.
6. Schutz der Schaltkreisbaugruppe anbringen, und Deckel des eigensicheren Klemmen-
kastens schließen.
Damit ist die Montage abgeschlossen.
6
6

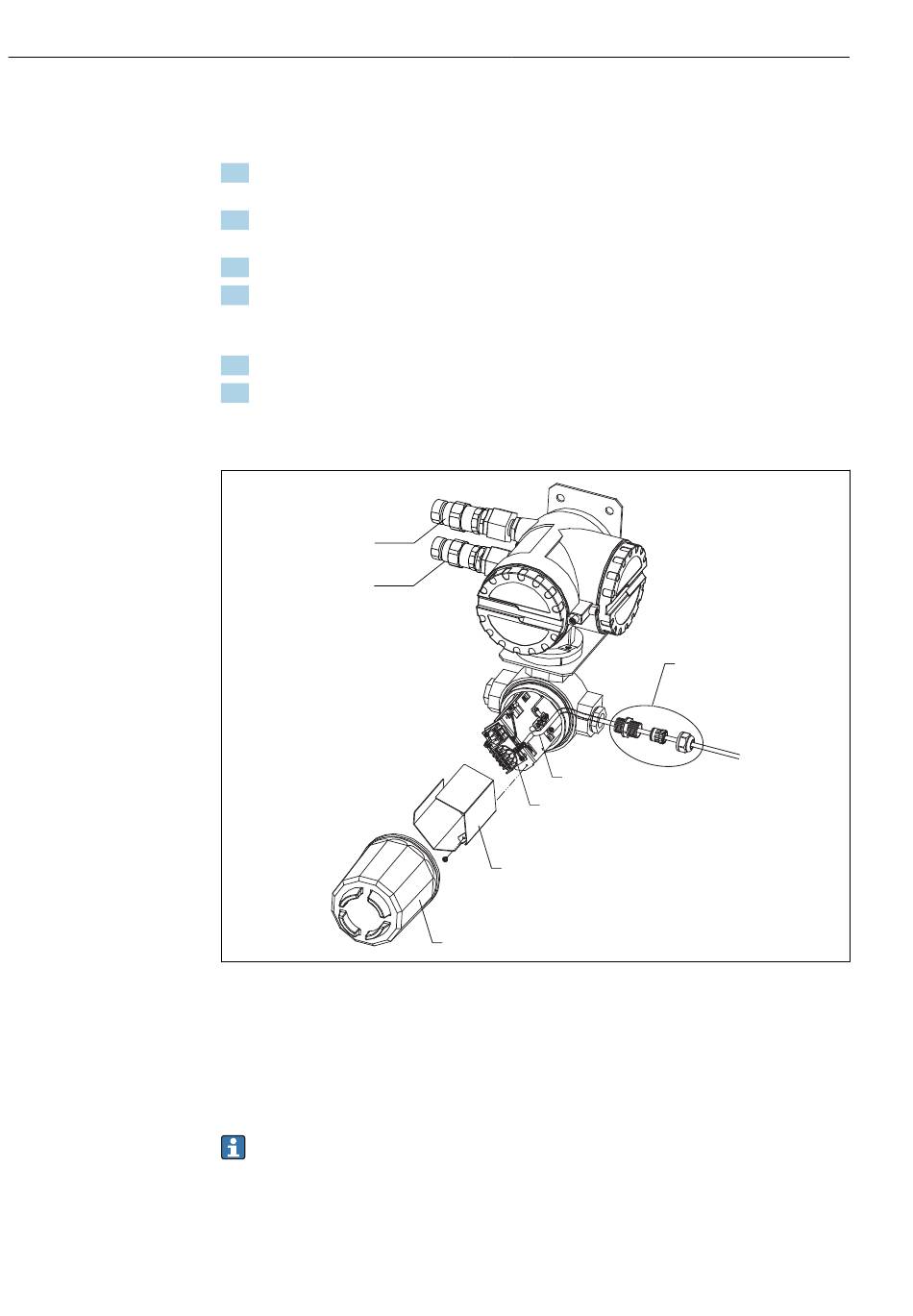

 15 Kabel des NRR261-4xx anbringen
1 Kabelverschraubung (wasserdichter Anschluss)
2 Kabel des Schwimmer-Sensors
3 Kabelhalterung
4 Schutz der Schaltkreisbaugruppe
5 Deckel des eigensicheren Klemmenkastens
6 Kabelverschraubung (Ex d) (nur für JPN Ex-Spezifikationen mitgeliefert)
Da die im Diagramm gezeigte Kabelverschraubung [1] nicht mit Produkten ausgelie-
fert wird, die über keine JPN-Ex-Spezifikationen verfügen, ist eine wasserdichte
Kabelverschraubung, die IP67 oder höher entspricht, separat bereitzustellen.
2
3
4
5
NAR300-System
1
A0039881
