Montage
1
2
3 4
5
26
5.2 Montagebedingungen
11
6
8
7
12
9
10
 12 NAR300 + NRR26x

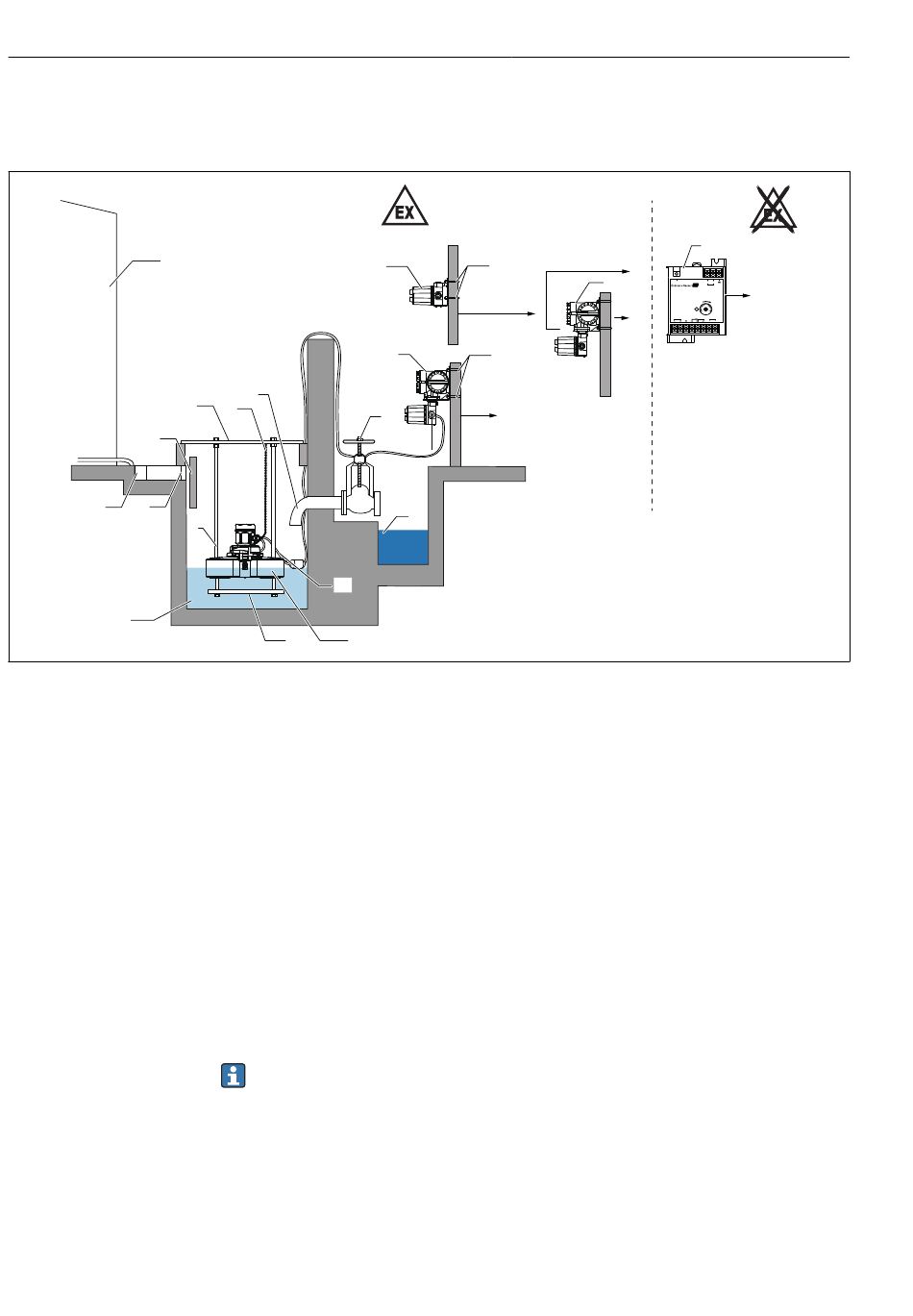

a Alarmausgang
1 Tank
2 Trennwand
3 U-förmige Nut
4 Sieb
5 Schacht
6 Schachtdeckel
7 Schwimmerführung
8 Kette
9 Gewicht
10 Schwimmer-Sensor NAR300
11 Ablaufstutzen (100 mm (3,94 in) oder länger)
12 Geeignetes Kabel (im Lieferumfang des NAR300 enthalten)
13 Ventil
14 Ablaufrinne
15 Ex [ia] Sensor I/F Ex-Gehäuse
16 NRR261 (Ex d [ia] Messumformer) (integrierte Ausführung)
17 Bügelschraube (JIS FF3022 B50)
18 NRR261 (Ex d [ia] Messumformer) (separate Ausführung)
19 NRR262 (Ex [ia] Messumformer)
Zum Erden des Trenners diesen entweder an den Tank anschließen oder den
geschirmten Leiter für das abgesetzte Kabel verwenden. Nähere Informationen zur
Verwendung des geschirmten Leiters für das abgesetzte Kabel siehe "Elektrischer
Anschluss".
