NAR300-System
Endress+Hauser
10.2
Bügelschraube/Kabelverschraubung (wasserdichter
Anschluss für JPNEx)
Die Bügelschraube (JIS F3022 B50) wird zur Montage des Messumformers benötigt. Ein
Rohr mit einem Innendurchmesser von 50A (2B φ60,5 mm (198,5 in)) bereithalten. Nach
dem Einführen des Kabels vom NAR300 die Kabelverschraubung festziehen und sichern.
29

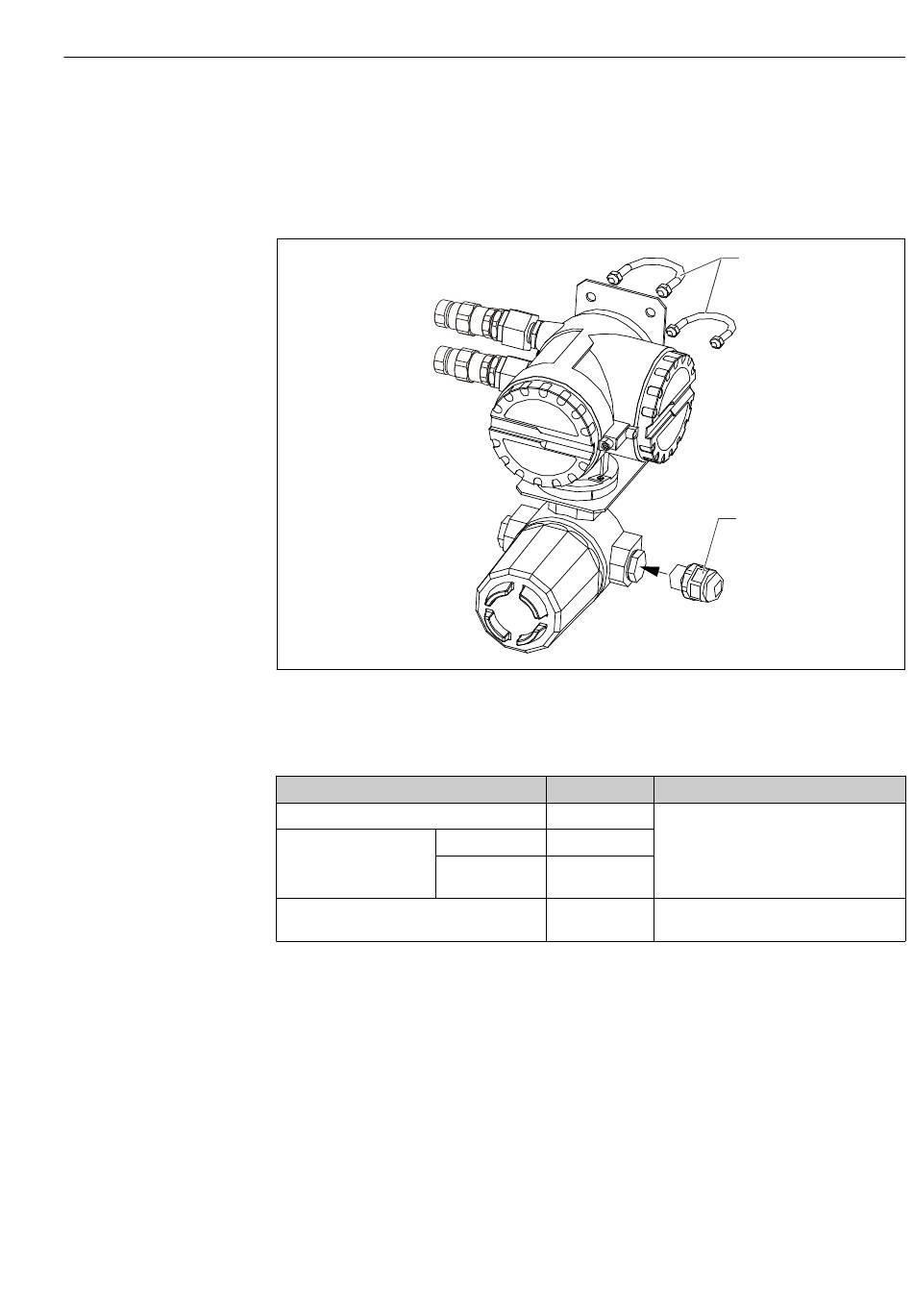

Bügelschraube/Kabelverschraubung
1
Bügelschraube (JIS FF3022 B50)
2
Kabelverschraubung (wasserdichter Anschluss)
Name
Bügelschraube
Zubehör Bügelschraube
Mutter
Flache Unterleg-
scheibe
Kabelverschraubung (wasserdichter
Anschluss)
Liefermenge
Werkstoffe
2
Eisen (Chromat)
4
4
1
Nylon
Zubehör
1
2
A0039892
