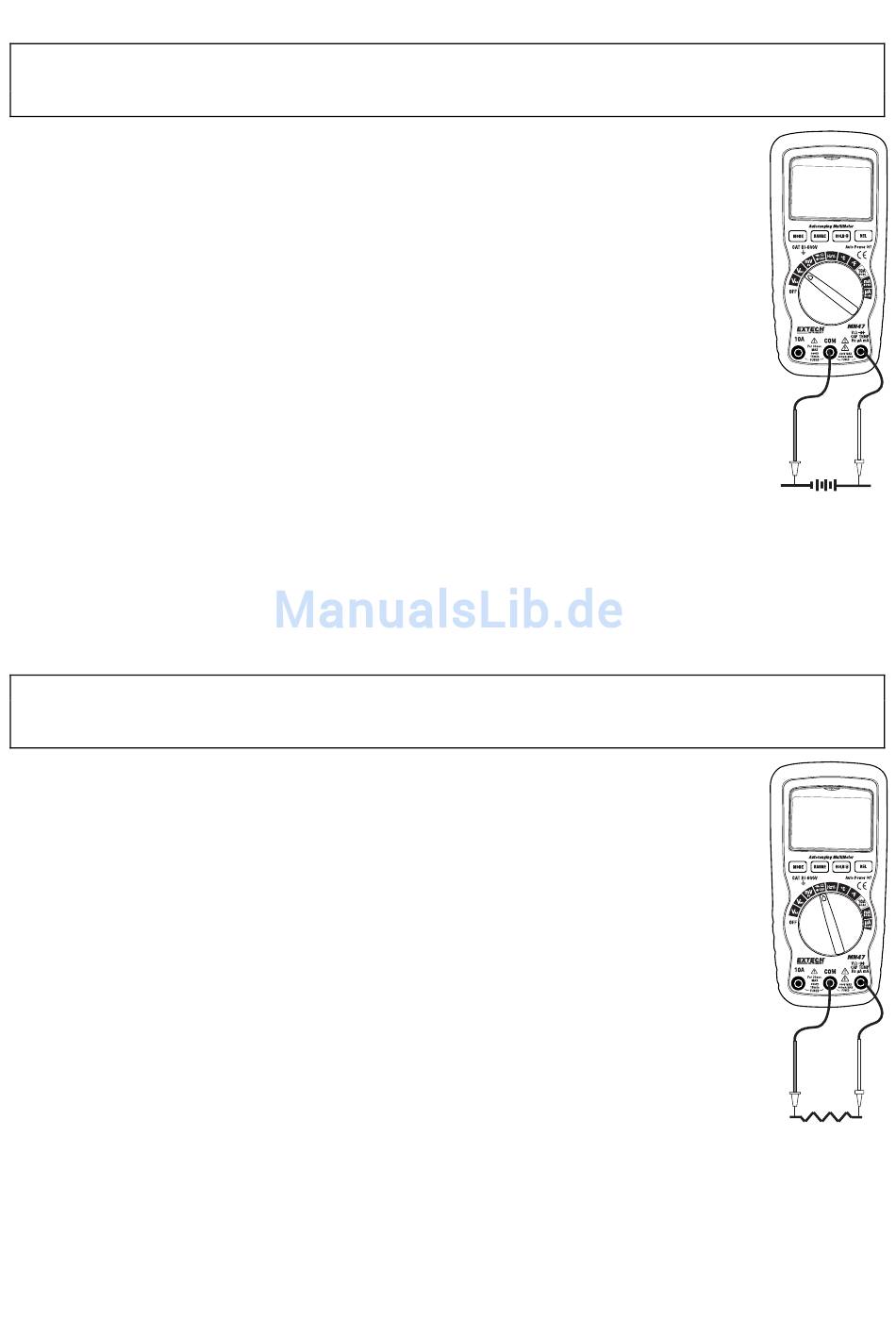

GELICHSPANNUNGSMESSUNG
ACHTUNG: Messen Sie keine Gleichspannungen, falls ein Motor im Schaltkreis ein- oder
ausgeschaltet wird. Es kann zu starken Spannungsstößen kommen, die das Messgerät
beschädigen könnten.
1.
Stellen Sie den Funktionsschalter auf VDC.
2.
Schließen Sie den schwarzen Prüfspitzen-Bananenstecker an die negative
COM Buchse an. Schließen Sie den roten Prüfspitzen-Bananenstecker an
die positive V Buchse an.
3.
Legen Sie die schwarze Prüfspitze an die negative Seite des Schaltkreises
an. Legen Sie die rote Prüfspitze an die positive Seite des Schaltkreises an.
4.
Lesen Sie die Spannung vom Bildschirm ab.
WIDERSTANDSMESSUNG
WARNHINWEIS: Um einen Stromschlag zu vermeiden, machen Sie das zu prüfende Gerät
stromlos und entladen Sie alle Kondensatoren, bevor Sie Widerstandsmessungen durchführen.
Entfernen Sie die Batterien und ziehen Sie die Netzkabel aus der Steckdose.
Stellen Sie den Funktionsschalter auf Ω.
1.
2.
Schließen Sie den schwarzen Prüfspitzen-Bananenstecker an die negative
COM Buchse an. Schließen Sie den roten Prüfspitzen-Bananenstecker an
die positive Ω Buchse an.
3.
Legen Sie die Prüfspitzen an die entgegengesetzten Enden des zu
prüfenden Schaltkreises oder Bauteils an. Es ist am besten wenn eine Seite
des zu prüfenden Schaltkreises stromlos gemacht wird, damit der Rest des
Schaltkreises den Widerstandsmesswert nicht stört.
4.
Lesen Sie den Widerstand vom Bildschirm ab.
