Bedienungsanweisungen
WARNUNG: Gefahr durch Stromschlag. Hochspannungskreise, sowohl mit Wechsel-, als
auch mit Gleichspannung sind extreme gefährlich und sollten mit großer Vorsicht gemessen
werden.
1. Drehen Sie IMMER den Funktionsschalter in die Position OFF, wenn das Messgerät
nicht benutzt wird.
2. Wenn während der Messung „OL" angezeigt wird, übersteigt der Wert den Bereich, den
Sie ausgewählt haben. Wechseln Sie in einen höheren Bereich.

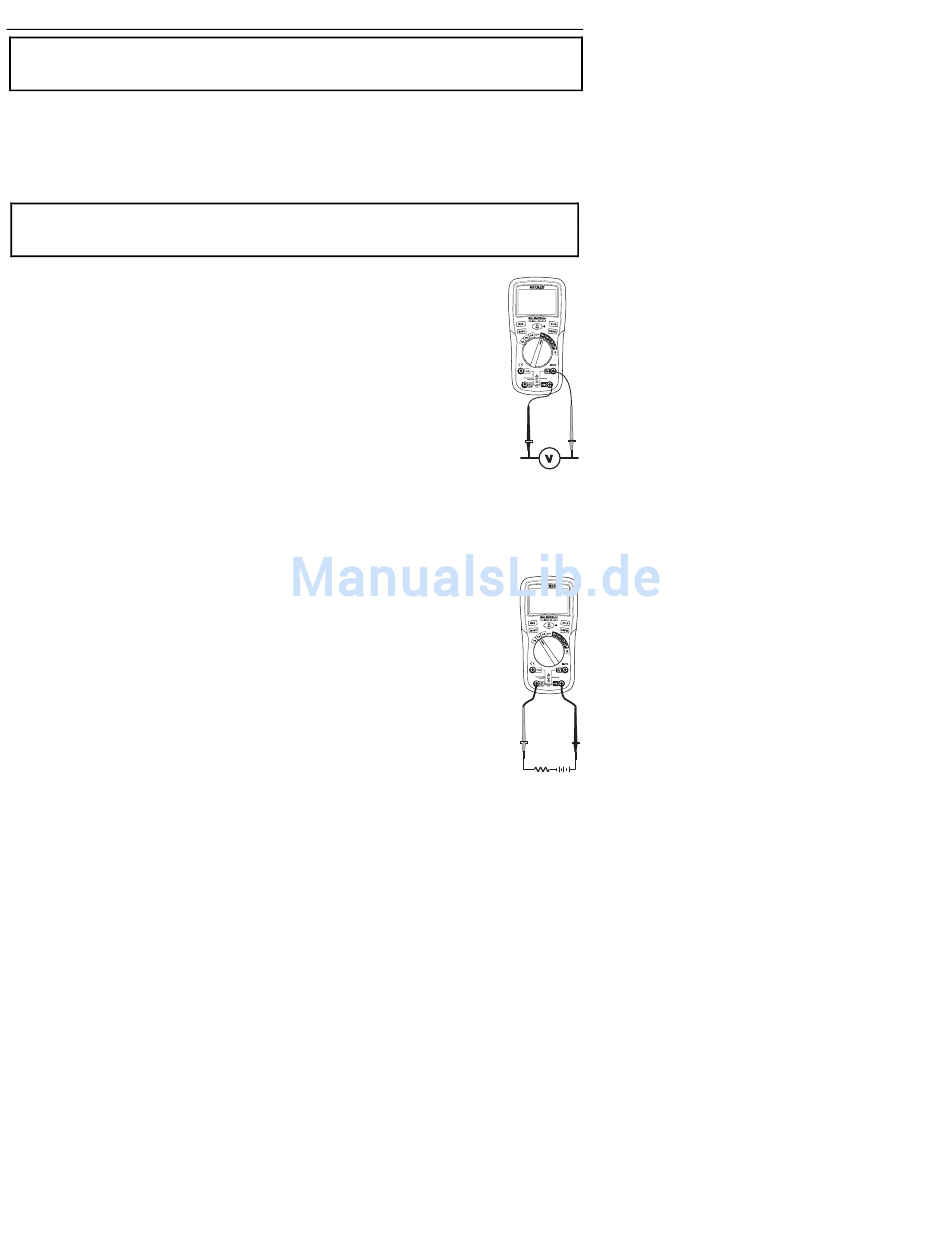

WECHSEL-/GLEICHSPANNUNGSMESSUNGEN
VORSICHT: Messen Sie keine Gleichspannung, während ein Motor am Schaltkreis ein-
oder ausgeschaltet ist. Große Stromstöße können auftreten, die das Messgerät
beschädigen können.
1. Drehen Sie den Funktionsschalter in die Position VAC oder VDC.
2. Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM-Buchse. Verbinden Sie den Bananenstecker der roten
Messleitung mit der positiven V-Buchse.
3. Legen Sie die schwarze Prüfspitze an die negative Seite des
Schaltkreises.
Legen Sie die rote Prüfspitze an die positive Seite des Schaltkreises.
4. Lesen Sie die Spannung von der Anzeige ab.
WECHSEL-/GLEICHSTROMMESSUNGEN
1. Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM-Buchse.
2. Drücken Sie die Taste MODE, um „DC" oder„AC" anzuzeigen.
3. Für Gleichstrommessungen bis 2000 µA, stellen Sie den Funktionsschalter
auf die Position µA und verbinden Sie den Bananenstecker der roten
Messleitung mit der µA/mA-Buchse.
4. Für Gleichstrommessungen bis 200 mA, stellen Sie den Funktionsschalter
auf die mA Position und verbinden Sie den Bananenstecker der roten
Messleitung mit der µA/mA-Buchse.
5. Für Gleichstrommessungen bis 10 A, stellen Sie den Funktionsschalter auf
die Position 10A und verbinden Sie den Bananenstecker der roten
Messleitung Bananenstecker mit der 10A-Buchse.
6. Verbinden Sie die Messfühler in Reihe mit dem zu messenden Stromkreis.
7. Schließen Sie den Schaltkreis an die Netzversorgung an.
8. Lesen Sie den Strom von der Anzeige ab.
6
EX210-EU-GE-V2.1-08/10
