Bedienung
3
Bedienung
3.1 Allgemeines
GEFAHR!
Durch Kontakt von Wasser mit elektrischen
Bauteilen kann es zu einem Stromschlag,
sowie zu lebensgefährlichen Verletzungen und
Verbrennungen kommen.
Die Anzeigen und die Tasten der Regelung
vor Einwirkung von Nässe schützen.
Zum Reinigen der Regelung ein trockenes
Baumwolltuch verwenden. Das Verwenden
von aggressiven Reinigungsmitteln und
anderen Flüssigkeiten kann zu Geräte-
schäden oder Stromschlag führen.

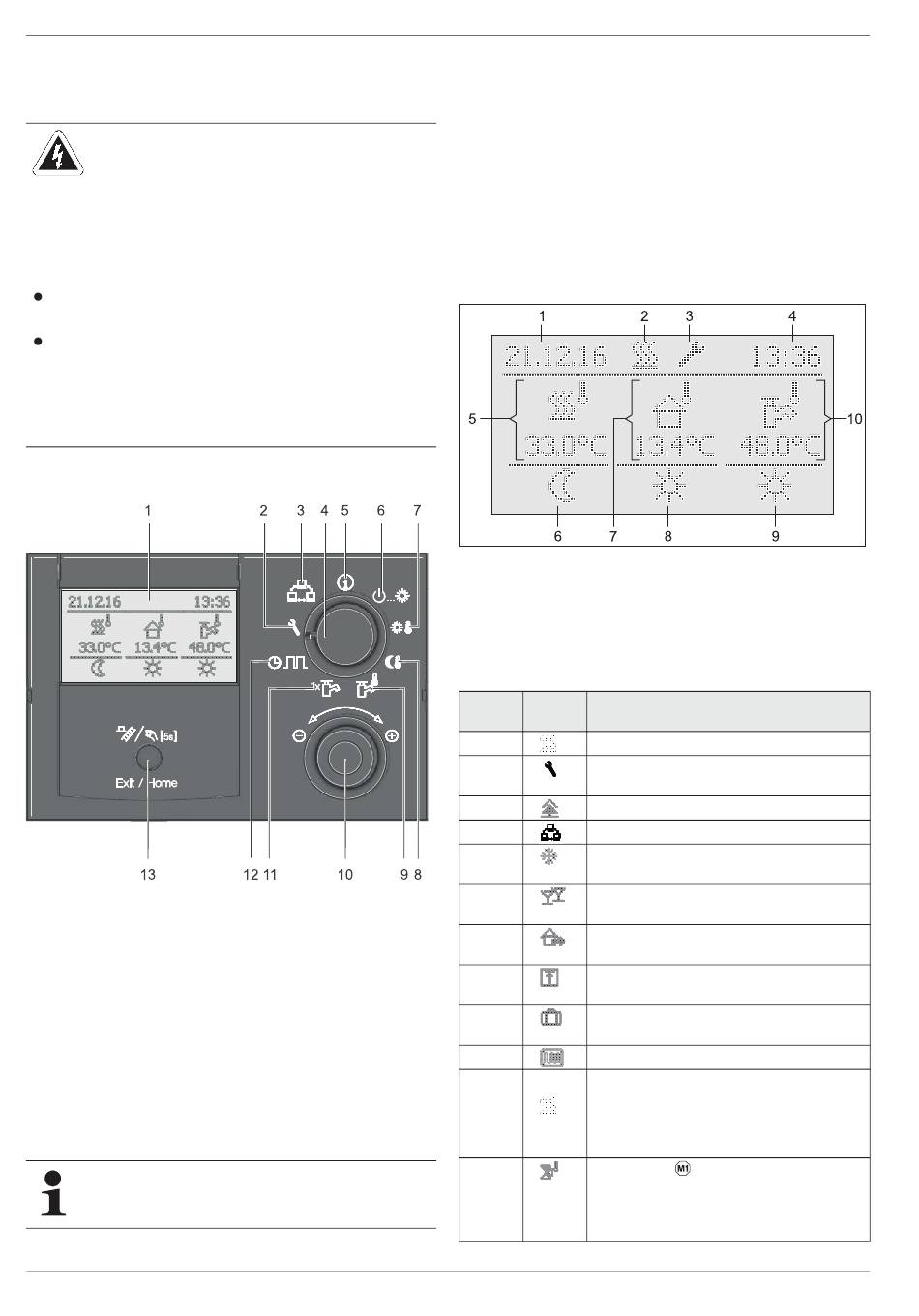

3.2 Anzeige- und Bedienelemente
1
Klartextdisplay
2
Stellung: Konfiguration
3
Stellung: Fern-Einstellung
4
Drehschalter
5
Stellung: Info
6
Stellung: Betriebsart
Bild 3-1
Anordnung Anzeige- und Bedienelemente
3.2.1 Displayanzeige
Alle Bedienschritte werden durch entsprechende Anzeigen in
einem farbig hinterleuchtetem Klartextdisplay unterstützt.
Die Menüführung kann in 7 Sprachen dargestellt werden (siehe
Kap. 3.4.8).
Störungen werden allgemein mit einem Fehlercode und
einer Klartext-Fehlermeldung im Display angezeigt.
Hinweise zur Störungsbehebung siehe Kap. 7.
Betriebsanleitung
8
7
Stellung: Raumsoll Tag
8
Stellung: Raumsoll Nacht
9
Stellung: WW Solltemp
10
Drehtaster
11
Stellung: WW Nachladung
12
Stellung: Zeitprogramm
13
Exit-Taste
Die Farbe der Hintergrundbeleuchtung kennzeichnet den
Betriebsstatus und den Bedienmodus:
Weiß:
Standardbeleuchtung, normale Betriebsanzeige.
Rot:
Fehlerstatus, je nach Art des Fehlers funktioniert der
ROTEX Wärmeerzeuger mit Einschränkungen
weiter.
Grün:
Bedienmodus mit Betreiberberechtigung.
Blau:
Bedienmodus mit Fachmannberechtigung.
1
Anzeige Datum
2
Status Brenneraktivität
3
Anzeige Fachmann-Login
4
Anzeige Uhrzeit
5
Aktuelle Vorlauftemperatur
6
Status Heizkreis
Bild 3-2
Display der Regelung - Standardanzeige
Position
Symbol
Bild 3-2
2
Wärmeanforderung aktiv
3
Zugriffsrechte Fachmann aktiv (siehe
Kap. 3.6.1)
2 / 3
Entlüftungsfunktion aktiv (siehe Kap. 3.6.4)
2 / 3
Terminalfunktion aktiv (siehe Kap. 3.4.9)
2 / 3
Frostschutzfunktion aktiv (siehe
Kap. 3.6.11)
2 / 3
Temporäres Zeitprogramm "Party" aktiv
(siehe Kap. 3.4.7)
2 / 3
Temporäres Zeitprogramm "Abwesend"
aktiv (siehe Kap. 3.4.7)
2 / 3
Temporäres Zeitprogramm "Feiertag" aktiv
(siehe Kap. 3.4.7)
2 / 3
Temporäres Zeitprogramm "Urlaub" aktiv
(siehe Kap. 3.4.7)
2 / 3
Estrichprogramm aktiv (siehe Kap. 3.6.7)
5
Direkter Heizkreis
– Bei Normalbetrieb wird darunter die
aktuelle Vorlauftemperatur t
zeigt.
5
Mischerkreis
Darunter wird die aktuelle Vorlauftempe-
ratur des zugeordneten Heizkreises ange-
zeigt.
7
Aktuelle Außentemperatur
8
Aktive Betriebsart
9
Status Warmwasserberei-
tung
10
Aktuelle Speichertemperatur
Erklärung
ange-
V1
Daikin/ROTEX Regelung
RoCon BF
008.1543699_01 – 03/2018 – DE
