Konfiguration
Installation
Anlagenkonfiguration
Estrich
Aus
T-WE
Estrich
Ein
T-WE
Estrich

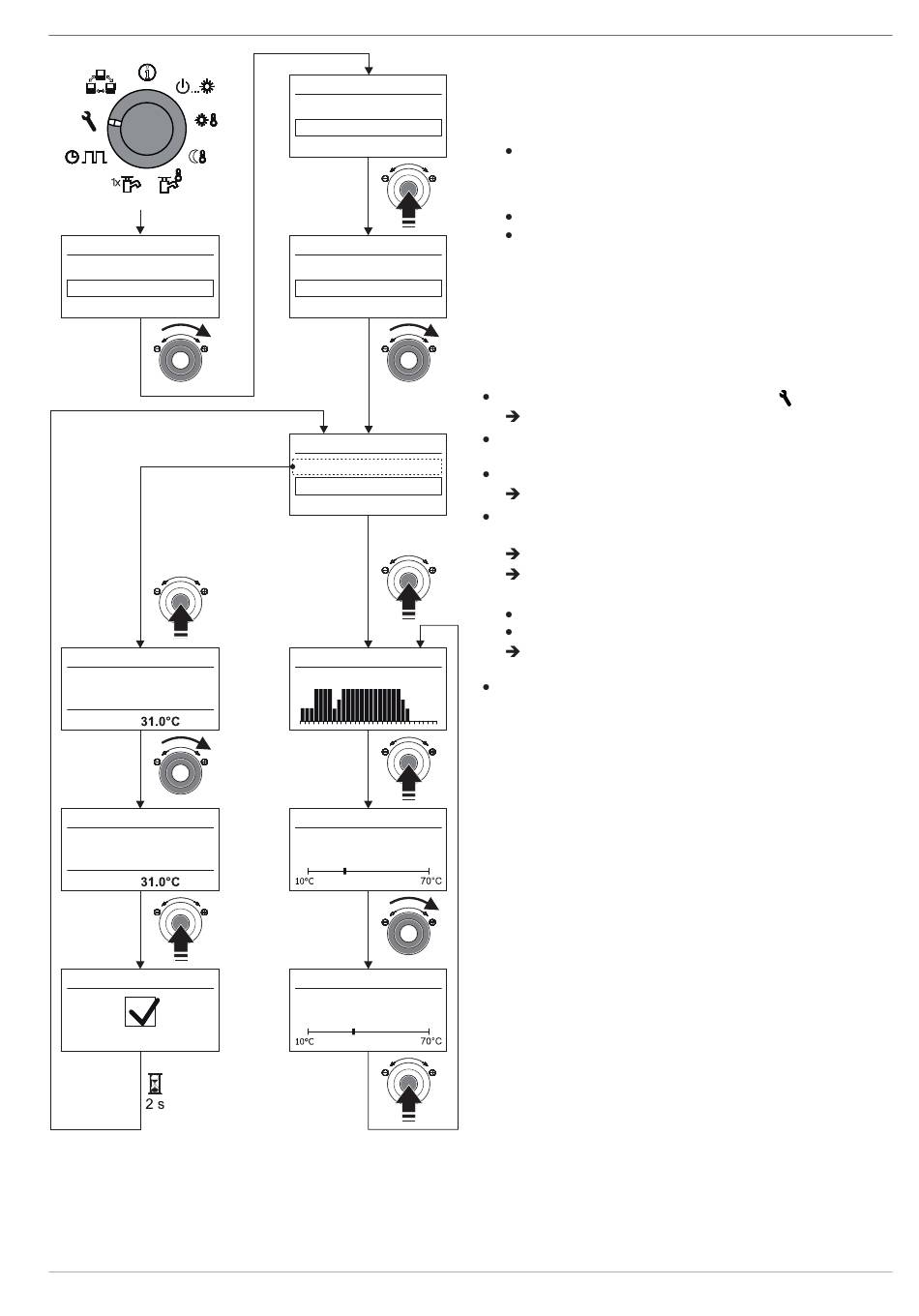

Bild 3-21 Estrichprogramm einstellen
Daikin/ROTEX Regelung
RoCon BF
008.1543699_01 – 03/2018 – DE
Konfiguration
Anlagenkonfiguration
HZK Konfig
WW Konfig
HZK Konfig
HK Funktion
Betrieb HKP
HZK Konfig
Estrich
Estrichprogramm
Estrichprogramm
Tag 1 25°C
Tag 1
Tag 1 25°C
Tag 1
Tag 1 26°C
Nach Ablauf des Estrichprogramms arbeitet die Regelung
RoCon BF in der zuvor eingestellten Betriebsart weiter. Sofern
nicht vorab konfiguriert, sind anschließend noch folgende Nach-
arbeiten notwendig.
a) Bei Anschluss ohne Raumregler:
Heizkennlinie bzw. gewünschte Vorlauftemperatur
einstellen.
b) Bei Anschluss mit Raumregler:
Raumregler aktivieren.
Heizkennlinie bzw. gewünschte Vorlauftemperatur
einstellen. Ggf. Parameter [Raumeinfluss] aktivieren und
Raumsolltemperatur einstellen.
3.6.8 Relaistest
Bei Fehlermeldungen, Heizungsproblemen oder im Rahmen der
jährlichen Wartung kann es erforderlich sein, die Funktion von in-
ternen Schaltrelais und Sensoren zu prüfen.
Drehschalter in Stellung "Konfiguration"
Übersicht wird angezeigt.
Mit dem Drehtaster die Ebene "Anlagenkonfiguration"
anwählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Übersicht wird angezeigt.
Mit dem Drehtaster folgenden Parameter auswählen:
[Relaistest] (nur mit Fachmanncode sichtbar)
Alle Relais werden deaktiviert.
Auswahlliste aller Relais wird angezeigt (Zuordnung der
Relais siehe Kap. 6.2).
Mit dem Drehtaster das zu prüfende Relais auswählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Relais wird aktiviert.
Abbruch und Rücksprung durch:
– kurzen Druck der Exit-Taste oder des Drehtasters
– Auswahl eines anderen Menüs mittels des Drehschalters.
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden
Sie in Kap. 6.2.
3.6.9 Einstellungen für optionale Zirkulationspumpe
Zur Komfortsteigerung bei der Warmwasserentnahme kann mit
der Regelung RoCon BF eine optionale Zirkulationspumpe ge-
schaltet werden.
Dazu gibt es 2 Einstellmöglichkeiten:
a) Separates Schaltzeitprogramm (siehe Kap. 3.4.7). Die
Zirkulationspumpe arbeitet dabei nach einem eigenständigen
Schaltzeitprogramm.
b) Gemeinsam mit einem Warmwasser-Schaltzeitprogramm.
Die Zirkulationspumpe wird dabei parallel zu den Betriebszei-
ten eines Warmwasser-Schaltzeitprogramms angesteuert.
Unabhängig vom eingestellten Schaltzeitprogramm kann der
Energieverbrauch der Zirkulationspumpe minimiert werden,
indem sie getaktet betrieben wird. Mit dem Parameter [Zirk In-
tervall] wird eingestellt, wie lange die Zirkulationspumpe in-
nerhalb eines 15-minütigen Intervalls betrieben wird.
3
x
Bedienung
stellen.
Betriebsanleitung
27
