Konfiguration
Installation
Anlagenkonfiguration
Konfiguration
Anlagenkonfiguration
HZK Konfig
WW Konfig
HZK Konfig
HK Funktion
Betrieb HKP

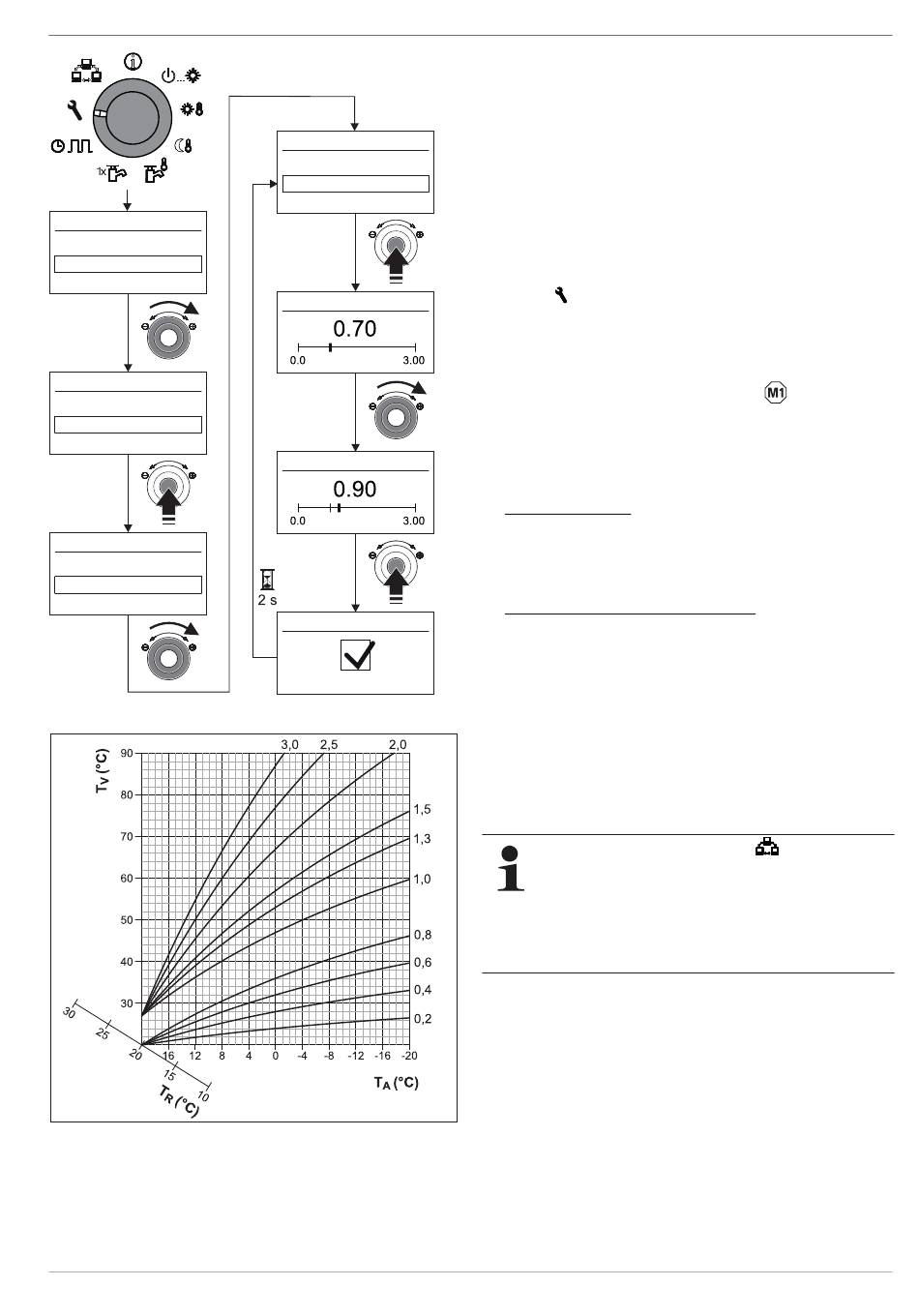

Bild 3-16 Manuelle Einstellung der Heizkurve
T
Außentemperatur
A
T
Raumtemperatur-Sollwert
R
Bild 3-17 Heizkurven
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden
Sie in Kap. 6.2.
Daikin/ROTEX Regelung
RoCon BF
008.1543699_01 – 03/2018 – DE
HZK Konfig
Akzeptanzgr WW
Heizkurve
T-Vorlauf Tag
Heizkurve
Heizkurve
Heizkurve
T
Vorlauftemperatur
V
3.6.3 Witterungsgeführte Vorlauftemperaturregelung
Wenn die witterungsgeführte Vorlauftemperaturregelung aktiv
ist, wird die Vorlauftemperatur automatisch, abhängig von der
Außentemperatur nach der eingestellten Heizkurve bestimmt.
Dazu muss der Außentemperaturfühler (RoCon OT1 ange-
schlossen sein.
Ist zusätzlich der Raumregler (RoCon U1 / EHS157034) an die
ROTEX RoCon BF angeschlossen, werden die Solltemperaturen
witterungs- und raumtemperaturgeführt (siehe
Tab. 6-3/Tab. 6-18, Parameter [Raumeinfluss]) geregelt.
Die Aktivierung bzw. Deaktivierung dieser Funktion erfolgt über
den Parameter [HK Funktion] in der Drehschalterstellung "Konfi-
guration"
in der Ebene "HZK Konfig".
– Parameter [HK Funktion] = 0: Witterungsgeführte Vorlauftem-
peraturregelung
– Parameter [HK Funktion] = 1: Regelung nach fester Solltem-
peratur
Bei angeschlossenen Mischermodul
Die Einstellung der Heizkurve und die Aktivierung der witterungs-
geführten Vorlauftemperaturregelung für den zugeordneten
Heizkreis erfolgen in gleicher Weise, wie zuvor beschrieben.
Es besteht die Möglichkeit den zugeordneten Heizkreis zu
betreiben als
a) Mischererweiterung
Dem Mischermodul wird die Außentemperatur des am
Wärmeerzeuger angeschlossenen Außentemperaturfühlers
über den CAN-Bus übermittelt.
oder als
b) Mischererweiterung mit Zonenregelung
Am Mischermodul muss ein separater Außentemperaturfüh-
ler (RoCon OT1) angeschlossen werden. Der zugeordnete
Heizkreis wird nach der, für diese Zone relevanten Außen-
temperatur geregelt.
Mit aktivierter Terminalfunktion kann das Mischermodul über das
Bedienteil RoCon B1 des Wärmeerzeugers bedient und die Ein-
stellungen für den zugeordneten Heizkreis vorgenommen
werden.
In Verbindung mit dem Raumregler RoCon U1 / EHS157034
kann das Mischermodul den zugeordneten Heizkreis auch völlig
selbstständig und unabhängig vom Wärmeerzeuger regeln.
Wird in der Drehschalterstellung
"n.a." angezeigt, ist der Bedieneinheit bisher keine gül-
tige Terminaladresse zugewiesen.
Sollte die Meldung "n.a." weiterhin angezeigt werden, kann es
erforderlich sein, dass die Gerätesoftware aktualisiert werden
muss, um die Terminalfunktion nutzen zu können. Wenden Sie
sich hierzu bitte an das ROTEX Service Team.
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Drehschalterstel-
lung finden Sie in Kap. 6.2.3 und 6.13.2.
3.6.4 Entlüftungsfunktion
Durch Aktivieren der Entlüftungsfunktion startet die RoCon BF
Regelung ein fest definiertes Ablaufprogramm mit Start-Stopp-
Betrieb der integrierten Heizungsumwälzpumpe sowie verschie-
denen Stellungen, der am ROTEX Wärmeerzeuger angeschlos-
senen 3-Wege-Umschaltventile.
Vorhandene Luft kann während der Entlüftungsfunktion über das
automatische Entlüftungsventil austreten und der am ROTEX
Wärmeerzeuger angeschlossene Hydraulikkreislauf wird eva-
kuiert.
3
x
Bedienung
die Meldung
Betriebsanleitung
23
