4 x Erste Inbetriebnahme
1 Datum
2 Uhrzeit
3 Aktuelle Raumtemperatur

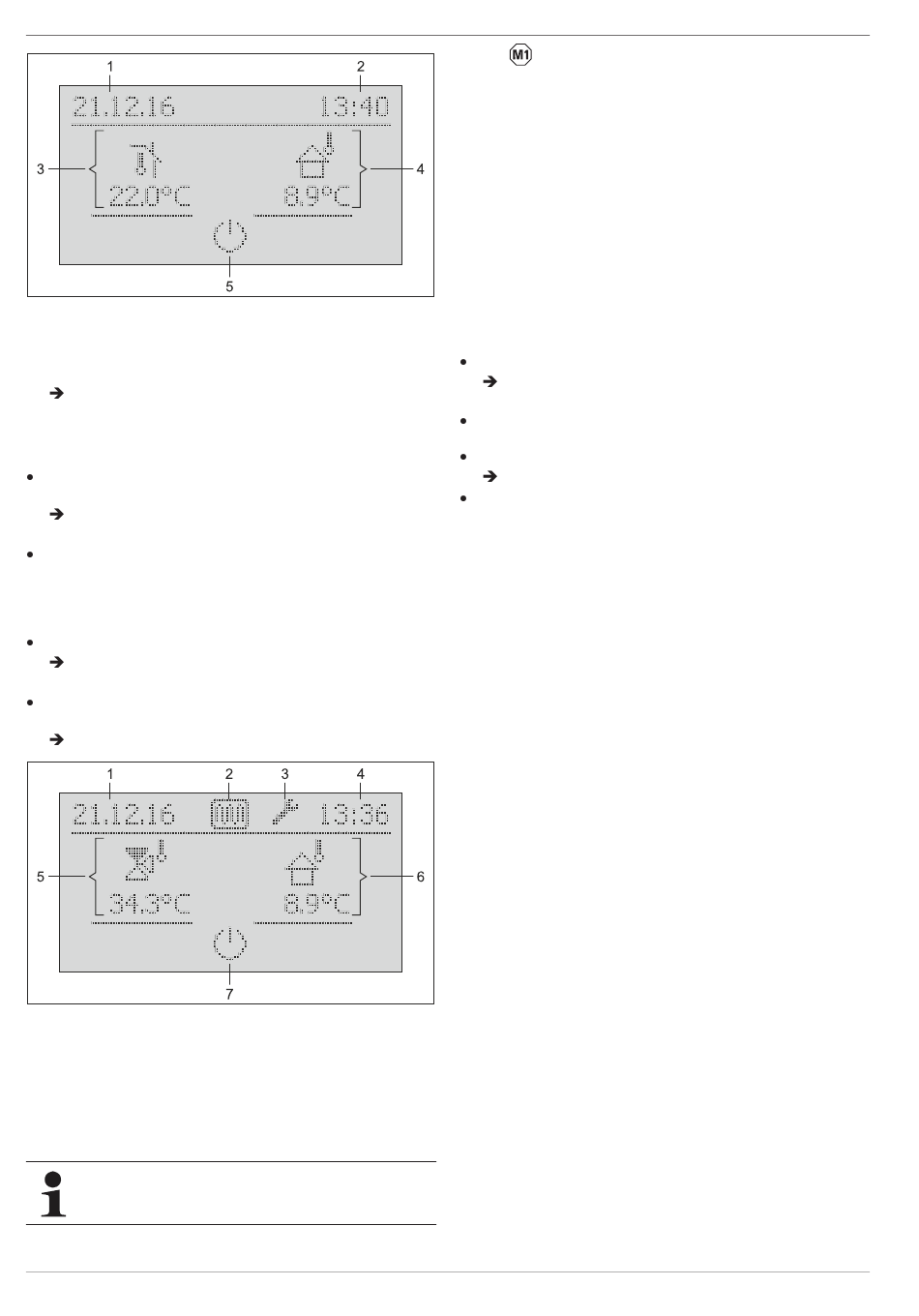

Bild 4-4 Standardanzeige RoCon M1 / EHS157068 - "Wohnraum"
Die Einstellungen an der Raumstation RoCon U1 /
EHS157034 wirken nur auf den zugeordneten Heizkreis
(außer bei aktivierter Terminalfunktion).
B: Konfiguration bei Einstellung "Mischer"
Einstellung "Mischer" mit kurzem Druck auf den Drehtaster
bestätigen.
Einstellung der Heizkreiskennung (Parameter [HZK
Zuordnung]) wird angezeigt.
Mit dem Drehtaster den Parameter [HZK Zuordnung]
einstellen. Dieser Parameter muss identisch mit der
Einstellung des Adressschalters im Mischermodul sein (siehe
Bild 4-2), welchem die Raumstation RoCon U1 / EHS157034
zugeordnet wird.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Einstellung der Terminalkennung (Parameter [Terminal-
adresse]) wird angezeigt.
Mit dem Drehtaster den Parameter [Terminaladresse]
einstellen.
Standardanzeige wird angezeigt (siehe Bild 4-5).
1 Anzeige Datum
2 Statusanzeige: Estrichfunkti-
on aktiv
3 Statusanzeige: Fachmann-
Login
4 Anzeige Uhrzeit
Bild 4-5 Standardanzeige RoCon M1 / EHS157068 - "Mischer" mit
beispielhaften Statusanzeigen
In der Einstellung "Mischer" ist der Raumfühler von
RoCon M1 / EHS157068 deaktiviert.
Betriebsanleitung
34
4 Aktuelle Außentemperatur
5 Aktive Betriebsart des zuge-
ordneten Heizkreises
5 Aktuelle Vorlauftemperatur
des Mischerkreises
6 Aktuelle Außentemperatur
7 Eingestellte Betriebsart des
zugeordneten Heizkreises
4.4.3 Mischermodul RoCon M1 / EHS157068
einem Wärmeerzeuger zuordnen
Wenn nur 1 Wärmeerzeuger im RoCon-System eingebunden ist,
ist keine Anpassung der Wärmeerzeugerkennung notwendig
(siehe Tab. 4-1).
Falls Anpassungen vorgenommen werden müssen, ist der Wert
des Parameters [WE Zuordnung] (siehe Kap. 6, Tab. 6-1) auf
den gleichen Wert wie die Wärmeerzeugerkennung des ROTEX
Wärmeerzeugers einzustellen, welche den Mischerkreis dieses
Mischermoduls versorgen soll.

4.4.4 Master-RoCon-Funktion

Jeder Raumstation RoCon U1 / EHS157034, deren Heizkreis-
kennung auf einen direkten Heizkreis eingestellt ist, kann die
Master-RoCon-Funktion zugeordnet werden.
Fachmanncode eingeben (siehe Kap. 3.6.1).
Nach Eingabe wird wieder die Ebene "Installation"
angezeigt.
Mit dem Drehtaster den Parameter [Master-RoCon]
anwählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Einstellung des Parameters wird angezeigt.
Mit dem Drehtaster den Parameter für die Funktion auf "Ein"
stellen und durch kurzen Druck auf den Drehtaster bestä-
tigen.
Alle Einstellungen an der Raumstation RoCon U1 /
EHS157034 wirken wie Einstellungen am Bedienteil RoCon B1
des zugeordneten Wärmeerzeugers.
Somit können auch die Funktionen zur Warmwasserbereitung
von der Raumstation aus fernbedient werden.
Da in dieser Einstellung das Bedienteil RoCon B1 die Kontrolle
über den zugeordneten Heizkreis besitzt, wirken Einstellungen,
welche am Bedienteil des ROTEX Wärmeerzeugers vorge-
nommen werden, nur auf den Wärmeerzeuger aber nicht auf den
Heizkreis (siehe Kap. 4.1).

4.4.5 Hausmeisterfunktion

Die Hausmeisterfunktion ist gleichbedeutend mit der Terminal-
funktion (siehe Kap. 3.4.9 und Kap. 4.1 unter Parameter [Termi-
naladresse]).
