3.5.3 STB Test
VORSICHT!
Verbrennungsgefahr durch heiße Oberflächen.
Wärmeerzeuger und angeschlossene
Hydraulikkomponenten während des STB
Tests und danach nur mit geeigneten
Schutzhandschuhen berühren.
Wärmeerzeuger nach dem STB Test ausrei-
chend lang abkühlen lassen.
VORSICHT!
Überhitzungsgefahr während des STB Tests.
Der Wärmeerzeuger und ein direkt am
Wärmeerzeuger angeschlossener Heizkreis
können während des STB Tests beschädigt
werden.
Der STB Test darf nur vom Heizungs-
fachmann ausgeführt werden.
Kann der direkte Heizkreis vor dem STB Test
nicht hydraulisch entkoppelt werden (z. B.
Fußbodenheizung), muss dieser manuell
beidseitig absperrbar sein.
Zur Vermeidung von Schäden am Wärmeer-
zeuger, muss vor dem STB Test eine
Bypassstrecke installiert werden.
Bei Wärmebeständigkeit der im direkten
Heizkreis eingebauten Materialien unter
105 °C, muss dieser vor Durchführung des
STB Tests abgesperrt und eine Bypass-
strecke geöffnet werden.
1
Wärmeerzeuger
2
Direkt angeschlossener
Heizkreis
3
Absperrhahn (Vorlauf)
schließen

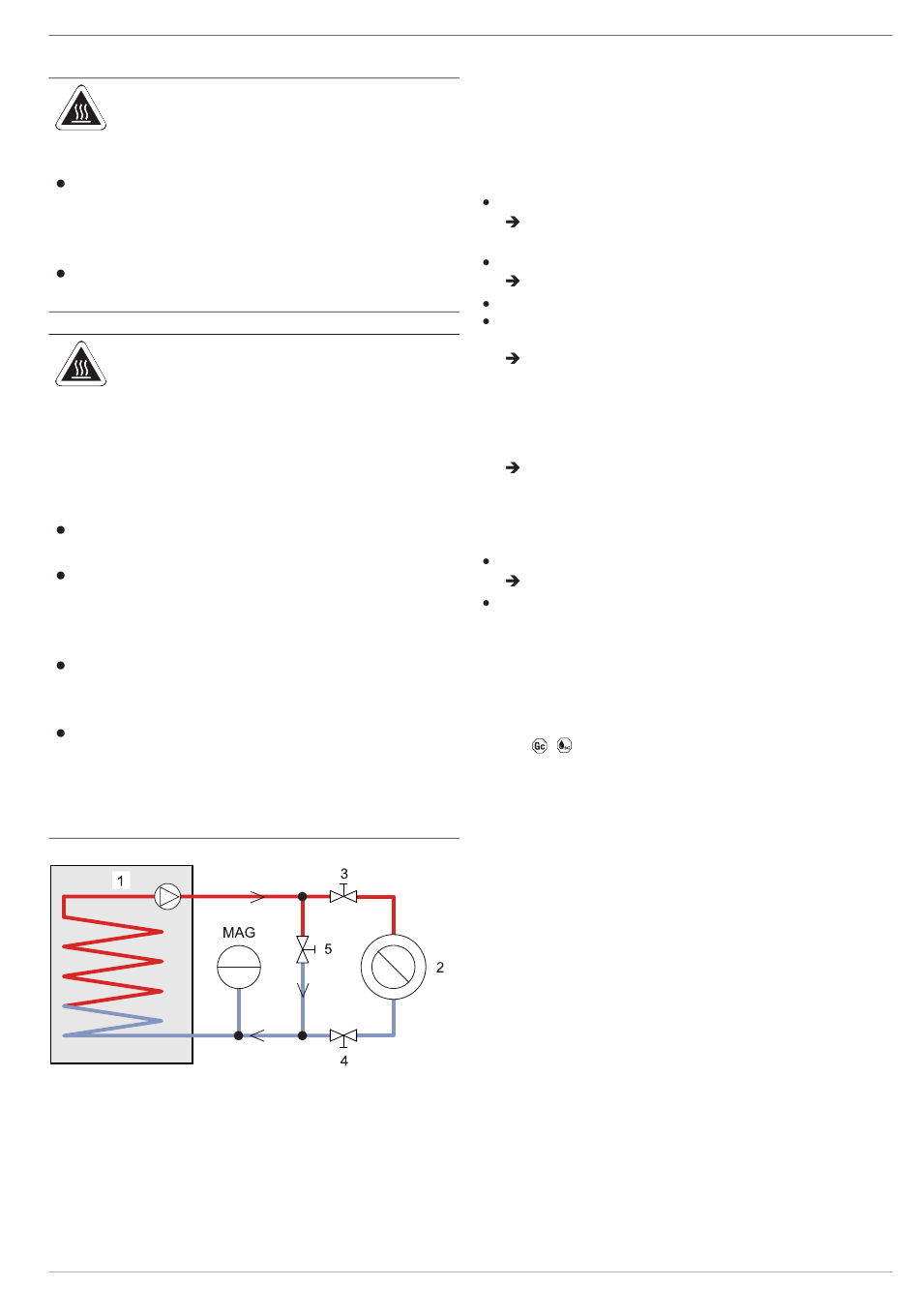

Bild 3-14 Hydraulikschaltung für STB Test bei Heizkreisinstallation mit
Wärmebeständigkeit unter 105 °C
Daikin/ROTEX Regelung
RoCon BF
008.1543699_01 – 03/2018 – DE
4
Absperrhahn (Rücklauf)
schließen
5
Absperrhahn (Bypass) öff-
nen
MAG
Membranausdehnungs-
gefäß
Die STB-Funktion schaltet bei unzulässig hoher Kesseltempe-
ratur den Brenner ab und verriegelt ihn gegen automatisches
Wiedereinschalten.
Die Grenztemperaturen sind fest im Feuerungsautomaten des je-
weiligen Wärmeerzeugers festgelegt und nicht veränderbar.
Zur Überprüfung der STB-Funktion kann der STB Test durchge-
führt werden:
Fachmanncode eingeben (siehe Kap. 3.6.1).
Nach Eingabe wird wieder die Ebene "Installation" ange-
zeigt.
Exit-Taste mindestens 5 s drücken.
Menü "Sonderebene" wird angezeigt.
Mit dem Drehtaster das Programm "STB Test" anwählen.
Programm durch dauerhaften Druck auf den Drehtaster
ausführen.
Im Display wird "STB Test" angezeigt.
Die integrierte Wärmeerzeuger-Maximaltemperaturbe-
grenzung wird dauerhaft umgangen und der Wärmeer-
zeuger bleibt uneingeschränkt bis zum Auslösen der
Sicherheitstemperaturbegrenzung unter Volllast in
Betrieb.
Alle extern angeschlossenen Verbraucher werden was-
serseitig vom Wärmeerzeuger getrennt (vorhandene
Mischer werden geschlossen). Mit Ausnahme der Kessel-
pumpe sind alle Heizkreis- sowie Speicherladepumpen
außer Betrieb.
Drehtaster loslassen.
Der STB Test wird beendet.
Bei erfolgreichem STB Test (Sicherheitsabschaltung mit
Fehlercode E1):
Nach ausreichender Abkühlung muss der Sicherheitstempe-
raturbegrenzer (STB) manuell entriegelt werden, um in den
normalen Heizbetrieb zurückzukehren. Siehe Kap. 7.1.3 und
Installations- und Betriebsanleitung des jeweiligen Wärmeer-
zeugers.
3.5.4
,
Referenzfahrt 3-Wege-Umschaltventile
Die Positionen der beiden 3-Wege-Umschaltventile 3UVB1 und
3UV DHW in der GCU compact und im A2 F mit eingebautem
Smart start kit oder mit eingebautem Ventil Kit werden zur opti-
mierten Energieausnutzung (z. B. Heizungsunterstützungs-
funktion) stufenlos zwischen ihren beiden Grundeinstellungen
geregelt.
Zur Sicherstellung dieser Funktion werden die beiden 3-Wege-
Umschaltventile automatisch immer an den Wochentagen
"Montag", "Mittwoch" und "Freitag" um jeweils 11:00 Uhr in ihre
Grundstellung (Bypass - Weg AB-A geöffnet) gefahren.
Diese Funktion kann bis zu 5 Minuten dauern. Sie ist fest einpro-
grammiert und kann nicht verändert werden.
