Das lokale Bedienteil wirkt als Fernbedienung für das externe
Gerät. Dabei werden alle Bedienfunktionen 1:1, wie am externen
Gerät ausgeführt und abgespeichert.
Wird in der Drehschalterstellung
"n.a." angezeigt, ist diesem Bedienteil bisher keine gül-
tige Terminalkennung zugewiesen.
Sollte die Meldung "n.a." weiterhin angezeigt werden, kann es
erforderlich sein, dass die Gerätesoftware aktualisiert werden
muss, um die Terminalfunktion nutzen zu können. Wenden Sie
sich hierzu bitte an das ROTEX Service Team.
Am Adressschalter (siehe Bild 4-2) muss eine eindeutige Geräte-
kennung ( 1) für den von diesem Mischermodul zu regelnden
Heizkreis eingestellt werden, die mit dem (Parameter [HZK Zu-
ordnung]) des Mischermoduls (siehe Tab. 4-1) synchronisiert
werden muss.

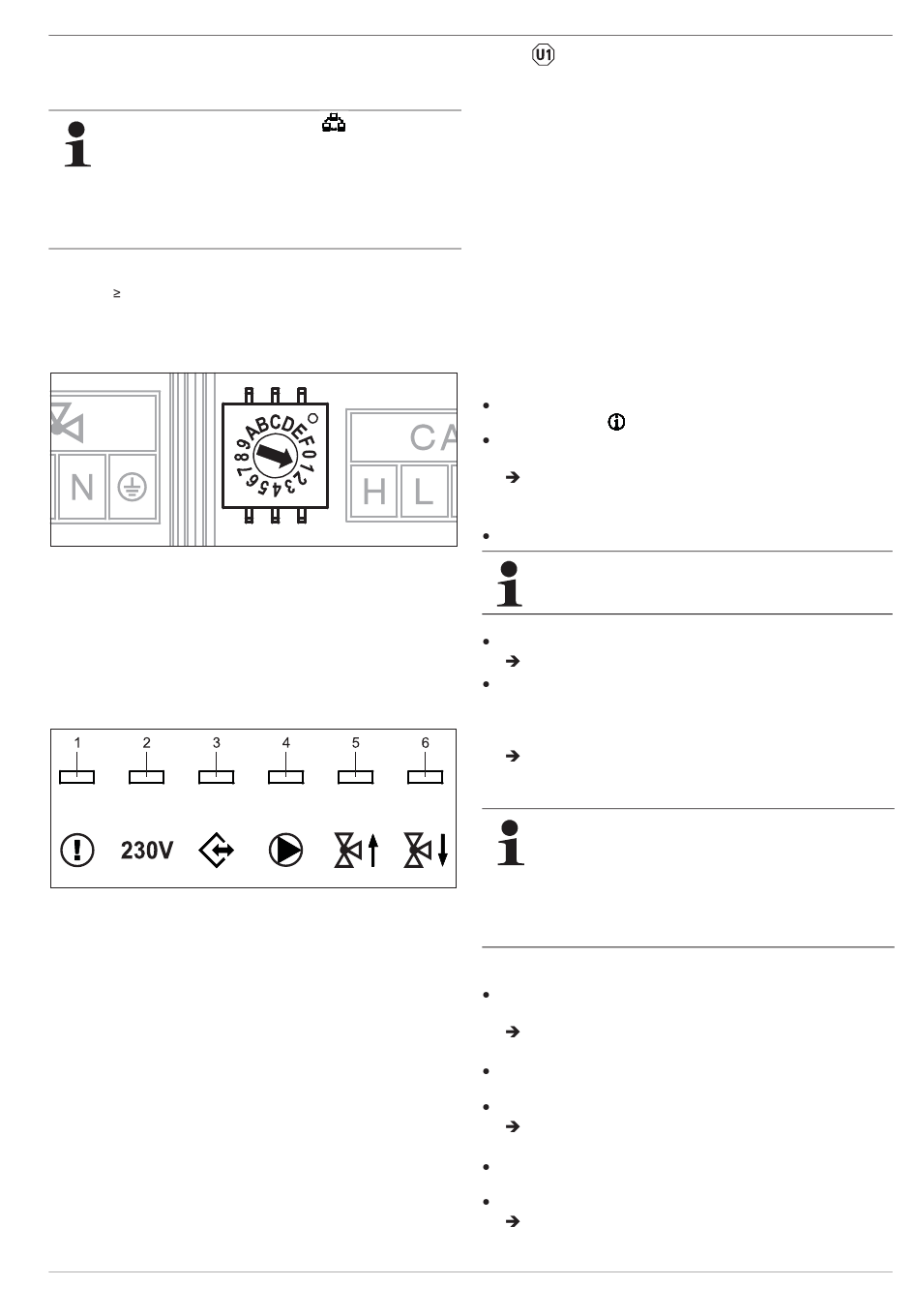

Bild 4-2 Einstellung Gerätekennung für Mischermodul RoCon M1 /
EHS157068
Alle Einstellungen und Bedienschritte für diesen Heizkreis er-
folgen analog zu denen für den direkten Heizkreis. Die Übersicht
über die verfügbaren Parameter und ihrer Einstellungen finden
Sie in Kap. 5.13.
Direkt am Mischermodul RoCon M1 / EHS157068 kann der ak-
tuelle Betriebsstatus festgestellt werden (siehe Bild 4-3).
1 LED rot - Blinkend: Interner Fehler
(Fehlercode wird über CAN-Bus an zugeordnete
Bedieneinheit übermittelt)
- An: Unterspannung der internen Uhr nach Strom-
ausfall (>10 h)
2 LED grün - An: Betriebsanzeige, Mischermodul eingeschaltet
3 LED grün - An: CAN-Kommunikation hergestellt
4 LED grün - An: Mischerkreispumpe eingeschaltet
5 LED grün - An: Mischer "AUF" wird angesteuert
6 LED grün - An: Mischer "ZU" wird angesteuert
Bild 4-3 Symbolerklärung Statusanzeigen RoCon M1 / EHS157068
Daikin/ROTEX Regelung
RoCon BF
008.1543699_01 – 03/2018 – DE
4.4.2
Die Raumstation RoCon U1 / EHS157034 kann als
a) Fernbedieneinheit des ROTEX Wärmeerzeugers,
die Meldung
b) Mischerkreisbedieneinheit (als Mischerkreiserweiterung oder
eigenständige Mischerkreisregelung),
c) Raumthermostat für den ROTEX Wärmeerzeuger,
d) Fernbedieneinheit des gesamten RoCon-Systems (mit akti-
vierter Terminalfunktion)
eingesetzt werden.
Die Raumstation muss über eine CAN-Busleitung mit einer, in
dem ROTEX Wärmeerzeuger eingebauten RoCon-Regelung
oder einem Mischermodul RoCon M1 / EHS157068 verbunden
sein. Es ist kein gesonderter Netzanschluss für die Raumstation
notwendig.
Ablauf zur Erstinbetriebnahme
(siehe auch Kap. 4.2)
Drehschalter an der Raumstation RoCon U1 / EHS157034 in
Stellung "Info"
Stromversorgung des zugehörigen ROTEX Wärmeerzeugers
einschalten.
Nach der Startphase wird die Auswahl für die Bedienspra-
che an der Raumstation RoCon U1 / EHS157034 ange-
zeigt.
Mit dem Drehtaster die gewünschte Sprache anwählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Meldung "Einrichtungsassist" wird angezeigt.
Mit dem Drehtaster den gewünschten Verwendungszweck
der Raumstation anwählen.
– "Wohnraum": Verwendungszweck siehe a), c), d)
– "Mischer": Verwendungszweck siehe b)
Je nach ausgewählter Verwendung erfolgt die weitere
Konfiguration anhand der nachfolgenden Abschnitte (A
oder B).
Mit der Raumstation können allerdings nicht alle Funktionen
(z. B. Handbetrieb, Zurücksetzen von Fehlern) des ROTEX
Wärmeerzeugers aktviert werden.
A: Konfiguration bei Einstellung "Wohnraum"
Einstellung "Wohnraum" mit kurzem Druck auf den
Drehtaster bestätigen.
Einstellung der Heizkreiskennung (Parameter [HZK
Zuordnung]) wird angezeigt.
Im Parameter [HZK Zuordnung] mit dem Drehtaster den
zugehörigen Heizkreis auswählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Einstellung der Terminalkennung (Parameter [Terminal-
adresse]) wird angezeigt.
Mit dem Drehtaster den Parameter [Terminaladresse]
einstellen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Standardanzeige wird angezeigt (siehe Bild 4-4).
4 x Erste Inbetriebnahme

Raumstation RoCon U1 / EHS157034

stellen.
Die Bediensprache kann jederzeit erneut geändert wer-
den.
Alle Bedienschritte nach der Erstinbetriebnahme für
den zugeordneten Heizkreis erfolgen analog zu denen
am Bedienteil RoCon B1 des ROTEX Wärmeerzeu-
gers.
