Bus-Tasten-Modul, Bus-Video-Netzgerät
BTLM 650-04
In-Home-Bus
bis max.
160 Ruftasten
a
a
1
= Rückwärtskompatibel (zu BVSG 650-...)
Norm
= Betrieb als Neuanlage
2
= Modus erhöhte Reichweite
b
In-Home-Bus: Video kann ein- und ausgeschaltet werden.
c
LED 1
= Betriebs-LED
LED 2
= Störungs-LED
d
Taste für Programmiermodus EIN/AUS.
e
Einstellung Adresse von 1-15 (1-F) erforderlich bei einem Mehrstrang-
system.
f
Buchse für den Anschluss von PRI 602-... USB, ist nur vorhanden wenn
ZBVG 650-... gesteckt ist.
BTLM 650-04
In-Home-Bus
IN
OUT
IN
OUT
bis max.
40 Bus-Tasten-Module
b
c
d
e
f

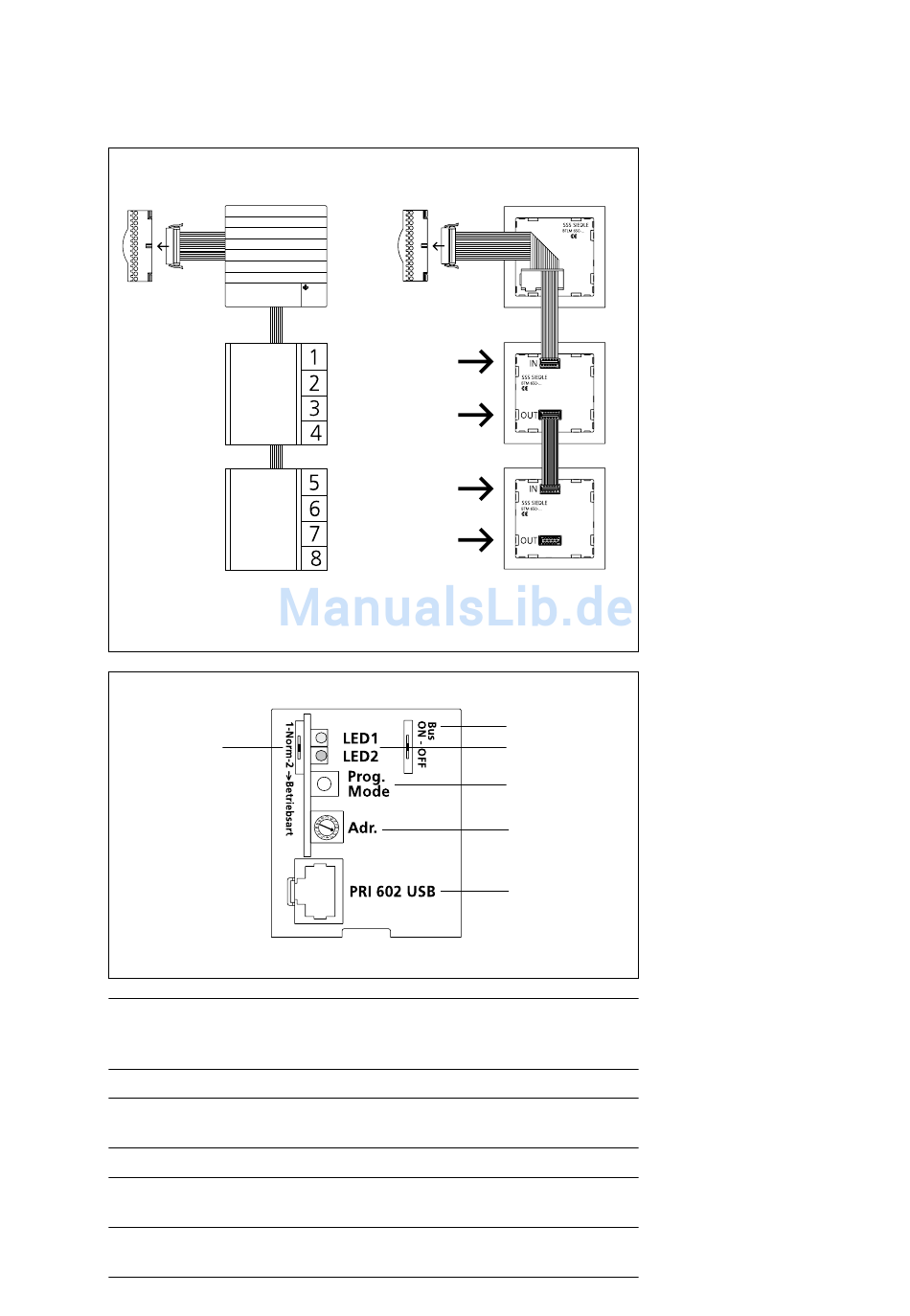

Bus-Tasten-Modul
Anschluss der Bus-Tasten-Module
an den Bus-Türlautsprecher über
Flachbandkabel. Die Versorgung der
Namensschild-Beleuchtung erfolgt
über den Anschluss-Klemmblock des
BTLM 650-04.
Die Anzahl der möglichen beleucht-
baren Bus-Tasten-Module hängt von
der Gesamtbelastung des TR 603-...
(1,3 A) ab.
Bus-Video-Netzgerät
Am BVNG 650-0 muss der Betriebs-
artenschalter bei einer Neuanlage
auf Stellung Norm stehen
(Auslieferungszustand). Werden
innerhalb des Stranges Bus-Telefone
der Vorgänger-Serie eingesetzt,
(z. B. BTS/BTC 750-02 mit Bus-
Video-Empfänger BVE 650-...),
muss der Betriebsartenschalter auf 1
gestellt werden.
Weitere Informationen siehe
Seite 136
Mit dem Drehschalter „Adr." wird
an dem Bus-Video-Netzgerät die
Adresse eingestellt. Bei einem
Einstrangsystem ist im Auslieferungs-
zustand Adresse 1 eingestellt und
muss nicht verändert werden. Bei
einem Mehrstrangsystem werden die
Bus-Video-Netzgeräte fortlaufend
adressiert.
39
