8 Zusatzfunktionen
Paralleler Türruf, Zusatzversorgung, Bildspeicher
Paralleler Türruf
Nur strangintern möglich.
Auf dem In-Home-Bus: Video kann
1 Bus-Telefon mit Farbmonitor ohne
Zusatzversorgung auf eine Klingel-
taste klingeln. Mit einer zusätzli-
chen Versorgung der Bus-Telefone
VIB 150-.../BTSV/BTCV/BFCV 850-...
mit einer Gleichspannung
können bis zu 8 Bus-Telefone mit
Farbmonitor über eine Klingeltaste
gleichzeitig gerufen werden.
B TSV 850-... *
VIB 150-... *
BTCV 850-... *
BFCV 850-... *
Stromverbrauch und Reichweiten
mit Zusatzversorgung
Spannungsbereich: 20–30 V DC
Betriebsart NORM, J-Y(ST)Y
Versorgung mit NG 602-... max. Leitungslänge/Entfernung der zusätzlichen Versorgung
BTSV 850-.../VIB 150-...
Stromaufnahme 300 mA
BTCV/BFCV 850-...
Stromaufnahme 350 mA
* Versorgung direkt aus dem
In-Home-Bus, am BTCV/
BFCV 850-... dann keine Funktion
des Bildspeichers.
128
Bei der zusätzlichen Versorgung ist
die Stromaufnahme der Bus-Telefone
zu beachten sowie die zulässige
Leitungslänge. Die Leitungslänge
verringert sich, je mehr Geräte ver-
sorgt werden.
B TSV 850-...
VIB 150-...
BTCV 850-...
BFCV 850-...
1 Gerät 2 Geräte
100 m* 70 m
1 Gerät 2 Geräte
100 m** 70 m
** Bei Parallelschaltung mit
DoorCom DCA 650-... muss bereits
das erste Bus-Telefon zusätzlich ver-
sorgt werden.
Bildspeicher
Bei Verwendung des Bildspeicher
im BTCV/BFCV 850-... muss immer
eine Versorgung über die Klemmen
+M/–M erfolgen.

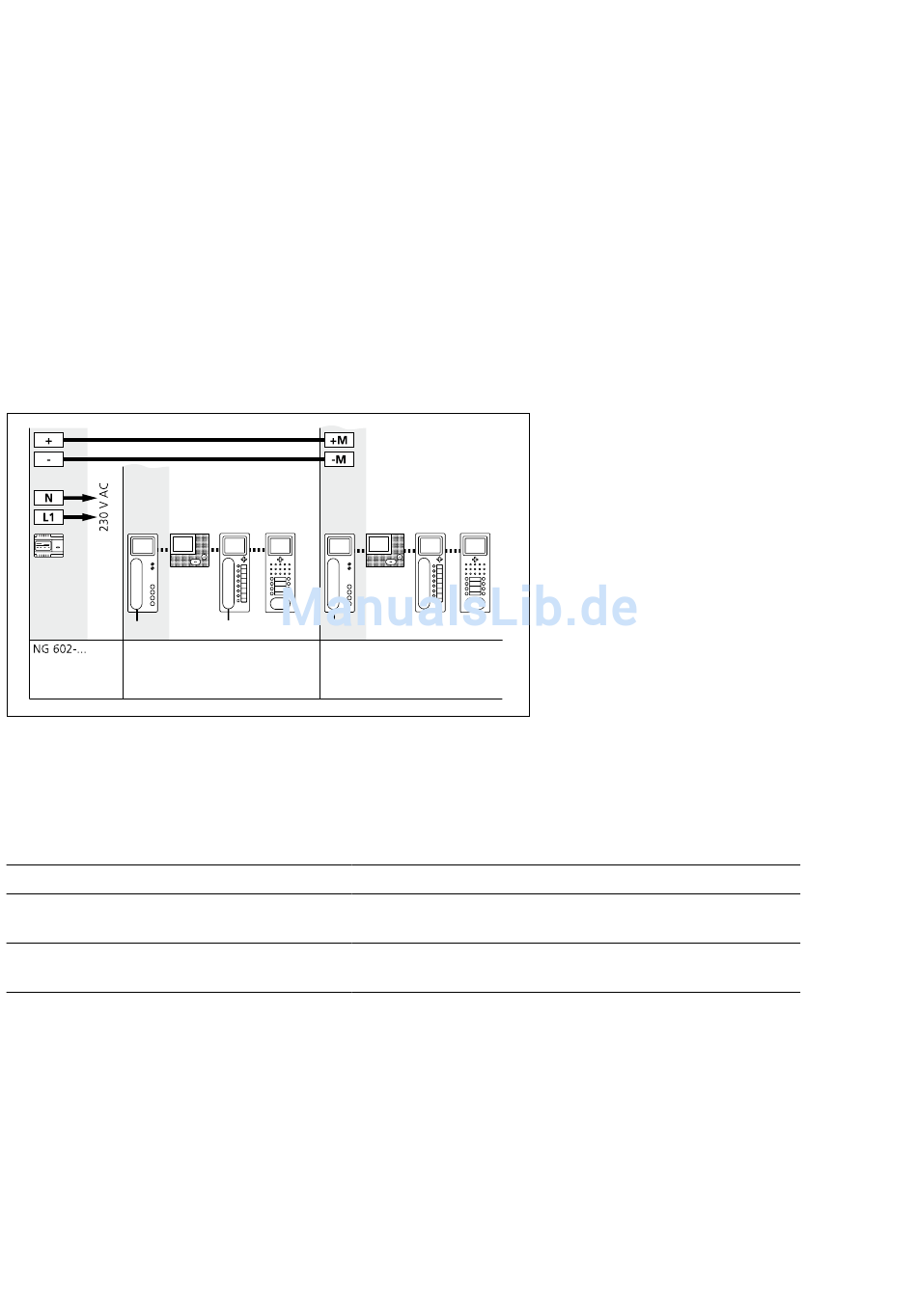

Es kann maximal 1 VIB 150-.../
BTSV/BTCV/BFCV 850-... mit
einem Netzgerät NG 602-... ver-
sorgt werden. Der max. Strom
der 24 V DC Gleichspannung des
NG 602-... beträgt 300 mA. Sollen
mehrere Bus-Telefone gleichzeitig
über eine Klingeltaste klingeln,
muss jedes VIB 150-.../BTSV/BTCV/
BFCV 850-... ein eigenes NG 602-...
haben. Alternativ können bis zu
3 Bus-Telefone mit Farbmonitor von
einem Video-Netzgerät VNG 602-...
versorgt werden.
3–8 Geräte
weitere zusätzliche Versorgung erforderlich
3–8 Geräte
weitere zusätzliche Versorgung erforderlich
*** In der Betriebsart erhöhte
Reichweite muss jedes Bus-Telefon
zusätzlich über ein eigenes Netzgerät
versorgt werden.
