Siedle plug+play Handbuch Seite 15

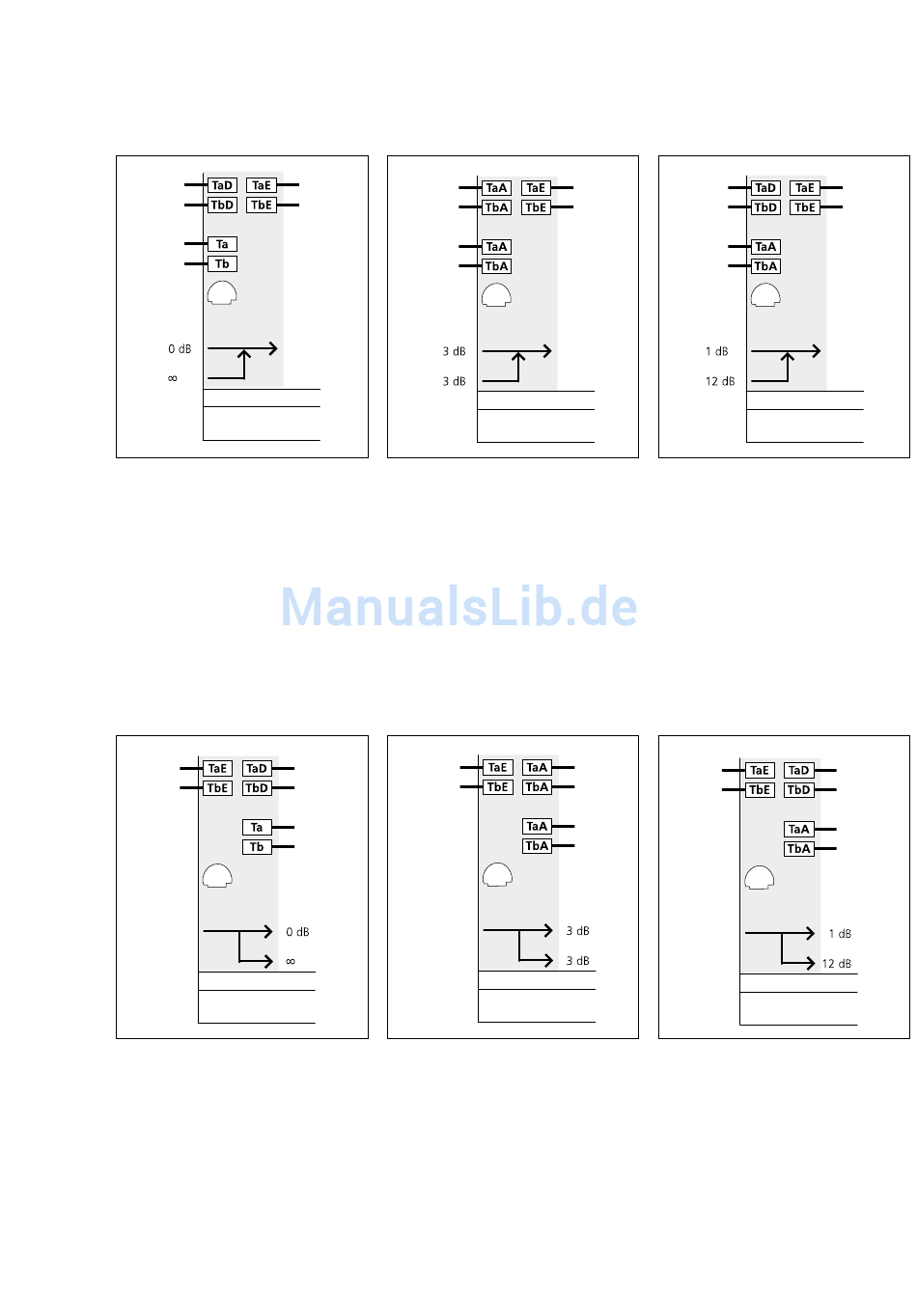

Dämpfungswerte
Video-
Türstation
Audio-
Teilnehmer
Dämpfung
BAA 650-...
Im Kamerazweig
BAA 650-... im Kamerzweig
Anschluss einer Türstation ohne
Video (z. B. BTLM 650-.../
BTLE 050-...) oder Schalt- und
Steuergeräte (BSE/BSM/BEM 650-...)
an Siedle In-Home-Bus: Video.
Weitere Informationen siehe
Seite 72
Richtung
Verteiler
Dämpfung
BAA 650-...
Im Monitorzweig
BAA 650-... im Monitorzweig
Anschluss von reinen Audio-
Teilnehmern (AIB 150-..., BTS/
BTC/BFC 850-..., DCA 650-...)
oder Teilnehmer für Schalt- und
Steuerfunktionen (BSE/BSM/
BEM 650-...) innerhalb eines Siedle
In-Home-Bus: Video.
Weitere Informationen siehe
Seite 68
Richtung
Video-
Verteiler
Türstation
Video-
Türstation
BVVS 650-... im Kamerazweig
Wenn mehr als eine Video-Türstation
innerhalb eines Kamerazweiges
betrieben wird.
Weitere Informationen siehe
Seite 60
Richtung
Bus-Telefon
Verteiler
mit Monitor
Audio-
Teilnehmer
BVVS 650-... im Monitorzweig
Wenn innerhalb Siedle In-Home-Bus:
Video mehr als eine Steige-/
Stammleitung erforderlich ist. An
den Ausgängen muss die weitere
Verteilung über BVVU 650-... oder
BAA 650-... erfolgen. Ein direkter
Anschluss von Geräten ist nicht
zulässig.
Richtung
Verteiler
Dämpfung
BVVS 650-...
Im Kamerazweig
Richtung
Verteiler
Richtung
Verteiler
Dämpfung
BVVS 650-...
Im Monitorzweig
Video-
Türstation
Video-
Türstation
Dämpfung
BVVU 650-...
Im Kamerazweig
BVVU 650-... im Kamerazweig
Wenn mehr als eine Video-Türstation
innerhalb eines Stranges betrieben
wird.
Richtung
Verteiler
Dämpfung
BVVU 650-...
Im Monitorzweig
BVVU 650-... im Monitorzweig
Auskoppeln eines Video-Teilnehmer
aus einer Stammleitung heraus in die
Wohnung.
Weitere Informationen siehe
Seite 50
Richtung
Verteiler
Bus-Telefon
mit Monitor
Bus-Telefon
mit Monitor
