4 Aufbau, Leitungslängen

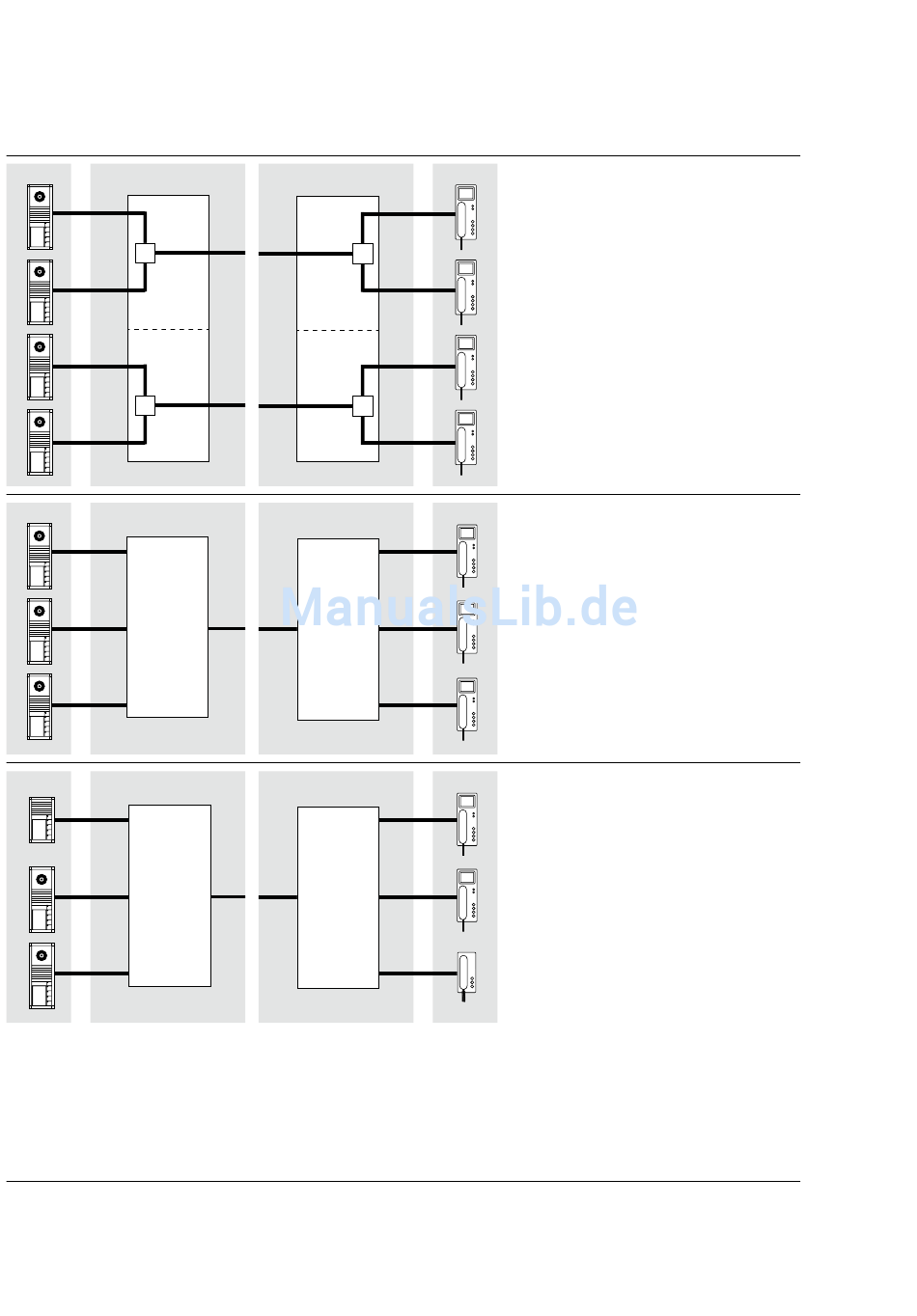

Bus-Verteiler für Hutschienenmontage
Verteilung
BVVS 1
1
BVVS 2
2
Verteilung
BVVU 652-...
Verteilung
BAVU 652-...
16
Verteilung
BVVS 1
1
BVVS 2
2
Verteilung
BVVU 652-...
Verteilung
BAVU 652-...
BVVS 652-... im Kamerazweig:
Mehr als eine Video-Türstation im
Kamerazweig bei Leitungsführung
„Sternförmig".
BVVS 652-... im Monitorzweig:
Innerhalb In-Home-Bus: Video ist mehr
als eine Stammleitung erforderlich.
Dämpfung:
Die Dämpfung von BVVS 652-... und
der Leitungslänge müssen berücksichtigt
werden.
BVVU 652-... im Kamerazweig:
Mehr als eine Video-Türstation im
Kamerazweig bei Leitungsführung
„Sternförmig".
BVVU 652-... im Monitorzweig:
Anschluss eines Bus-Telefon mit
Monitor an einer Stammleitung bei
Leitungsführung „Sternförmig".
Dämpfung:
Die Dämpfung von BVVU 652-... und
der Leitungslänge müssen berücksichtigt
werden.
BAVU 652-... im Kamerazweig:
Mehr als eine Video-Türstation im
Kamerazweig bei Leitungsführung
„Sternförmig".
Anschluss von Audio-Teilnehmer
(z. B. BTLM 650-... oder BTLE 050-...)
oder Teilnehmer für Schalt- und
Steuerfunktionen.
BAVU 652-... im Monitorzweig:
Anschluss eines Bus-Telefon mit
Monitor an einer Stammleitung bei
Leitungsführung „Sternförmig".
Anschluss von Audio-Teilnehmern
(AIB 150-..., BTS/BTC/BFC 850-...,
DCA 650-...) oder Teilnehmer für Schalt-
und Steuerfunktionen.
Dämpfung:
Die Dämpfung von BAVU 652-... und
der Leitungslänge müssen berücksichtigt
werden.
